Назначение соединителя 2РТТ20Б2Г4В

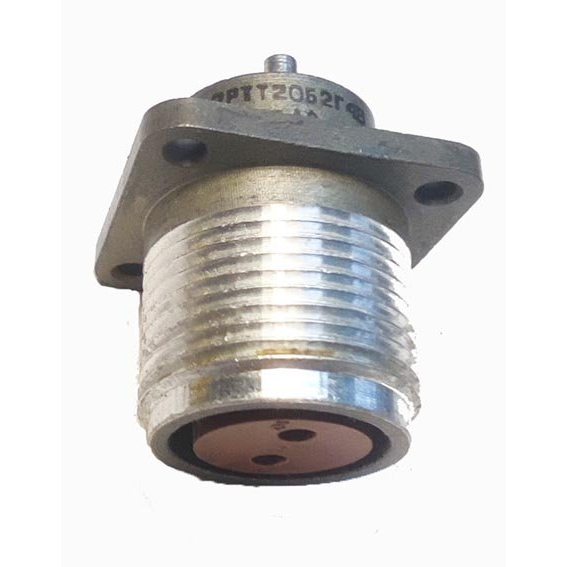

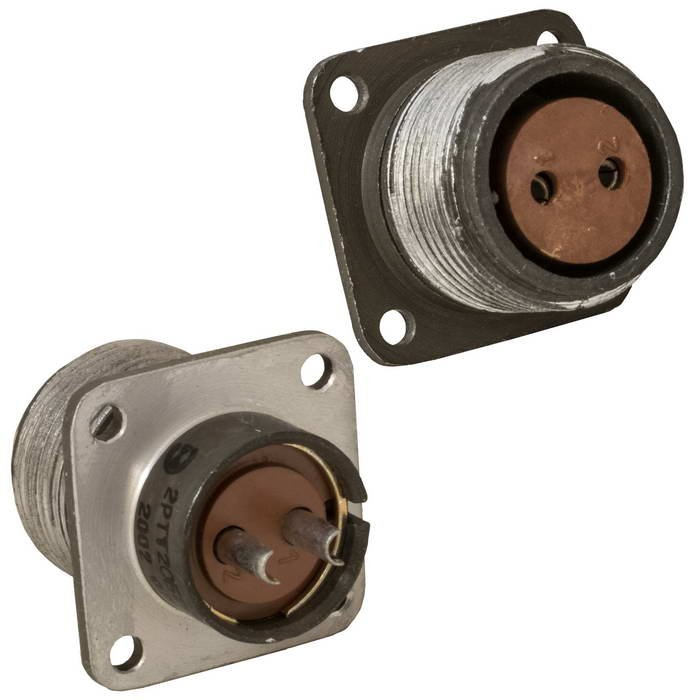

2РТТ20Б2Г4В производства завода «Элекон» — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Розетка применяется там, где требуется надёжное и многократно разъединяемое соединение силовых и сигнальных линий: в блоках и стойках радиоэлектронной аппаратуры, промышленном оборудовании, измерительных системах и других устройствах, работающих в тяжёлых условиях эксплуатации. Блочное исполнение позволяет закреплять розетку непосредственно на панели прибора, а резьбовое сочленение с ответной частью обеспечивает механическую фиксацию и стабильный электрический контакт при вибрациях и ударах.

Подтверждённые особенности и технические характеристики

Конструкция соединителя рассчитана на эксплуатацию в составе ответственных изделий, поэтому в описании приведены только проверенные параметры, подтверждённые нормативной документацией производителя.

Контактная система

• Число контактов — 2, диаметр каждого 2,5 мм, сочетание 4.
• Тип контакта — гнездо.
• Материал контактов — латунь с серебряным покрытием (Ag).
• Рабочий ток на контакт — до 35 А, на разъём — до 50 А.
• Сопротивление контактов — не более 1 мОм.

Корпус и изоляция

• Материал корпуса — алюминиевый сплав А-22 с оксидированием, серый цвет.
• Материал изолятора — бакелит, чёрный цвет.
• Габаритные размеры — 30 на 30 на 42 мм.
• Сочленение резьбовое, резьба M24 на 1,5.
• Поляризация одношпоночная.
• Уплотнительная втулка и патрубок отсутствуют.

Условия эксплуатации и надёжность

• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Всеклиматическое исполнение (В).
• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 30 g.
• Удары с ускорением до 1000 g.
• Влажность 98 процентов при температуре плюс 20 °C.
• Ресурс — 500 сочленений-расчленений.
• Наработка на отказ — 1000 часов.
• Срок хранения — 15 лет.

Монтаж и применение

Электрическое соединение выполняется пайкой, механическое крепление — на панель. Установочные размеры: расстояние между монтажными отверстиями 22 мм, диаметр каждого отверстия 3,2 мм. Резьбовое сочленение M24 на 1,5 в сочетании с одношпоночной поляризацией исключает неправильное подключение и самопроизвольное разъединение под нагрузкой.

Розетка 2РТТ20Б2Г4В востребована в блоках питания, силовых шкафах, пультах управления, а также в составе кабельных сборок, где требуется передача тока до 50 А на разъём. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в аппаратуре, эксплуатируемой на открытых площадках, в неотапливаемых помещениях и на подвижных объектах, подверженных вибрации и ударным нагрузкам.

Изделие соответствует нормам ГЕ0.364.120 ТУ. Поставка осуществляется в заводской упаковке, приёмка — «ОТК», год выпуска — 2025. Артикул — 20500.
