Назначение соединителя 2РТТ20Б2Г4В

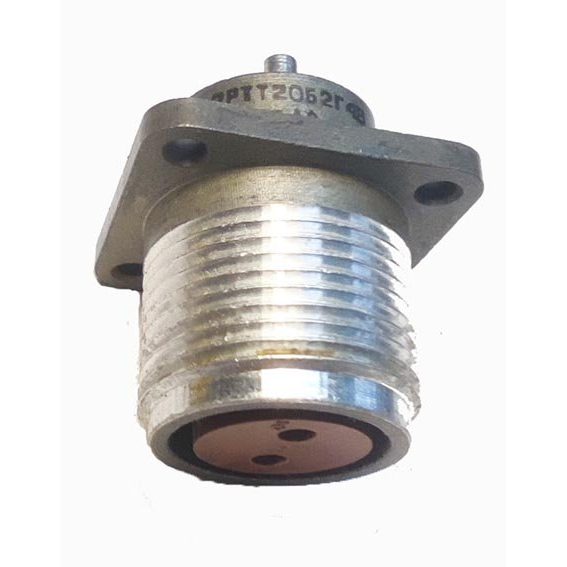

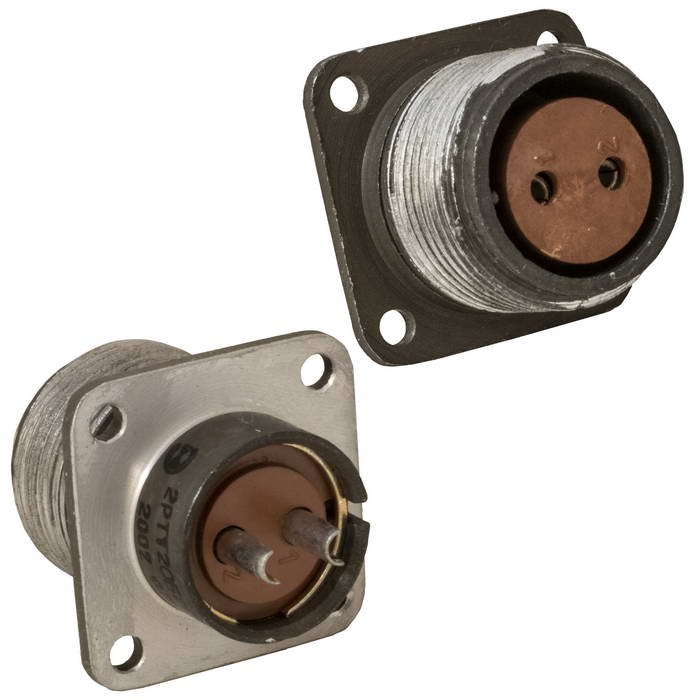

2РТТ20Б2Г4В от производителя Элекон с приемкой «5» представляет собой блочную розетку цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для приборного монтажа и применяется для электрического соединения цепей в составе радиоэлектронной аппаратуры, блоков и приборов. Розетка устанавливается на панель и обеспечивает механическое крепление ответной части посредством резьбового сочленения.

Изготовление ведется АО «Завод Элекон» в соответствии с нормами ГЕ0.364.120 ТУ. Приемка «5»-ВП, ПЗ подтверждает, что изделие прошло заводскую приемку в установленном порядке. Товар поставляется в заводской упаковке, артикул 20501, год выпуска 2014, категория 2РТТ20.

Подтвержденные технические особенности

Конструкция соединителя включает два контакта диаметром 2,5 миллиметра, выполнение которых соответствует сочетанию Г4. Контакты изготовлены в виде гнезд из латуни с серебряным покрытием (Ag). Рабочий ток на один контакт достигает 35 ампер, а на разъем в целом — до 50 ампер. Сопротивление контактов не превышает 1 миллиома.

Метод сочленения — резьбовой, с шагом M24 на 1,5 миллиметра. Электрический монтаж выполняется пайкой, механический монтаж производится на панель. Корпус приборный, обозначенный индексом Б, изготовлен из алюминиевого сплава А-22 с оксидированием, цвет серый. Корпус выполнен без патрубка и уплотнительной втулки, поляризация одношпоночная. Изолятор — бакелит черного цвета.

Габаритные размеры соединителя составляют 30 на 30 на 42 миллиметра, масса — 25,5 грамма.

Условия эксплуатации

Температурный диапазон работы — от минус 60 до плюс 100 градусов Цельсия. Исполнение всеклиматическое, обозначено индексом В. Допустимая влажность достигает 98 процентов при температуре плюс 20 градусов Цельсия. Рабочее давление — от 1,33 на 10 в минус четвертой степени до 50,6 на 10 в четвертой степени паскаля.

Изделие выдерживает следующие воздействия:

• вибрация в диапазоне от 1 до 5000 герц при ускорении 30 g;
• акустические шумы уровнем 170 децибел;
• удары с ускорением до 1000 g.

Ресурс соединителя составляет 500 сочленений, наработка — 1000 часов.

Применение и комплектация

Блочная розетка 2РТТ20Б2Г4В применяется в приборах и блоках, где требуется панельное крепление и резьбовое сочленение с ответной частью. Область использования охватывает радиоэлектронную аппаратуру, работающую в широком диапазоне температур и при повышенных механических нагрузках, включая вибрацию, удары и акустические шумы. Всеклиматическое исполнение допускает эксплуатацию при высокой влажности и пониженном давлении.

Поставка осуществляется в заводской упаковке. Приемка «5»-ВП, ПЗ и соответствие нормам ГЕ0.364.120 ТУ подтверждают пригодность изделия для ответственных применений. Год выпуска — 2014.
