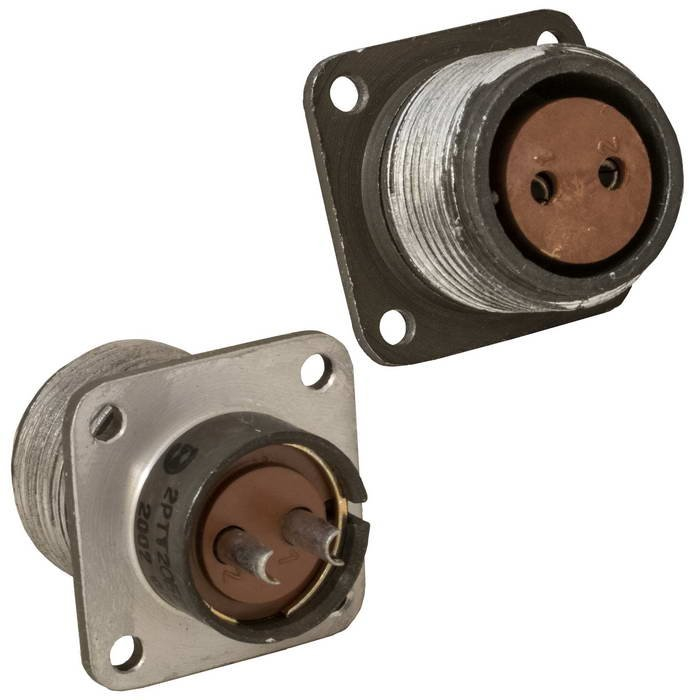

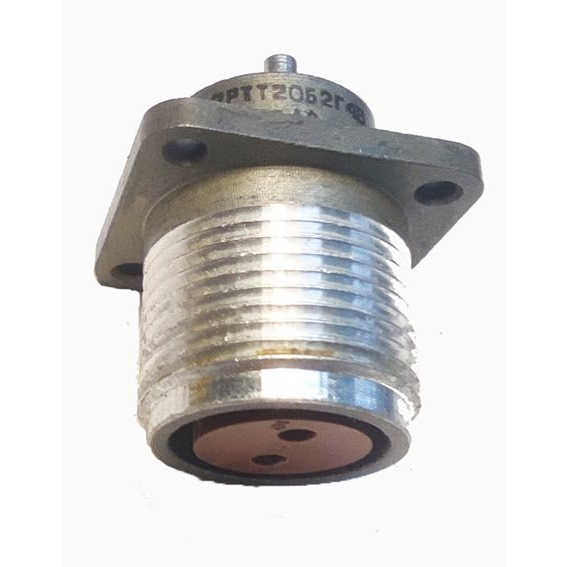

2РТТ20Б2Г4В: блочная розетка для надежных электрических соединений

2РТТ20Б2Г4В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде приборной блочной розетки без патрубка. Разъем предназначен для объемного монтажа и применяется там, где требуется надежное разъемное подключение цепей постоянного и переменного тока.

Конструкция 2РТТ20Б2Г4В предусматривает резьбовую фиксацию в сочлененном состоянии. Такое решение помогает устойчиво удерживать вилку и розетку при вибрации, механических воздействиях и в ходе длительной эксплуатации оборудования.

Основные характеристики 2РТТ20Б2Г4В

Для модели характерна контактная группа из двух гнездовых контактов диаметром 2,5 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, которое способствует снижению переходного сопротивления и повышению стабильности электрического контакта.

Расшифровка маркировки

Маркировка 2РТТ20Б2Г4В содержит ключевые сведения об исполнении разъема:

• 2РТТ — серия низкочастотных цилиндрических соединителей во всеклиматическом исполнении.

• 20 — условный размер корпуса.

• Б — приборное, или блочное, исполнение корпуса.

• 2 — отсутствие патрубка.

• Г — розетка с гнездовыми контактами.

• 4 — сочетание контактов: два контакта диаметром 2,5 мм.

• В — вариант исполнения, предусмотренный техническими условиями серии.

Таким образом, 2РТТ20Б2Г4В представляет собой компактную приборную розетку для установки на корпус, панель или блок оборудования.

Конструктивные особенности

Главная особенность 2РТТ20Б2Г4В — сочетание металлического цилиндрического корпуса и резьбового способа соединения. Резьбовая фиксация обеспечивает контролируемое сочленение ответных частей и уменьшает риск случайного рассоединения в процессе работы.

Одношпоночная поляризация исключает неправильную ориентацию вилки при подключении. Это особенно важно в системах, где неверное соединение контактов может привести к повреждению аппаратуры, некорректной работе исполнительных механизмов или ошибкам при обслуживании.

Блочная конструкция без патрубка ориентирована на стационарную установку непосредственно на приборной панели, стенке корпуса, шкафу автоматики или другом элементе оборудования. Ответной частью обычно служит кабельная вилка совместимого типоисполнения. Соединители 2РТТ имеют взаимную сочленяемость с соответствующими соединителями серий 2РТ-А и ШР при корректном подборе типоразмера и схемы контактов.

Области применения

Разъем 2РТТ20Б2Г4В используют в электрических системах, для которых важны прочность, повторяемость подключения и устойчивость контакта. Типовые области применения включают:

• промышленное оборудование и установки автоматизации;

• приборные шкафы и панели управления;

• источники питания и силовые низкочастотные цепи;

• измерительные комплексы;

• испытательные стенды;

• транспортное, энергетическое и специальное оборудование;

• системы управления электроприводами;

• внутренние соединения приборов и блоков.

Рабочие параметры серии позволяют применять соединитель в цепях постоянного и переменного тока при частотах до 3 МГц и напряжении до 850 В. При проектировании конкретного устройства необходимо отдельно проверять допустимый ток для выбранной контактной схемы, характеристики ответной части, сечение проводников, условия охлаждения и требования документации на изделие.

Что учитывать при подборе

При выборе 2РТТ20Б2Г4В важно проверить не только обозначение серии, но и полную совместимость всех механических и электрических параметров:

• Соответствие ответной вилки типоразмеру корпуса 20.

• Совпадение контактной схемы 2Г4.

• Совместимость гнездовой розетки с контактами ответной части.

• Способ монтажа на корпус или панель оборудования.

• Требуемые электрические нагрузки по напряжению, току и частоте.

• Условия эксплуатации: температура, влажность, вибрация, наличие пыли и брызг.

• Необходимость дополнительных защитных элементов — уплотнений, кожухов, втулок и шайб.

2РТТ20Б2Г4В — практичное решение для создания двухконтактного разъемного соединения в приборной технике и промышленной аппаратуре. Благодаря блочному исполнению, резьбовой фиксации, одношпоночной поляризации и серебреным контактам этот разъем подходит для надежного подключения оборудования в условиях регулярной эксплуатации.
