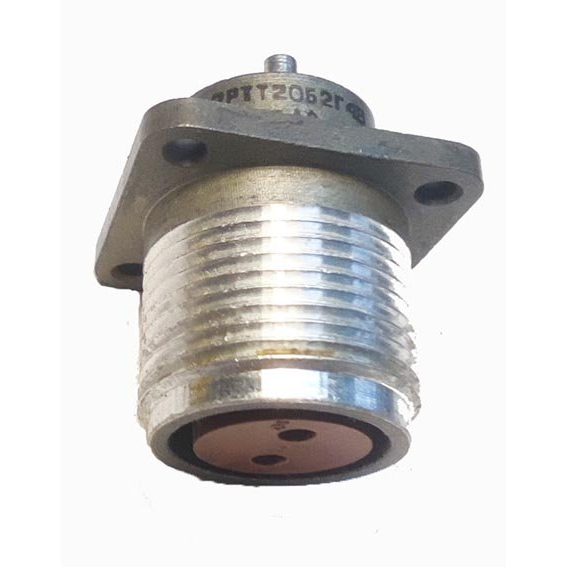

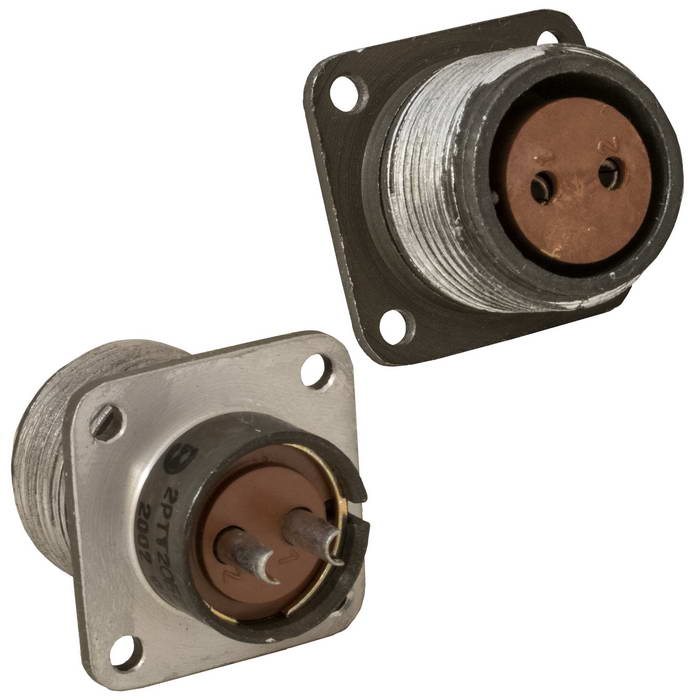

2РТТ20Б2Г4: блочная розетка серии 2РТТ для надежных электрических соединений

2РТТ20Б2Г4 — цилиндрический многоконтактный электрический соединитель серии 2РТТ, выполненный в виде блочной розетки. Разъем применяется для создания разъемных соединений в цепях постоянного и переменного тока, где важны механическая прочность, стабильность контакта и удобство обслуживания электрооборудования.

Расшифровка обозначения

Маркировка 2РТТ20Б2Г4 указывает на конструктивные особенности изделия:

Таким образом, разъем 2РТТ20Б2Г4 представляет собой приборную часть соединителя, предназначенную для установки на панель, корпус оборудования или другую конструктивную поверхность. Для формирования полного разъемного соединения он сочленяется с ответной частью — вилкой соответствующей серии, типоразмера и контактной схемы.

Назначение разъема 2РТТ20Б2Г4

Соединители серии 2РТТ используют в системах, где требуется передавать питание, управляющие сигналы либо комбинированные электрические цепи через надежное разъемное соединение. Конструкция подходит для монтажа с экранированными и неэкранированными кабелями — в зависимости от исполнения сопрягаемой кабельной части. Серия рассчитана на работу в цепях постоянного и переменного тока при амплитудном напряжении до 700 В.

Разъем 2РТТ20Б2Г4 может быть востребован в следующих областях:

• промышленная автоматика и системы управления;

• приборостроение и испытательное оборудование;

• транспортная, авиационная и специальная техника;

• силовые и распределительные шкафы;

• бортовые электрические системы;

• ремонт и модернизация оборудования с ранее установленными соединителями серии 2РТТ.

Особенности конструкции

Главная особенность 2РТТ20Б2Г4 — блочное исполнение . Розетка монтируется непосредственно на корпус прибора или панель, благодаря чему обеспечивается стационарная точка подключения внешнего кабеля. Такое решение упрощает замену кабельной сборки, диагностику цепей и регламентное обслуживание оборудования.

Соединители 2РТТ имеют цилиндрический металлический корпус и резьбовой принцип сочленения. Резьбовая фиксация повышает устойчивость соединения к вибрации, случайному расцеплению и механическим нагрузкам. Серия также совместима с отдельными соединителями ШР и 2РТ-А при соблюдении соответствующих параметров сочленения.

Контакты в соединителях серии могут иметь разные диаметры — 1,5; 2,5; 3,5; 5,5 и 9,0 мм. Конкретный номинал тока, число контактов и их расположение определяются контактной схемой, заложенной в полном обозначении и конструкторской документации на изделие.

Что проверить перед монтажом

При подборе или замене разъема 2РТТ20Б2Г4 недостаточно сверить только название серии. Для технически корректного соединения следует проверить:

• соответствие ответной вилки по серии, размеру корпуса и контактной схеме;

• количество контактов и их геометрическое расположение;

• диаметр, тип и допустимую токовую нагрузку контактов;

• назначение каждой цепи и допустимое рабочее напряжение;

• способ установки блочной розетки на панель;

• состояние резьбового соединения, изоляторов и контактных гнезд;

• необходимость экранирования кабеля и требования к защите от помех;

• климатическое исполнение и условия эксплуатации оборудования.

Например, при ремонте панели управления нельзя заменять разъем только по внешнему диаметру корпуса: несовпадение схемы контактов способно привести к ошибочному подключению питания или сигналов. Поэтому для 2РТТ20Б2Г4 важно сверять не только размер 20 и букву «Г», но и код контактного сочетания «2Г4».

Преимущества применения

Использование блочной розетки 2РТТ20Б2Г4 позволяет получить надежный и обслуживаемый интерфейс между прибором и кабельной линией. Резьбовое сочленение помогает удерживать соединение в условиях вибраций, а цилиндрическая конструкция обеспечивает точное взаимное позиционирование контактных частей.

Ключевые преимущества такого решения:

• стационарный монтаж на корпусе оборудования;

• прочное резьбовое соединение с ответной частью;

• удобство отключения и подключения кабелей при обслуживании;

• пригодность для электрических цепей различного назначения;

• возможность применения в технике с повышенными требованиями к надежности;

• унификация с другими изделиями семейства 2РТТ.

Итог

Разъем 2РТТ20Б2Г4 — это блочная розетка цилиндрической серии 2РТТ для построения разъемных электрических соединений в промышленном, приборном и специализированном оборудовании. При его использовании критически важно подтвердить контактную схему, совместимость с ответной вилкой, электрические параметры и требования конкретной системы. Серия 2РТТ предназначена для эксплуатации в цепях постоянного и переменного тока при напряжении до 700 В и рассчитана на применение с кабельными или приборными частями соответствующего типа.
