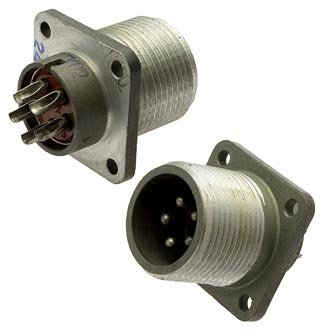

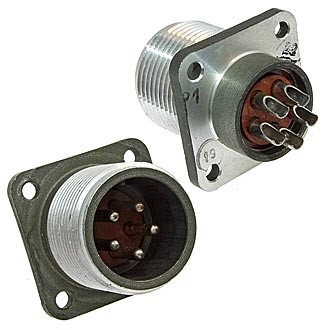

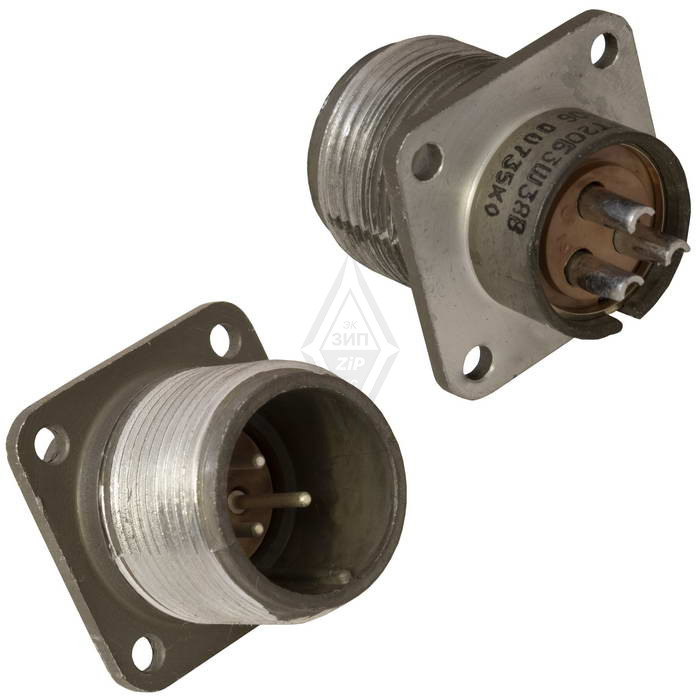

Назначение соединителя 2РТТ20Б-Ш-40В «5»

2РТТ20Б-Ш-40В «5» (артикул 5117) — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель относится к категории 2РТТ20 и поставляется с приёмкой «5».

Конструктивно соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными, с прямым или угловым патрубком. Такое исполнение позволяет применять изделие в составе как стационарных, так и подвижных узлов аппаратуры, где требуется надёжное разъёмное электрическое соединение.

Расшифровка обозначения 2РТТ20Б-Ш-40В

Маркировка изделия содержит информацию о типе, размере корпуса и особенностях исполнения. Расшифровка обозначения выполняется следующим образом:

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• Б — блочный вид корпуса;
• Ш — модификация с определённым количеством контактов или конструкцией; точная спецификация варьируется;
• 40В — указывает на количество контактов (до 40) и всеклиматическое исполнение (В).

Индекс «5» в наименовании соответствует приёмке «5», что подтверждает пригодность изделия для ответственных применений. Артикул соединителя — 5117.

Подтверждённые технические особенности

Соединители серии 2РТТ являются негерметичными, теплостойкими и тропикоустойчивыми. Соединение частей выполняется резьбовым способом, контакты имеют серебряное покрытие, а монтаж производится пайкой. Эти свойства обеспечивают стабильную работу изделия в жёстких условиях эксплуатации.

Основные подтверждённые характеристики соединителя:

• рабочая температура: от минус 60 до плюс 100 градусов Цельсия, со сменой до плюс 180 градусов Цельсия;
• максимальное напряжение: до 700–850 В;
• сопротивление изоляции: не менее 1000–5000 МОм;
• устойчивость к вибрации в диапазоне 1–1000 Гц с ускорением до 100 метров на секунду в квадрате;
• устойчивость к ударам с ускорением до 10000 метров на секунду в квадрате;
• наработка: не менее 1000 часов;
• ресурс сочленений: 500 циклов;
• срок хранения: 15 лет.

Условия эксплуатации

Изделие сохраняет работоспособность при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Совокупность климатических и механических характеристик позволяет использовать соединитель в аппаратуре, подвергающейся вибрациям, ударам и воздействию экстремальных климатических факторов.

Применение соединителя 2РТТ20Б-Ш-40В «5»

Соединитель применяется как изделие общего назначения в радиоэлектронной и радиотехнической аппаратуре. Он востребован в устройствах, где требуется устойчивость к вибрациям, ударам и тяжёлым климатическим условиям, включая работу при пониженном давлении. Благодаря всеклиматическому исполнению и теплостойкости изделие подходит для цепей постоянного и переменного тока частотой до 3 МГц с напряжением до 850 В (амплитудное значение).

Монтаж соединителя выполняется пайкой, а резьбовое соединение обеспечивает надёжную фиксацию вилки и розетки. Изделие поставляется с приёмкой «5» и имеет артикул 5117.
