Назначение соединителя 2РТТ20Б-Г-7В «5»

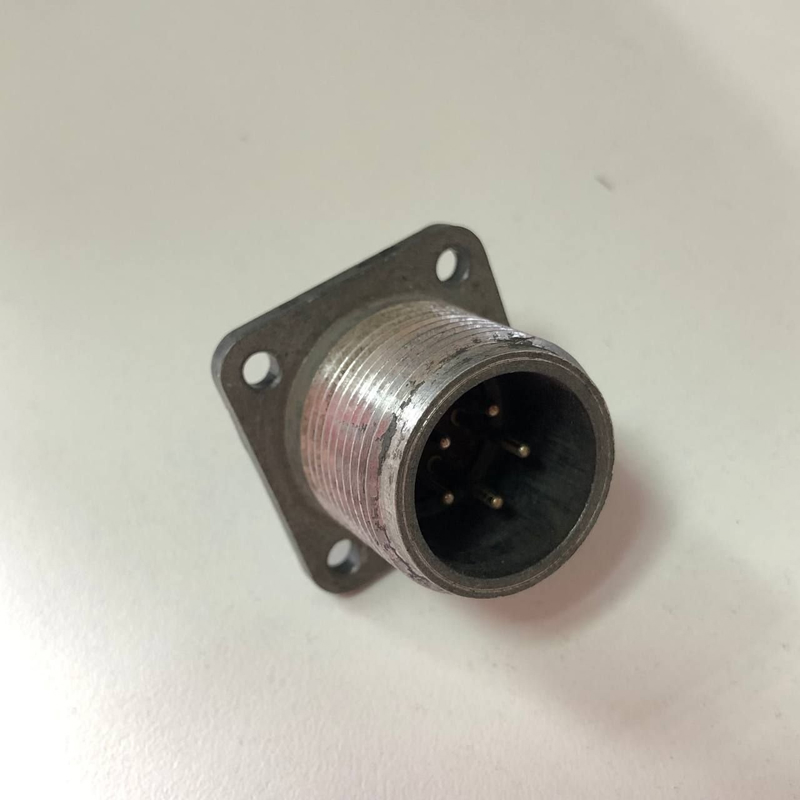

Соединитель 2РТТ20Б-Г-7В «5» представляет собой цилиндрический низкочастотный электрический разъём серии 2РТТ, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется в радиоэлектронной аппаратуре, приборах и системах, где требуется надёжное электрическое соединение в условиях повышенных механических и климатических нагрузок.

Разъём относится к блочному типу исполнения «Б» с внутренним монтажом, что позволяет устанавливать его непосредственно в корпус аппаратуры или блок. Конструкция разработана на базе соединителей 2РТ-А и ШР и полностью взаимосовместима с ними, что упрощает замену и расширяет область применения.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные изготовителем для данной серии соединителей. Они подтверждены техническими условиями ТУ ГЕ0.364.120 и определяют эксплуатационные возможности изделия.

• Максимальное рабочее напряжение — до 700–850 В.
• Ток на контакт — до 20 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Срок службы — 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.

Разъём выполнен во всеклиматическом исполнении и является теплостойким, пылебрызгозащищённым. Приёмка «5» указывает на соответствие изделия установленным требованиям качества и приёмки по данной категории.

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на работу в жёстких условиях и выдерживает комплекс неблагоприятных факторов. По устойчивости к внешним воздействиям он пригоден для аппаратуры, эксплуатируемой на подвижных объектах, в промышленных и полевых условиях.

• Вибрация с частотой от 1 до 5000 Гц при ускорении до 300 м/с².
• Одиночные удары с ускорением до 10 000 м/с².
• Многократные удары с ускорением до 1500 м/с².
• Пониженное атмосферное давление до 1,3·10⁻⁴ Па.
• Повышенная влажность до 98 % при температуре плюс 40 °C.

Применение и особенности конструкции

Благодаря блочному исполнению с внутренним монтажом и взаимозаменяемости с соединителями 2РТ-А и ШР, разъём 2РТТ20Б-Г-7В «5» удобен для монтажа в составе блоков и стоек. Он подходит для цепей питания и сигнальных цепей низкой частоты, где требуется стабильный контакт при токах до 20 А на контакт и напряжении до 850 В.

Теплостойкость до плюс 100 °C и работоспособность при минус 60 °C делают его пригодным для аппаратуры, работающей как в неотапливаемых помещениях, так и вблизи нагревающихся узлов. Пылебрызгозащищённая конструкция ограничивает проникновение пыли и брызг внутрь корпуса, что повышает надёжность в условиях повышенной влажности и загрязнённости.

Всеклиматическое исполнение по ТУ ГЕ0.364.120 подтверждает возможность длительной эксплуатации в различных климатических зонах. Сочетание высокого сопротивления изоляции, стойкости к вибрации и ударам, а также большого срока сохраняемости делает данный соединитель рациональным выбором для ответственных применений, где важны предсказуемость параметров и взаимозаменяемость с распространёнными типами разъёмов.
