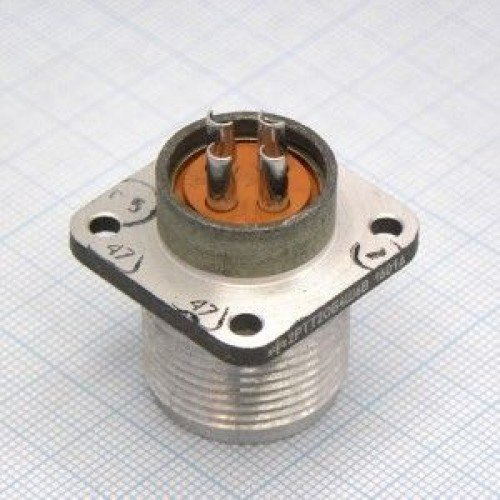

2РТТ20Б-4Ш-6В

Цена:

2900 ₽

Технические характеристики

2РТТ20Б-4Ш-6В

2РТТ20Б-4Ш-6В — это вилка блочная цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для надежного соединения электрических цепей в различных электро- и радиоаппаратах.

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 700 В (амплитудное значение) и токовую нагрузку на контакт до 35 А, с частотой до 3 МГц. Сопротивление изоляции не менее 5000 МОм, а количество сочленений-расчленений достигает 500 циклов при минимальной наработке 1000 часов. Он пылебрызгозащищенный и теплостойкий, с всеклиматическим исполнением для эксплуатации от -60°C до +100°C.

Условия эксплуатации

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с² одиночные, 1500 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па. Подходит для работы при повышенной влажности (98% при +40°C) и в агрессивных средах, включая спецфакторы.

Расшифровка обозначения

2РТТ — тип (цилиндрический теплостойкий низкочастотный).
20 — условный размер корпуса.
Б — блочный вид корпуса.
4Ш — 4 контакта диаметром 2,5 мм (штыревые).
6В — исполнение с резьбой и всеклиматическое (В).

Такие соединители взаимосовместимы с сериями ШР и 2РТ-А, применяются для объемного монтажа пайкой в приборах.

Описание

Назначение

2РТТ20Б-4Ш-6В — это вилка блочная цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для надежного соединения электрических цепей в различных электро- и радиоаппаратах. Оно применяется там, где требуется компактное разъемное соединение с повышенными требованиями к электрической прочности, стойкости к внешним воздействиям и сохранению работоспособности в сложных условиях эксплуатации.

Соединитель относится к категории 2РТТ20, артикул 5114. Производитель в предоставленных данных не указан. Заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому описание построено на подтвержденных сведениях о серии и маркировке.

Подтвержденные особенности

Электрические параметры

Максимальное рабочее напряжение — до 700 В амплитудного значения.
Токовая нагрузка на контакт — до 35 А.
Рабочая частота — до 3 МГц.
Сопротивление изоляции — не менее 5000 МОм.
Количество сочленений-расчленений — до 500 циклов.
Минимальная наработка — 1000 часов.

Механические и климатические особенности

Пылебрызгозащищенное исполнение.
Теплостойкость и всеклиматическое исполнение.
Диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
Вибрационные нагрузки — от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
Ударные нагрузки — до 10000 метров на секунду в квадрате одиночные и до 1500 метров на секунду в квадрате многократные.
Пониженное давление — до 1,3·10⁻⁴ Па.
Повышенная влажность — 98 процентов при температуре плюс 40 градусов Цельсия.
Стойкость к агрессивным средам, включая специальные факторы.

Расшифровка обозначения

Маркировка 2РТТ20Б-4Ш-6В имеет следующую расшифровку:

2РТТ — тип соединителя: цилиндрический теплостойкий низкочастотный.
20 — условный размер корпуса.
Б — блочный вид корпуса.
4Ш — четыре контакта диаметром 2,5 мм, штыревые.
6В — исполнение с резьбой и всеклиматическое исполнение, обозначенное буквой В.

Применение

Соединитель 2РТТ20Б-4Ш-6В применяется для объемного монтажа пайкой в приборах. Он подходит для использования в электро- и радиоаппаратах, где необходимо обеспечить надежное электрическое соединение при воздействии вибрации, ударов, повышенной влажности, пониженного давления и агрессивных сред. Благодаря всеклиматическому исполнению изделие может эксплуатироваться в широком диапазоне температур и в сложных условиях.

Такие соединители взаимосовместимы с сериями ШР и 2РТ-А. Это позволяет применять их в составе существующих и новых устройств, где уже используются указанные серии. Вилка блочная цилиндрическая низкочастотная рассчитана на соединение цепей с параметрами, не превышающими подтвержденные значения по напряжению, току и частоте.

Данные карточки товара

Название: 2РТТ20Б-4Ш-6В. Артикул: 5114. Категория: 2РТТ20. Производитель: не указан. Краткое описание из каталога: не указано. Характеристики VirtueMart: нет заполненных характеристик.
