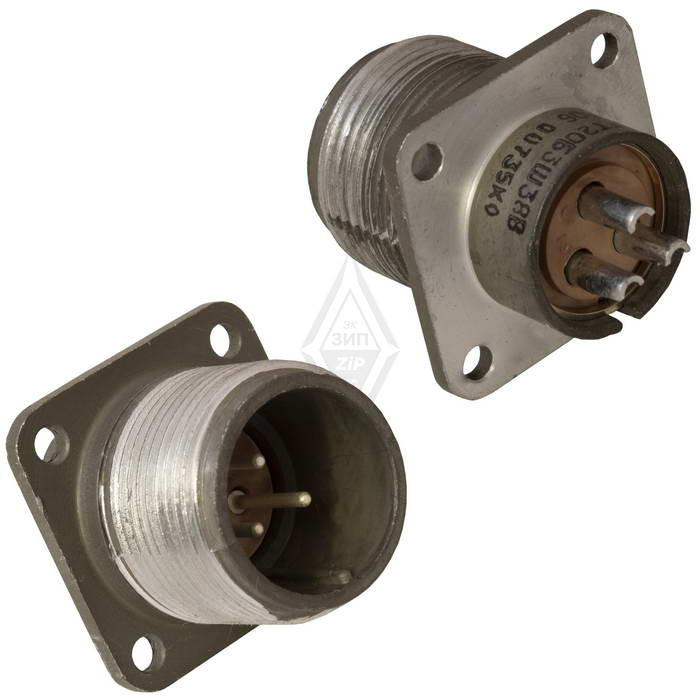

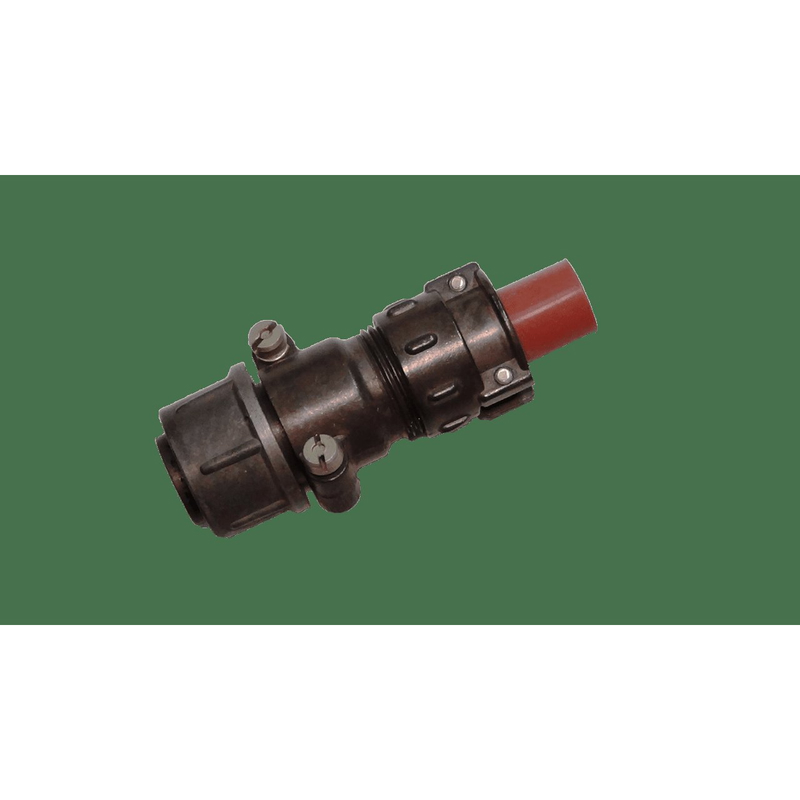

Назначение соединителя 2РТТ20Б-3Ш-38Б

2РТТ20Б-3Ш-38Б — цилиндрический низкочастотный электрический соединитель серии 2РТТ, изготовленный в виде блочной вилки. Буквенное обозначение «Ш» указывает на штыревые контакты, то есть данная часть соединителя оснащена выступающими штырями, которые входят в ответную розеточную часть. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Соединитель применяется там, где требуется надёжное и многократно разъёмное электрическое соединение, устойчивое к воздействию неблагоприятных внешних факторов. Артикул товара — 5111, категория — 2РТТ20. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Электрические параметры

• Условный размер корпуса — 20.
• Количество контактов — 3, диаметр каждого контакта 1,5 мм, сочетание 38.
• Рабочий ток — до 35 А на контакт.
• Сопротивление контакта — не более 1–2,5 мОм.
• Амплитудное напряжение — до 850 В.
• Рабочая частота — до 3 МГц.

Материалы и условия эксплуатации

• Материал корпуса — алюминиевый сплав или металл.
• Изолятор — карболит.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое или тропикоустойчивое.
• Степень защиты — пылебрызгозащищённое исполнение.

Механическая стойкость

• Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Механические удары с перегрузкой до 1000 g.
• Ресурс сочленения-расчленения — до 500 циклов.

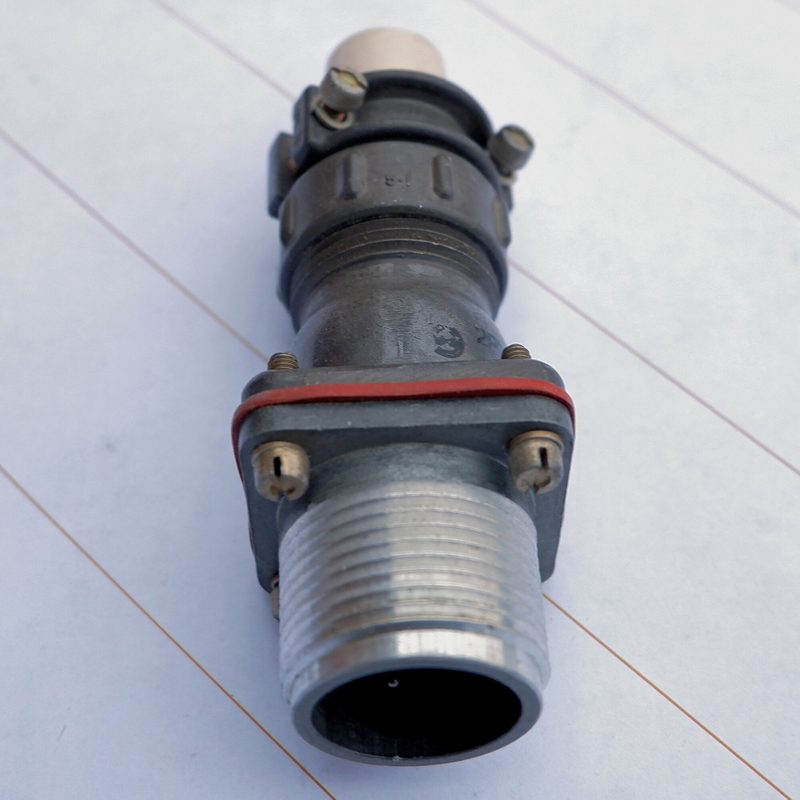

Монтаж и применение

Соединитель монтируется на блок, то есть предназначен для объёмного монтажа. Конструкция выполнена без патрубка и гайки, фиксация осуществляется за счёт резьбового соединения. Такой способ установки обеспечивает жёсткое механическое крепление и надёжный электрический контакт при сохранении возможности разъединения.

Благодаря совокупности характеристик 2РТТ20Б-3Ш-38Б используется в приборах, оборудовании и системах, где требуется надёжное соединение в суровых условиях эксплуатации: при широком диапазоне температур, интенсивной вибрации, ударных нагрузках и воздействии пыли или брызг. Соединитель подходит для цепей с относительно высоким током и напряжением, а также для многократной коммутации в процессе технического обслуживания.

Комплектация и сведения о товаре

В предоставленных данных сведения о комплектации, стране производства, сертификатах, стандартах и гарантийных обязательствах отсутствуют, поэтому они не приводятся. Все указанные выше параметры подтверждены имеющимся описанием товара. Название позиции — 2РТТ20Б-3Ш-38Б, артикул — 5111, категория — 2РТТ20.
