Назначение соединителя 2РТТ20Б-3Ш-В «5»

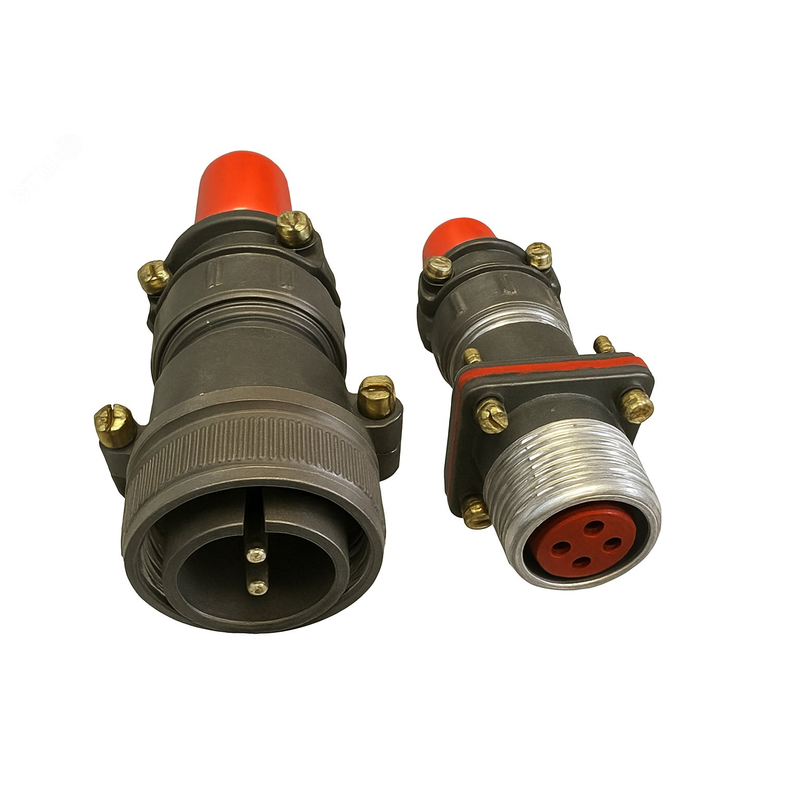

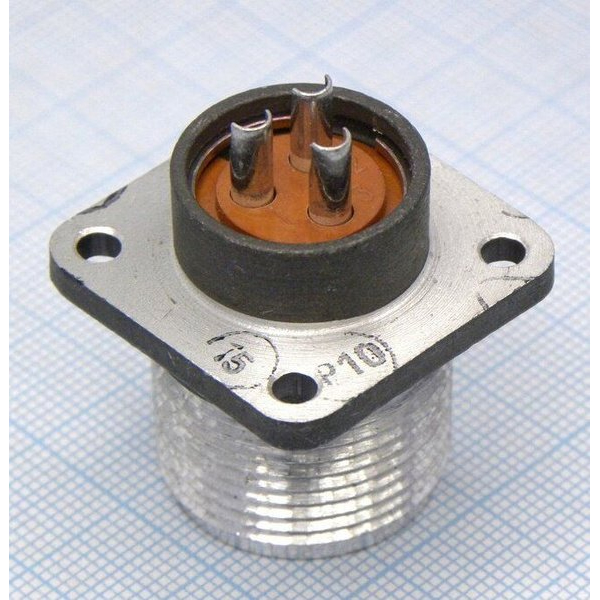

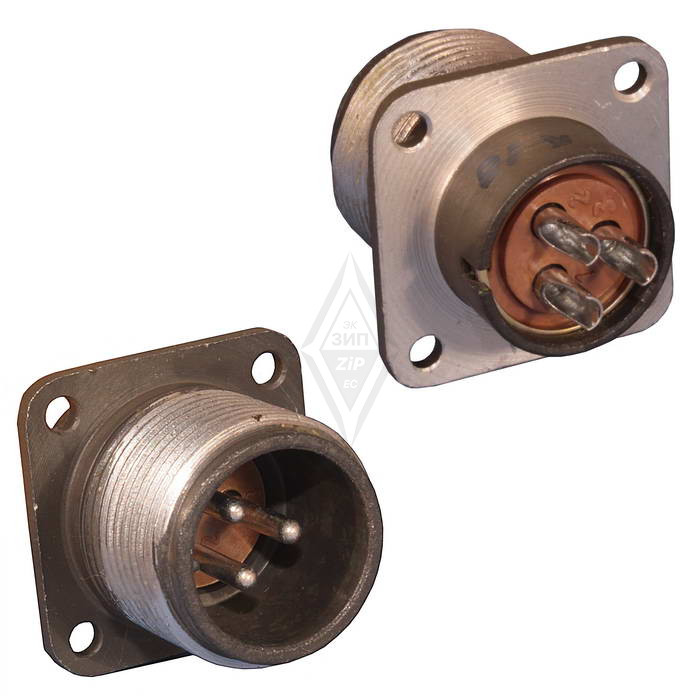

2РТТ20Б-3Ш-В «5» — это всеклиматический блочный цилиндрический электрический соединитель серии 2РТТ с корпусом условного размера 20. Изделие представляет собой вилку, на что указывает буквенное обозначение Ш в маркировке, и оснащено тремя контактами с сочетанием номер 3. Соединитель предназначен для обеспечения надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, где требуется стабильная передача сигнала и питания при воздействии внешних дестабилизирующих факторов.

Приёмка «5» подтверждает, что изделие изготовлено и проверено в соответствии с требованиями, предъявляемыми к данной категории продукции. Такой соединитель востребован в составе бортовых и наземных комплексов, в измерительной технике и в других областях, где к электрическим соединениям предъявляются повышенные требования по надёжности и климатической стойкости.

Подтверждённые технические особенности

Электрические параметры соединителя обеспечивают его работу в цепях с высокими нагрузками. Максимальное рабочее напряжение составляет до 700 В амплитудного значения, а допустимый ток на каждый контакт достигает 25 А. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, что свидетельствует о высоком качестве изоляционных материалов и герметичности контактной группы.

Механические характеристики рассчитаны на длительную эксплуатацию в условиях вибрации и многократных сочленений. Ключевые параметры приведены ниже.

• Диапазон рабочих частот вибрации: от 1 до 1000 Гц при ускорении до 100 м/с², что соответствует примерно 10g.
• Минимальная наработка: 1000 часов при 500 циклах сочленения и расчленения.
• Срок сохраняемости: 15 лет.

Габаритные размеры соединителя: максимальный диаметр около 29,5 мм, длина А составляет 22 мм, длина В — 30 мм. Такие размеры позволяют применять изделие в блоках с ограниченным монтажным пространством.

Климатическое исполнение и условия применения

Исполнение В в маркировке обозначает всеклиматическое исполнение, обеспечивающее надёжную работу в самых разнообразных условиях. Соединитель сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 180 градусов Цельсия с учётом перегрева контактов. Изделие пригодно для эксплуатации при пониженном атмосферном давлении вплоть до 1,3 умноженного на 10 в степени минус 4 Па.

Благодаря совокупности электрических, механических и климатических характеристик соединитель 2РТТ20Б-3Ш-В «5» подходит для применения в аппаратуре, работающей в сложных условиях: на подвижных объектах, в высотной и наземной технике, а также в системах, где необходима устойчивость к вибрациям и широкому диапазону температур. Изделие обеспечивает стабильное соединение при соблюдении регламентированных режимов эксплуатации и требований к монтажу.
