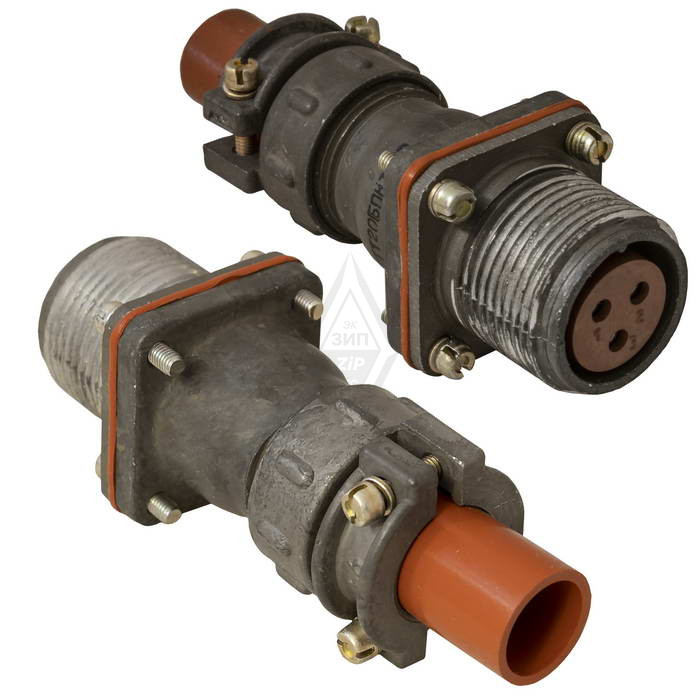

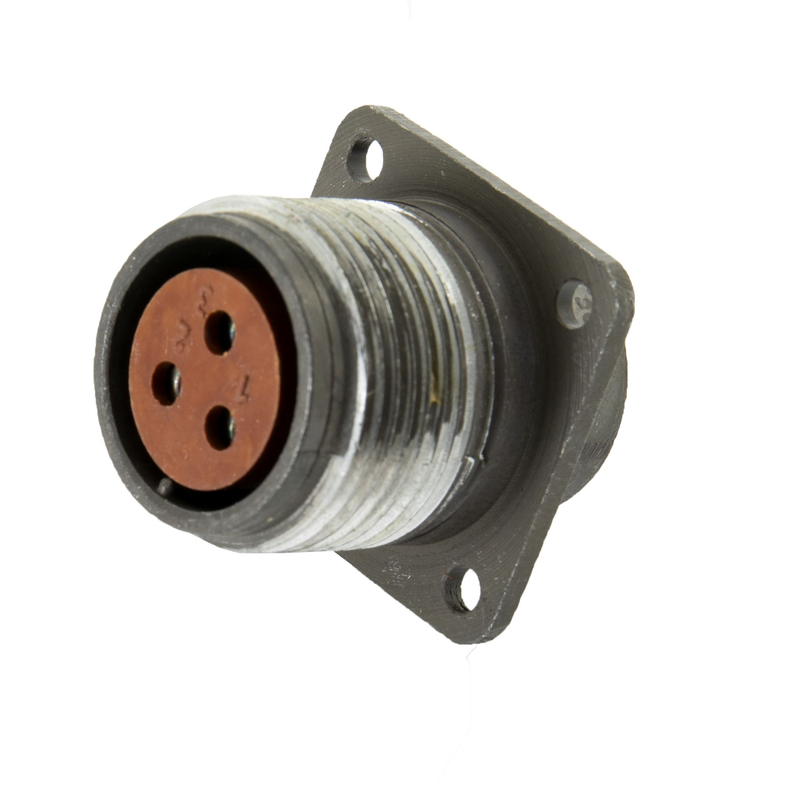

2РТТ20Б-3Г-В — это цилиндрический низкочастотный пылебрызгозащищенный разъем (розетка блочного типа), предназначенный для надежного соединения электрических цепей в радиотехнической и радиоэлектронной аппаратуре. Он подходит для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Разъем используется для внутреннего монтажа во всеклиматическом исполнении, совместим с экранированными и неэкранированными кабелями. Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро.

Технические характеристики

• Количество контактов: 3 шт. (диаметр 2,5 мм).

• Максимальная токовая нагрузка на контакт: 25–35 А.

• Максимальное рабочее напряжение: 700–850 В.

• Сопротивление контакта: не более 1 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

Условия эксплуатации

Разъем выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с² одиночные, 1500 м/с² многократные), температуры от -60°C до +100°C и пониженное давление до 1,3·10⁻⁴ Па. Ресурс: 500 сочленений-расчленений, наработка 1000 часов, срок сохраняемости 15 лет.
