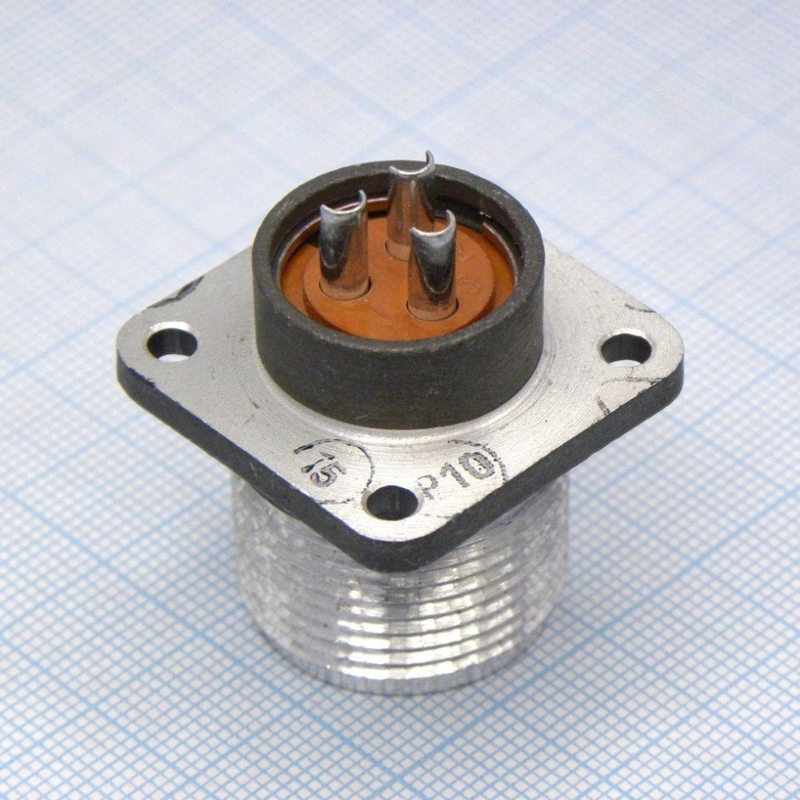

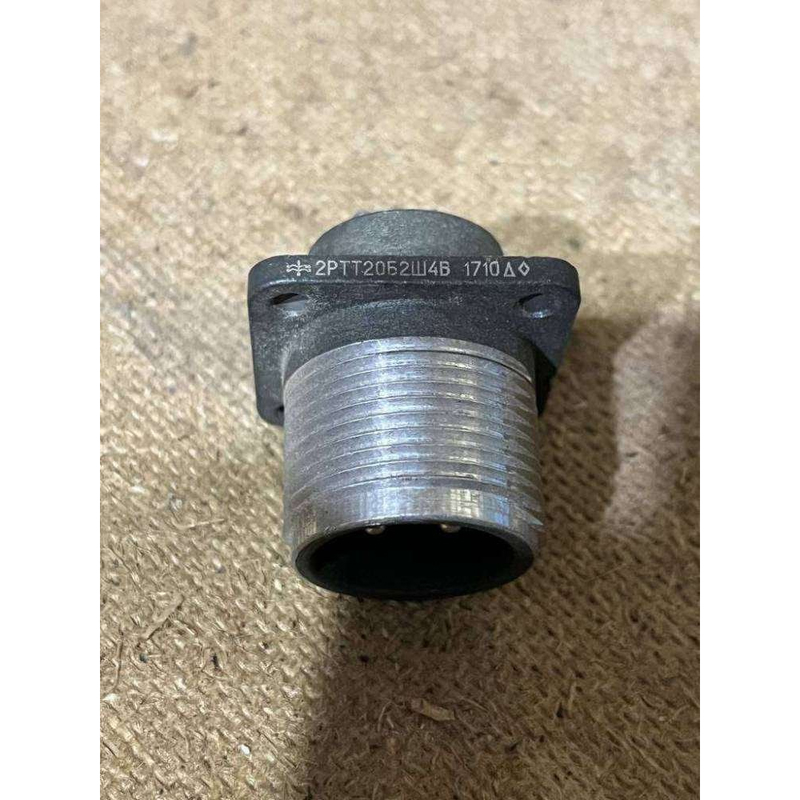

Назначение соединителя 2РТТ20Б-2Ш-4В

2РТТ20Б-2Ш-4В представляет собой низкочастотный цилиндрический электрический соединитель объемного монтажа с резьбовой фиксацией. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется там, где требуется стабильная передача сигнала и питания между блоками, приборами и кабельными линиями, в том числе в условиях воздействия неблагоприятных внешних факторов.

Расшифровка обозначения

Маркировка 2РТТ20Б-2Ш-4В построена по стандартной схеме и содержит полную информацию об исполнении изделия. Каждый элемент обозначения имеет конкретное значение.

• 2РТТ — тип соединителя;
• 20 — условный размер корпуса;
• Б — блочный вид корпуса;
• 2Ш — два сигнальных контакта с серебряным покрытием;
• 4В — всеклиматическое исполнение.

Такая структура обозначения позволяет быстро определить основные конструктивные и эксплуатационные параметры соединителя без обращения к дополнительной документации.

Конструкция и монтаж

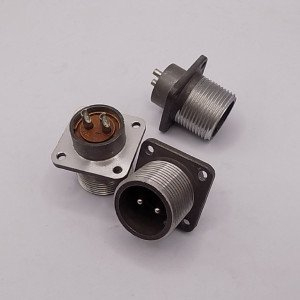

Соединитель состоит из вилки и розетки. В зависимости от исполнения они могут быть приборными или кабельными. Монтаж выполняется пайкой внутренним способом. Конструкция предусматривает варианты без патрубков, а также с прямым или угловым патрубком. Резьбовая фиксация обеспечивает механическую прочность и стабильность электрического контакта при вибрационных и ударных нагрузках, что особенно важно для ответственных соединений.

Технические характеристики

Изделие рассчитано на эксплуатацию в жестких условиях и обладает следующими подтвержденными параметрами.

• рабочий ток на контакт — до 20 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — от минус 60 до плюс 100 °C;
• стойкость к вибрации — до 1500 м/с²;
• влажность — 98 процентов при плюс 40 °C;
• пониженное давление — до 1,3 на 10 в минус четвертой степени Па.

Перечисленные параметры определяют применимость соединителя в аппаратуре, работающей в широком диапазоне климатических и механических воздействий.

Условия эксплуатации и надежность

Всеклиматическое исполнение обеспечивает надежную работу соединителя в тропиках, при повышенной влажности и экстремальных температурах. Минимальная наработка составляет 1000 часов. Ресурс по количеству сочленений-расчленений достигает 500 циклов. Срок сохраняемости — 15 лет. Эти показатели подтверждают пригодность 2РТТ20Б-2Ш-4В для длительной эксплуатации в составе стационарного и подвижного электронного оборудования, где предъявляются повышенные требования к надежности электрических соединений.
