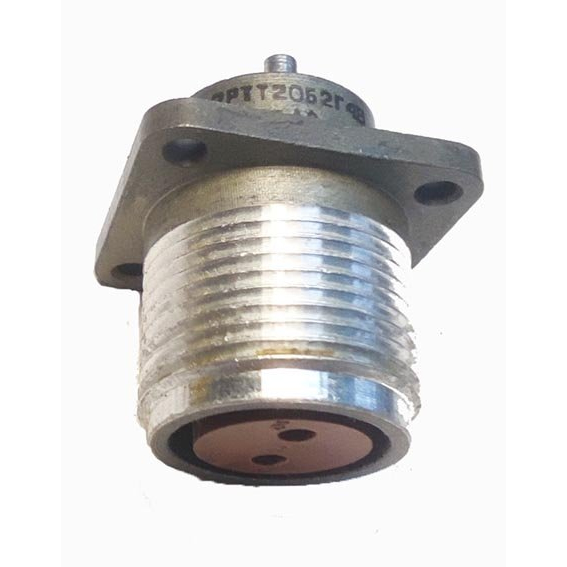

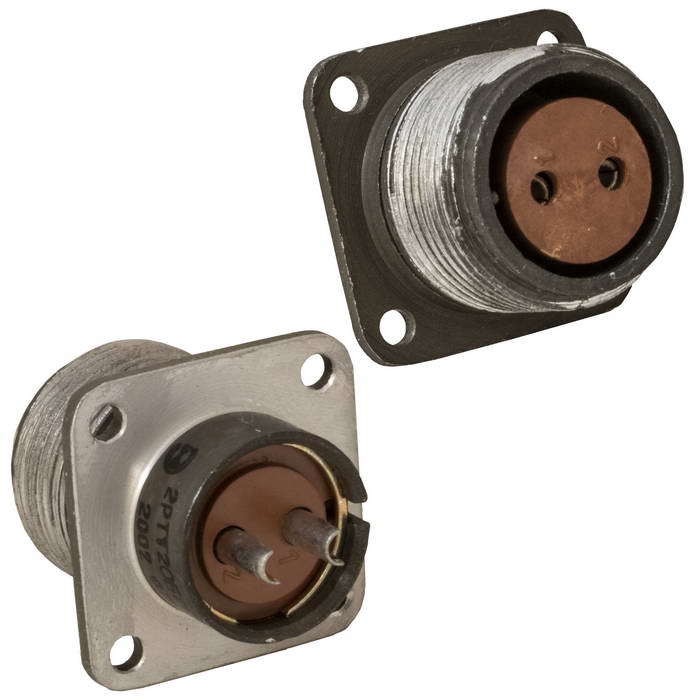

2РТТ20Б-2Г-4В

Цена:

1750 ₽

Технические характеристики

2РТТ20Б‑2Г‑4В — это низкочастотный цилиндрический электрический соединитель (разъём) из серии 2РТТ, выполненный по военным/отраслевым техусловиям (ГЕ0.364.120 ТУ). Это приборная (блоковая) розетка без патрубка, предназначенная для объёмного монтажа на аппаратуру.

Это цилиндрический пылебрызгозащищённый разъём, рассчитанный на цепи постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).
Он применяется в электронной, измерительной и военной аппаратуре, где требуется надёжное соединение при воздействии вибраций, ударов и широкого диапазона температур.

Серия: 2РТТ, условный размер корпуса — 20.
Вид корпуса: Б — приборный, без кабельного патрубка, предназначен для монтажа на блок/панель.
Количество контактов: 2, диаметр каждого контакта 2,5 мм, тип контактов — гнёзда (розетка), с извлекаемыми контактами.
Корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием, изолятор — карболит.

Максимальный ток на контакт Ø 2,5 мм — около 35 А, общий ток на разъём — до 50 А.
Сопротивление контакта не более 1 мОм, сопротивление изоляции — не менее 1000 МОм.
Сохраняет работоспособность при синусоидальной вибрации от 1 до 5000 Гц с ускорением до 30 g, многократных ударах до 150 g и одиночных ударах до 1000 g.

Климатическое исполнение В — всеклиматическое: температурный диапазон примерно от −60 до +100 °С, относительная влажность до 98% при 20 °С и изменение атмосферного давления от вакуума до сверхатмосферного.
Ресурс — до 500 циклов сочленения‑расчленения, минимальная наработка — порядка 1000 часов.

Описание

Назначение соединителя 2РТТ20Б-2Г-4В

2РТТ20Б-2Г-4В — это низкочастотный цилиндрический электрический соединитель (разъём) серии 2РТТ, изготовленный в соответствии с отраслевыми техническими условиями ГЕ0.364.120 ТУ. Изделие представляет собой приборную (блоковую) розетку без кабельного патрубка и предназначено для объёмного монтажа непосредственно на аппаратуру, блок или панель.

Разъём рассчитан на работу в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение — обеспечение надёжного электрического соединения в электронной, измерительной и военной аппаратуре, эксплуатируемой в условиях вибраций, ударов и широкого диапазона температур.

Конструктивные особенности и характеристики

Соединитель относится к серии 2РТТ с условным размером корпуса 20. Вид корпуса Б обозначает приборное исполнение без кабельного патрубка, предназначенное для монтажа на блок или панель. Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием, изолятор изготовлен из карболита.

Контактная часть включает два контакта диаметром 2,5 мм каждый. Тип контактов — гнёзда (розетка), при этом контакты извлекаемые, что упрощает монтаж и обслуживание.

Количество контактов: 2, диаметр каждого 2,5 мм.
Максимальный ток на контакт диаметром 2,5 мм — около 35 А, общий ток на разъём — до 50 А.
Сопротивление контакта — не более 1 мОм.
Сопротивление изоляции — не менее 1000 МОм.
Ресурс — до 500 циклов сочленения-расчленения.
Минимальная наработка — порядка 1000 часов.

Условия эксплуатации и применение

Разъём имеет климатическое исполнение В (всеклиматическое). Температурный диапазон эксплуатации составляет примерно от минус 60 до плюс 100 градусов Цельсия. Относительная влажность достигает 98 процентов при 20 градусах Цельсия, а атмосферное давление может изменяться от вакуума до сверхатмосферного.

Изделие сохраняет работоспособность при синусоидальной вибрации от 1 до 5000 Гц с ускорением до 30 g, при многократных ударах до 150 g и одиночных ударах до 1000 g. Такая механическая стойкость обеспечивает надёжную работу в составе аппаратуры, подвергающейся интенсивным динамическим нагрузкам.

Благодаря пылебрызгозащищённому исполнению и указанным характеристикам соединитель 2РТТ20Б-2Г-4В применяется в электронной, измерительной и военной аппаратуре, где требуется стабильное соединение силовых и сигнальных цепей при воздействии вибраций, ударов, влаги и перепадов давления.

Краткая сводка

Тип: низкочастотный цилиндрический соединитель, приборная розетка без патрубка.
Серия: 2РТТ, условный размер корпуса 20, вид корпуса Б.
Контакты: 2 гнезда диаметром 2,5 мм, извлекаемые.
Режим работы: постоянный и переменный ток до 3 МГц, напряжение до 850 В (амплитудное).
Материалы: корпус из алюминиевого сплава А-22 с оксидным покрытием, изолятор из карболита.
Условия эксплуатации: всеклиматическое исполнение В, от минус 60 до плюс 100 градусов Цельсия.
