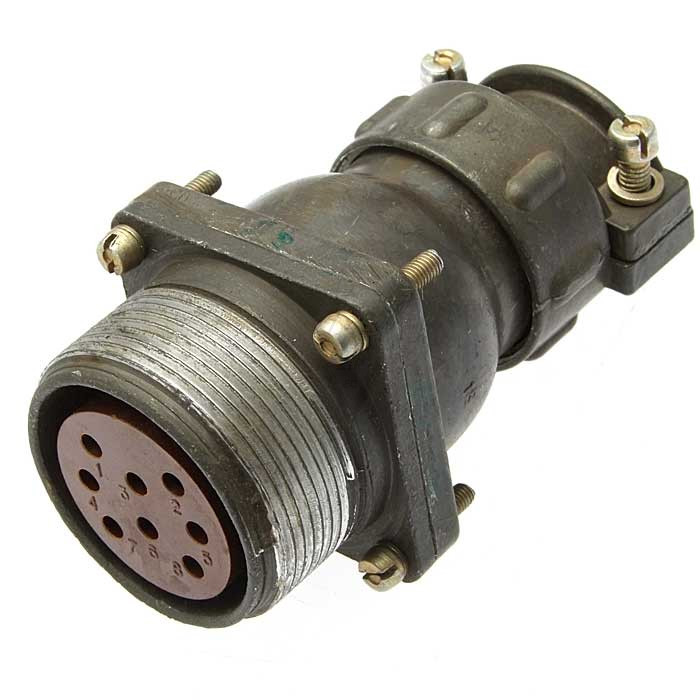

2РТТ20 Резина в корпус

Коротко: 2РТТ20 — серия цилиндрических пылебрызгозащищённых низкочастотных разъёмов (условный размер корпуса 20) с резиновыми патрубками/кожухами в исполнении «Резина в корпус», применяемых для соединения цепей постоянного и переменного тока до низких и средних частот.

Основные характеристики и назначение

• Тип: цилиндрический разъём серии 2РТТ, нормальных габаритов, ручного соединения; исполнение с резиновыми патрубками делает соединение пыле- и брызгозащищённым.

• Условный размер корпуса: 20 (обозначается в маркировке как «20» — отражает габарит и совместимость с другими сериями).

• Применение: электрические цепи постоянного и переменного тока, частоты до ≈3 МГц, внутренний монтаж и соединения кабель—прибор; используются в промышленных, приборостроительных и монтажных схемах.

Конструкция и варианты исполнения

• Конструкция: две части — вилка (кабельная) и розетка (блочная или кабельная), сочленение резьбовое (гайка/корпус) с одношпоночной поляризацией.

• Патрубки: могут быть прямые или угловые; вариант с резиновыми кожухами/втулками/шайбами обозначается в маркировке отсутствием буквы «О» (если есть «О» — патрубок без резиновых элементов). В исполнении «Резина в корпус» патрубки защищены резиновыми элементами для герметизации и защиты кабеля.

• Материалы и покрытия: контакты обычно серебрённые (покрытие контактных выводов), корпус — металлоконструкция с надёжным финишем; внутренние изоляторы — диэлектрические материалы (карболит/пластик) в зависимости от варианта.ipelec

Электрические и механические параметры

• Максимальные напряжения и частоты: предназначены для работы до сотен вольт и частот до нескольких МГц (показатель в спецификациях обычно указывается как пригодность до 3 МГц для низкочастотных цепей).

• Токовые нагрузки и количество контактов: серия охватывает широкий диапазон контактных конфигураций (от 1 до нескольких десятков контактов в зависимости от типоразмера и модификации); номинальные токи зависят от конкретного исполнения и количества контактов.

• Фиксация: резьбовая гайка обеспечивает надёжную механическую фиксацию при подключении; поляризация предотвращает неправильное совмещение.

Маркировка — как читать (примерно)

• Пример обозначения: 2РТТ20КПН2Ш4В. Расшифровка обычно включает: серию (2РТТ), размер корпуса (20), тип корпуса (К — кабельный, Б — блочный), патрубок (П — прямой), наличие резиновых деталей (О — без резиновых кожухов), количество и вариант контактов (цифры и буквенные комбинации), климатическое исполнение (В — всеклиматическое).

Практические замечания для проектирования и эксплуатации

• Учитывайте вариант патрубка (прямой/угловой) и наличие резиновой герметизации при подборе для кабельных проходов и условий внешней среды.

• Проверяйте число и расположение контактов по конкретной маркировке (варианты контактов кодируются в конце маркировки).

• Для взаимодействия с другими сериями (например, 2РТ-А, ШР) полезно сверять чертежи размеров и поляризацию — у ряда серий есть взаимозаменяемость по размеру корпуса.

Где смотреть технические данные

• Для точного подбора конкретной модификации (количество контактов, схема контактировки, габаритные чертежи, материалы изолятора) смотрите паспорт/чертежи и даташиты производителя или каталоги поставщиков, где приведены схемы и размеры по исполнению 2РТТ20.
