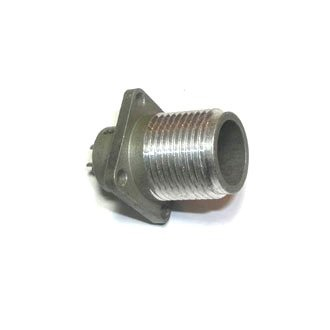

2РТТ16Б2Г3В

2РТТ16Б2Г3В — это приборная блочная розетка из серии 2РТТ: цилиндрический низкочастотный соединитель для внутреннего монтажа, с резьбовым сочленением и одношпоночной поляризацией корпусов. Она рассчитана на цепи постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В по амплитудному значению.

Что означает обозначение

• 2РТТ — серия соединителей.

• 16 — условный размер корпуса.

• Б — блочный, то есть приборный корпус.

• 2 — число контактов.

• Г — розетка.

• 3 — сочетание контактов.

• В — всеклиматическое исполнение.

Основные особенности

Это соединитель без патрубка, предназначенный для объемного монтажа внутри аппаратуры. Контактное покрытие — серебро, что типично для этой серии. По информации из технических описаний, соединители 2РТТ взаимосочленяемы с рядом изделий серии ШР и 2РТ-А по соответствующим ТУ.

Характеристики

Для 2РТТ16 в источниках указывают такие параметры: сопротивление контакта не более 2,5 мОм, сопротивление изоляции не менее 5000 МОм, ресурс сочленений-расчленений — 500 циклов, минимальная наработка — 1000 часов. Диапазон рабочих температур обычно приводят от -60 до +100 °C, а по вибрации и ударным воздействиям серия рассчитана на достаточно жесткие условия эксплуатации. Также встречается указание на работу в пылевлагозащищенном исполнении, но конкретный уровень защиты в найденных описаниях не уточняется.

Где применяется

Такие разъемы используют в промышленной и радиоэлектронной аппаратуре, где нужен компактный многоконтактный соединитель с резьбовой фиксацией и устойчивостью к вибрации. Для вашего случая это, по сути, разъем для внутреннего монтажа оборудования, а не кабельный штекер.

Практический смысл

Если смотреть на него как инженер, то это не силовой массовый разъем, а компактный соединитель для аппаратуры с двумя контактами и высокой механической надежностью. Больше всего он интересен там, где важны помехоустойчивость, жесткая фиксация и работа в широком диапазоне климатических условий.
