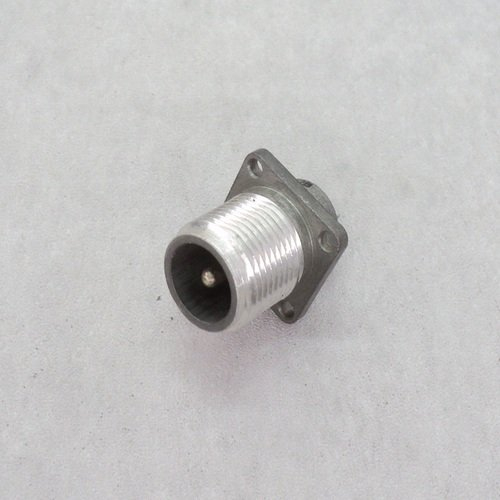

2РТТ16Б1Ш2В

Коротко: 2РТТ16Б1Ш2В — блочный приборный цилиндрический низкочастотный разъём серии 2РТТ,вилкав всеклиматическом исполнении с одним съёмным контактом диаметром 3,5 мм, рассчитан на работу до ~850 В и до ~50 А на контакт (при контакте Ø3,5 мм).

Назначение и область применения

• Предназначен для электрических цепей постоянного и переменного тока (низкочастотных, до 3 МГц) в аппаратах и приборах; используется для панельного (блочного) монтажа внутри приборов.

• Применяется там, где требуется прочное съёмное соединение с высокой механической стойкостью (включая вибро- и ударонагрузки по ТУ).

Конструкция и материалы

• Корпус — блочный (приборный) тип, условный размер корпуса 16; материал корпуса — алюминиевый сплав с анодированием (обычно серый), изолятор — карболит коричневого цвета в классическом исполнении.

• Контактная система — один круглый штыревой контакт диаметром Ø3,5 мм, материал контактов — латунь с серебряным покрытием; контакт извлекаемый.

Электрические и эксплуатационные характеристики

• Амплитудное (максимальное) значение рабочего напряжения — до 850 В.

• Номинальный рабочий ток для контакта Ø3,5 мм — порядка 50 А; контактное сопротивление не более ~0,75 мΩ (для Ø3,5 мм).

• Сопротивление изоляции и климатические параметры соответствуют всеклиматическому исполнению (рабочая температура примерно от −60 до +100 °C, относительная влажность до 98% при +20 °C).

Механические характеристики и надёжность

• Ресурс сочленений — порядка 500 циклов «сочленение/расчленение»; минимальная наработка — около 1000 часов.

• Параметры стойкости к вибрации и ударам по ТУ указывают высокую механическую прочность (вплоть до сотен g при коротких импульсах).

Монтаж и сочленение

• Предназначен для панельного монтажа (установочные размеры и расстояние между крепёжными отверстиями указаны в ТУ); метод сочленения — резьбовой (накидная гайка M20×1,5 мм при исполнениях с патрубком/гайкой).

• Совместим с соответствующими розетками/гнёздами серий 2РТ-А, ШР и т. п. (взаимосочленение по серии).

Маркировка и нормативы

• Обозначение расшифровывается как: 2РТТ (тип разъёма), 16 (размер корпуса), Б (блочный/приборный), 1 (число контактов), Ш (штыревой — вилка), 2 (вариант сочетания контактов), В (всеклиматическое исполнение).

• Изготавливается по ряду ТУ (например, ГЕ0.364.120 ТУ и др.) и часто встречается в каталогах и поставках бывшего советского и постсоветского производства.

Пример использования (иллюстрация)

• Встроенная в прибор панельная вилка для последовательного соединения наружного кабеля с внутренней платой прибора; рассчитана на механически надёжное многократное подключение при повышенных климатических и вибрационных нагрузках.
