Назначение и общая характеристика

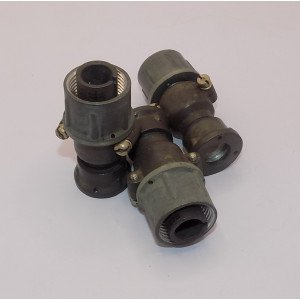

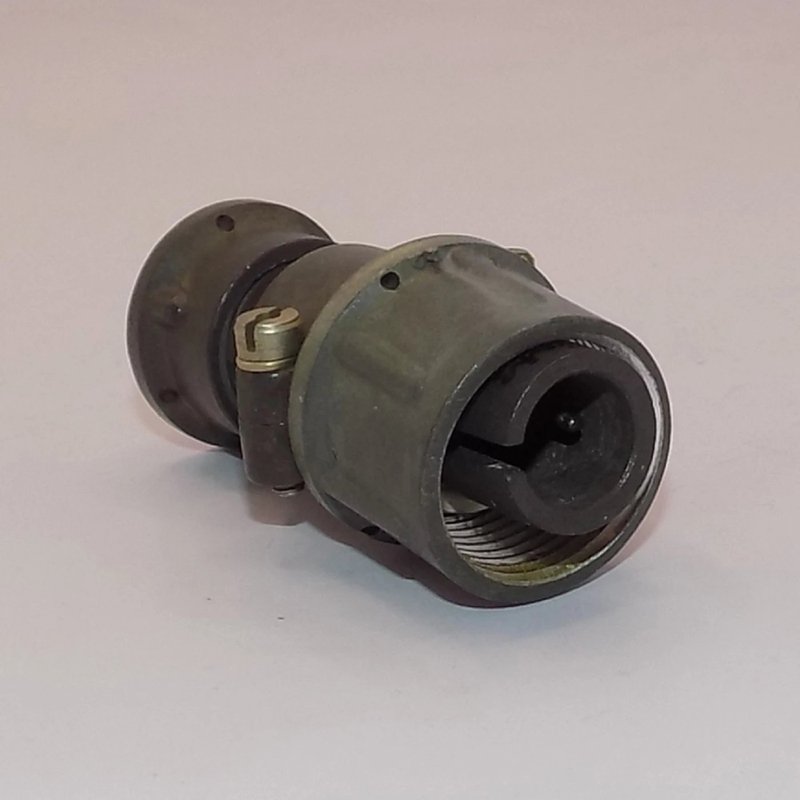

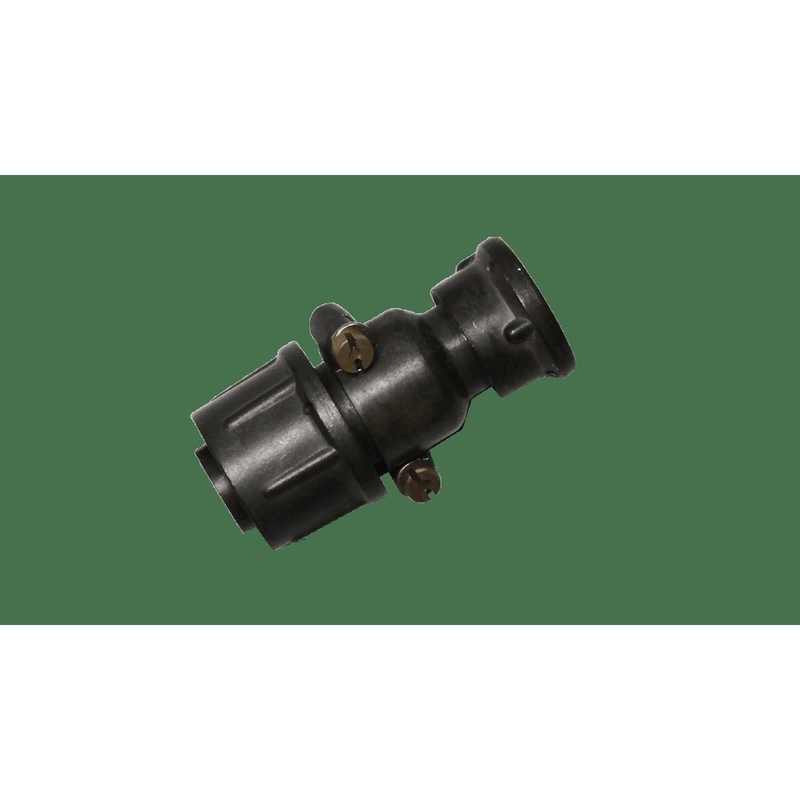

Разъем 2РТТ16КПЭ2Ш3В ВП с артикулом 7569 представляет собой кабельный соединитель, предназначенный для электрического соединения цепей в электронных, электрических и автоматизированных системах. Товар относится к категории 2РТТ16 и серии 2РТТ. В имеющемся описании серия 2РТТ связана с заводом «Элекон»; отдельное поле производителя в карточке товара не заполнено.

По подтверждённым сведениям, конструктивное исполнение изделия — вилка герметичная. Такое исполнение применяется там, где контактную часть соединения необходимо защитить от воздействия внешней среды. Конкретные климатические условия эксплуатации, степень защиты и другие требования к среде в предоставленных данных не приведены, поэтому их следует определять по документации на изделие.

Подтверждённые особенности и параметры

Для серии 2РТТ, к которой относится разъем, в имеющемся описании указаны следующие справочные характеристики:

• Конструктивное исполнение: вилка герметичная.
• Количество контактов: от 1 до 47 для серии; фактическое число контактов конкретного исполнения определяется по обозначению и документации.
• Рабочее напряжение: от 1 мВ до 700 В.
• Рабочий ток на каждый контакт: от 0,1 мА до 200 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Условный размер корпуса: от 12 до 60 мм.

Указанные значения приведены как границы для серии и не означают, что каждый разъем одновременно рассчитан на все перечисленные пределы. Для конкретного изделия необходимо использовать параметры, установленные для его исполнения. Индекс ВП входит в наименование товара; его значение и связанные с ним требования следует уточнять по сопроводительной документации изготовителя.

Применение

Разъемы серии 2РТТ применяются в электронике, автоматике и промышленности. Герметичная вилка может использоваться для кабельных подключений в составе оборудования, где требуется защита контактного соединения от внешних факторов.

• В электронных блоках и приборах — для подключения кабельных цепей и межблочных соединений.
• В системах автоматики — для соединения цепей управления, датчиков и исполнительных устройств.
• В промышленном оборудовании — для кабельных подключений, где предусмотрено герметичное исполнение вилки.

При подборе разъема следует учитывать число контактов, рабочее напряжение, токовую нагрузку на контакт, условный размер корпуса и условия эксплуатации. Сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют, поэтому они не приводятся как подтверждённые.
