Назначение соединителя 2РТТ16КУН2Г3В

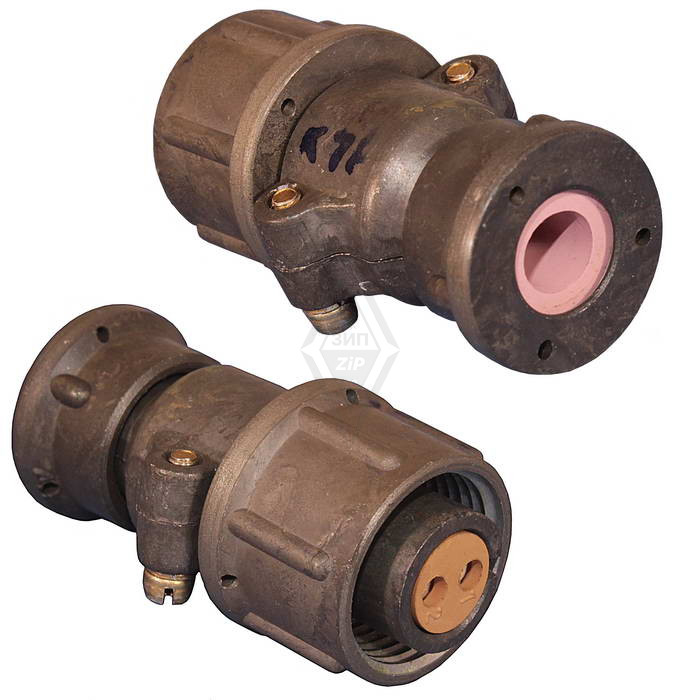

Соединитель 2РТТ16КУН2Г3В производства Элекон — цилиндрический низкочастотный электрический разъём общего назначения. Он предназначен для коммутации проводников и кабелей в цепях постоянного и переменного тока с частотой до нескольких мегагерц. Наиболее часто такие разъёмы применяются в радиоэлектронной, измерительной и контрольно-измерительной аппаратуре, где требуется надёжное и повторяемое электрическое соединение.

Изделие относится к категории 2РТТ16 и поставляется с приёмкой «5», год выпуска — 2015. Артикул товара — 50507.

Подтверждённые особенности конструкции

Соединитель выполнен в приборном исполнении (буква К в обозначении), во всеклиматическом исполнении (буква В), с розеткой (буква Г). Обозначение типа соответствует техническим условиям ГЕ0.364.120 ТУ. Расшифровка маркировки указывает на цилиндрический соединитель с числом контактов, определяемым индексом 16 в серии 2РТТ16.

Корпус имеет цилиндрическую форму. Материал корпуса — металл или пластик в зависимости от конкретного исполнения серии. Сочленённое положение фиксируется резьбовым соединением, что предотвращает самопроизвольное разъединение при вибрации и механических воздействиях. Контактная часть покрывается серебром или другим токопроводящим материалом, что обеспечивает стабильное переходное сопротивление на протяжении всего срока службы.

Монтаж выполняется способом объёмного монтажа — пайкой или с применением винтовых зажимов. Разъём предназначен для внутренней установки в приборных блоках или на плате. Ресурс по количеству сочленений-расчленений достигает порядка 500 циклов, что достаточно для переналадок и обслуживания оборудования.

Технические параметры и рабочие режимы

Соединитель работает в электрических цепях постоянного и переменного тока. Рабочий ток на контакт в серии 2РТТ обычно составляет от единиц ампер и может достигать десятков ампер в зависимости от конкретного исполнения. Максимальное рабочее напряжение — до примерно 700–850 В постоянного или переменного тока. Рабочая частота — до примерно 3 МГц, что относит изделие к классу низкочастотных соединителей.

Всеклиматическое исполнение позволяет эксплуатировать разъём в различных климатических условиях, включая аппаратуру, работающую на открытом воздухе или в герметичных отсеках.

Область применения

• Радиоэлектронная аппаратура различного назначения.
• Измерительные и контрольно-измерительные приборы.
• Приборные блоки и внутренний монтаж плат.
• Цепи постоянного и переменного тока с частотой до нескольких мегагерц.
• Оборудование, эксплуатируемое на открытом воздухе или в герметичных отсеках.

Краткие сведения

1. Наименование: 2РТТ16КУН2Г3В Элекон «5».
2. Артикул: 50507.
3. Категория: 2РТТ16.
4. Производитель: Элекон.
5. Приёмка: «5».
6. Год выпуска: 2015.
7. Тип: цилиндрический низкочастотный соединитель, розетка, приборный, всеклиматическое исполнение.
8. Технические условия: ГЕ0.364.120 ТУ.

Для уточнения габаритных размеров, схемы подключения контактов и отличий от других моделей серии 2РТТ рекомендуется обращаться к эксплуатационной документации изготовителя.
