Назначение соединителя 2РТТ16КУН1Ш2

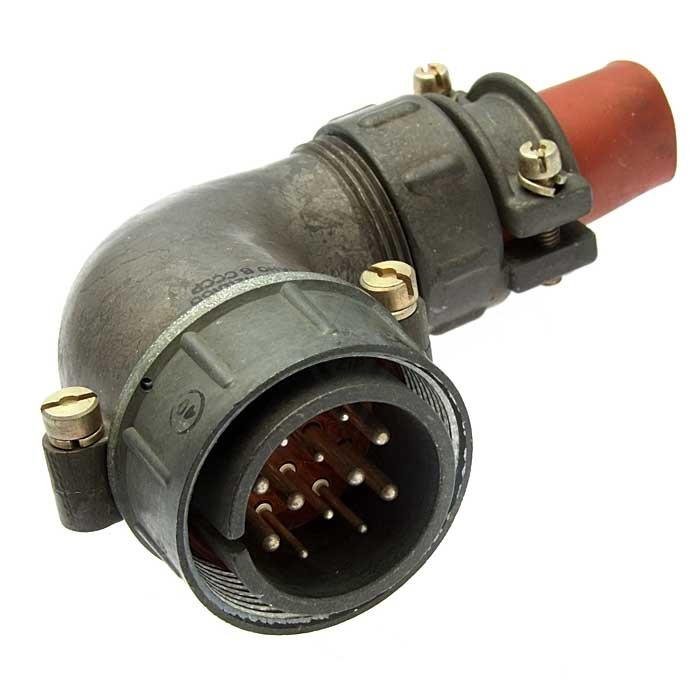

2РТТ16КУН1Ш2 — это цилиндрический низкочастотный электрический соединитель пылебрызгозащищённого типа. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение изделия — обеспечение надёжного электрического соединения вилки и розетки в составе электро- и радиоаппаратуры, а также в контрольно-измерительных приборах. Соединитель поставляется в виде одной из двух частей разъёма — вилки, обозначаемой в маркировке буквой Ш, и применяется в паре с ответной частью.

Модель относится к соединителям, предназначенным для внутреннего монтажа, и выпускается во всеклиматическом исполнении по техническим условиям ТУ ГЕ0.364.120. Такое исполнение подразумевает пригодность к эксплуатации в различных климатических зонах и устойчивость к воздействию внешних факторов, включая пыль и брызги.

Расшифровка обозначения 2РТТ16КУН1Ш2

Маркировка изделия построена по стандартной схеме и содержит информацию о конструкции и типе контактов. Ниже приведена расшифровка каждого элемента обозначения.

• 2РТТ — тип соединителя.
• 16 — условный размер корпуса.
• К — кабельный корпус.
• У — угловой патрубок.
• Н — гайка патрубка для неэкранированного кабеля.
• 1 — количество контактов.
• Ш — вилка.
• 2 — сочетание контактов.

Таким образом, описываемое изделие представляет собой одноконтактную вилку с кабельным корпусом, угловым патрубком и гайкой для неэкранированного кабеля, имеющую условный размер корпуса 16.

Подтверждённые технические характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия. Конструкция выдерживает синусоидальную вибрацию с ускорением до 30 g в диапазоне частот от 1 до 5000 Гц, а также механические удары одиночного действия с ускорением до 1000 g и многократного действия с ускорением до 150 g.

Электрические параметры изделия обеспечивают стабильность соединения при работе в цепях с частотой до 3 МГц. Сопротивление контакта не превышает 0,75–2,5 мОм, а сопротивление изоляции составляет не менее 5000 МОм.

Ресурсные показатели соединителя: 500 сочленений и 1000 часов наработки. Для изготовления контактов применяется латунь или серебро, в качестве изолятора используется карболит, корпус выполнен из металла.

Основные параметры

1. Рабочее напряжение — до 850 В (амплитудное значение).
2. Частота тока — до 3 МГц.
3. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
4. Сопротивление контакта — не более 0,75–2,5 мОм.
5. Сопротивление изоляции — не менее 5000 МОм.
6. Ресурс — 500 сочленений, 1000 часов наработки.

Применение и особенности конструкции

2РТТ16КУН1Ш2 применяется в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах, где требуется надёжное соединение вилки и розетки. Соединитель состоит из двух частей — вилки и розетки, — и данная модель представляет собой вилку, предназначенную для установки в пару с ответной частью разъёма.

Изделие выполнено в пылебрызгозащищённом исполнении, что позволяет использовать его в условиях повышенной запылённости и возможного попадания брызг. Всеклиматическое исполнение по ТУ ГЕ0.364.120 обеспечивает работоспособность соединителя при воздействии различных климатических факторов.

Кабельный корпус с угловым патрубком упрощает прокладку неэкранированного кабеля и монтаж в ограниченном пространстве, а гайка патрубка обеспечивает надёжную фиксацию кабеля. Металлический корпус придаёт конструкции механическую прочность, карболитовый изолятор обеспечивает электрическую изоляцию, а контакты из латуни или серебра — стабильные электрические характеристики на протяжении всего срока службы.

Благодаря устойчивости к вибрации и ударам, соединитель подходит для применения в аппаратуре, испытывающей значительные механические нагрузки. Сочетание низкого сопротивления контакта и высокого сопротивления изоляции позволяет использовать его в цепях, требующих стабильной передачи сигнала и питания.
