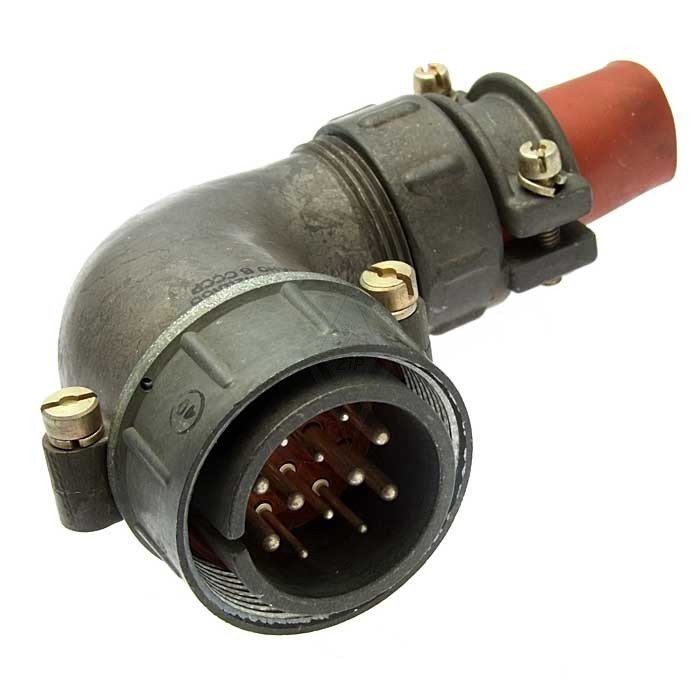

Назначение разъёма 2РТТ16КУН1Г2В

Разъём 2РТТ16КУН1Г2В представляет собой пылебрызгозащищённый электрический соединитель серии 2РТТ, предназначенный для создания надёжных электромеханических соединений в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие применяется там, где требуется устойчивость контактной группы к пыли, брызгам влаги и воздействию неблагоприятных факторов окружающей среды.

Модификация выпуска 2015 года имеет приёмку «5», что соответствует отделочному статическому методу контроля (ОСМ). Это означает, что изделие прошло дополнительную проверку качества и соответствует повышенным требованиям к надёжности, предъявляемым к ответственным соединениям.

Расшифровка обозначения

Маркировка 2РТТ16КУН1Г2В несёт полную информацию о конструкции и исполнении разъёма. Каждый элемент обозначения описывает конкретную характеристику изделия:

• 2РТТ — тип разъёма: пылебрызгозащищённый соединитель серии 2РТТ.
• 16 — условный размер корпуса, равный 16 миллиметрам.
• К — кабельный корпус, предназначенный для оконцевания кабеля.
• У — угловой патрубок, обеспечивающий ввод кабеля под углом к оси разъёма.
• Н — исполнение для неэкранированного кабеля.
• 1Г2В — розеточная контактная часть (Г) с сочетанием контактов 1+2, что даёт в сумме три контакта, во всеклиматическом исполнении (В) и с резиновыми кожухами и втулками.

Подтверждённые технические особенности

Разъём 2РТТ16КУН1Г2В выпускается заводом «Элекон» по техническим условиям ТУ ГЕ0.364.120ТУ. Это российский производитель промышленных разъёмов для электромеханических соединений, что подтверждает происхождение изделия и его соответствие отечественной нормативной базе.

Конструкция разъёма включает кабельный корпус с угловым патрубком и розеточную контактную часть. Всего предусмотрено три контакта, объединённых в сочетание 1+2. Для защиты от влаги и пыли изделие снабжено резиновыми кожухами и втулками, которые уплотняют места ввода кабеля и стык соединителя. Такое исполнение обеспечивает пылебрызгозащищённость при эксплуатации в сложных условиях.

Всеклиматическое исполнение, обозначенное буквой «В», позволяет использовать разъём в различных климатических зонах без ограничений по температурным и влажностным режимам, характерным для стандартных условий применения промышленной электроники.

Основные характеристики

• Тип: пылебрызгозащищённый разъём.
• Серия: 2РТТ.
• Модификация: 2015 года выпуска.
• Приёмка: «5» (ОСМ — отделочный статический метод контроля).
• Соответствие стандарту: ТУ ГЕ0.364.120ТУ.
• Условный размер корпуса: 16 миллиметров.
• Конструкция корпуса: кабельный.
• Конфигурация патрубка: угловой.
• Предназначен для кабеля: неэкранированного.
• Тип контактной части: розетка.
• Количество контактов: три (сочетание 1+2).
• Климатическое исполнение: всеклиматическое.
• Особенности: резиновые кожухи и втулки в комплекте конструкции.
• Рабочий ток: для электрических цепей постоянного и переменного тока.
• Рабочая частота: до 3 МГц.

Применение и условия эксплуатации

Разъём 2РТТ16КУН1Г2В используется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря пылебрызгозащищённому исполнению он обеспечивает стабильное соединение в условиях повышенной запылённости и возможного попадания брызг, что делает его пригодным для промышленной электроники и приборостроения.

Угловой патрубок и кабельный корпус упрощают монтаж в стеснённых условиях, когда требуется ввод кабеля под углом. Исполнение для неэкранированного кабеля позволяет применять разъём в цепях, где экранирование не требуется, а всеклиматическое исполнение расширяет географию использования изделия.

Основные области применения включают промышленную электронику, приборостроение, а также оборудование, требующее надёжных электрических соединений в сложных условиях эксплуатации. Разъём подходит для монтажа в составе промышленных установок, измерительных приборов и систем управления, где важны защита от внешних воздействий и долговечность контактной группы.
