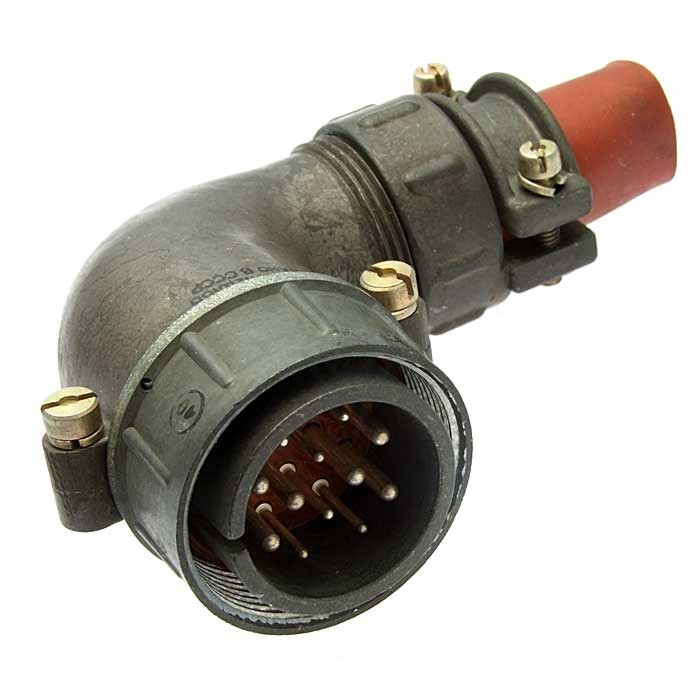

2РТТ16КУН1Г2

Цена:

900 ₽

Технические характеристики

2РТТ16КУН1Г2

2РТТ16КУН1Г2 — это кабельная розетка из серии низкочастотных цилиндрических соединителей 2РТТ, предназначенная для надежного электрического соединения в промышленных и специальных системах.

Основные характеристики

Соединитель имеет кабельный корпус условного размера 16 с прямым патрубком и гайкой для монтажа неэкранированного кабеля (расшифровка: К — кабельный, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 1 — количество контактов, Г — розетка, 2 — сочетание контактов). +1
Он рассчитан на напряжение до 850 В (амплитудное значение) и частоту до 3 МГц, с рабочей температурой от -60°C до +100°C, что делает его теплостойким и тропикоустойчивым. +1
Материал корпуса — металл, изолятор — карболит, контакты обычно с серебряным покрытием для низкого сопротивления (не более 0,75 мОм).

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² одиночный, 1500 м/с² многократный) и линейное ускорение до 2000 м/с². +1
Сопротивление изоляции — не менее 5000 МОм, наработка — минимум 1000 часов, число сочленений-расчленений — не менее 500. +1
Применяется в энергетике, автомобилестроении, телекоммуникациях и контрольно-измерительных приборах для передачи сигналов и энергии.

Монтаж и совместимость

Присоединение проводов — пайка, фиксация сочленения — резьбовая с одношпоночной поляризацией. +1
Взаимосочленяем с вилками серии 2РТТ, ШР и 2РТ-А, всеклиматическое исполнение обеспечивает срок сохраняемости до 20 лет.

Описание

2РТТ16КУН1Г2

2РТТ16КУН1Г2: кабельная розетка для надёжных многоконтактных соединений

2РТТ16КУН1Г2 — кабельная розетка из серии малогабаритных круглых электрических соединителей 2РТТ. Такое исполнение предназначено для формирования разъёмного соединения в кабельных линиях, где важны механическая прочность, стабильность контактирования и удобство обслуживания оборудования.

Конструкция разъёмов семейства 2РТТ рассчитана на применение в промышленной электротехнике и электронной аппаратуре. Соединители этого класса используют для передачи питания, управляющих цепей и сигналов между отдельными блоками, шкафами, приборами или кабельными жгутами.

Особенности исполнения 2РТТ16КУН1Г2

Маркировка 2РТТ16КУН1Г2 определяет конкретное конструктивное исполнение кабельной розетки в линейке 2РТТ. При подборе ответной части необходимо учитывать не только основное обозначение, но и полный набор буквенно-цифровых индексов: они задают тип соединителя, габарит, схему расположения контактов, вариант монтажа и климатическое исполнение.

Ключевые особенности изделия:

Кабельное исполнение розетки — предназначено для установки на кабель или в составе кабельной сборки.
Круглая многоконтактная конструкция — удобна для компактного размещения нескольких электрических цепей в одном соединении.
Разъёмное подключение — упрощает монтаж, диагностику, замену блоков и регламентное обслуживание.
Применение в составе вилочно-розеточного соединения — для корректной стыковки необходима совместимая ответная часть с соответствующей схемой контактов.
Ориентация на эксплуатацию в аппаратуре и промышленных системах, где соединение должно сохранять электрическую и механическую надёжность при регулярных подключениях и внешних воздействиях.

Где применяется разъём

Кабельная розетка 2РТТ16КУН1Г2 может использоваться при изготовлении и ремонте кабельных жгутов, межблочных линий и подключений в технических системах. Многоконтактные соединители серии 2РТТ подходят для оборудования, в котором требуется одновременно передавать несколько цепей питания, управления или сигналов.

Типичные области применения:

промышленная автоматика и системы управления;
контрольно-измерительная аппаратура;
электротехнические шкафы и приборные комплексы;
специализированное электронное оборудование;
транспортная, энергетическая и телекоммуникационная техника;
стендовое и испытательное оборудование;
ремонт и модернизация ранее изготовленных кабельных сборок.

Многоконтактные разъёмы семейства 2РТ применяют для соединения проводов и кабелей в различных отраслях промышленности; для них важны устойчивость к вибрационным и механическим нагрузкам, а также надёжность электрического контакта.

Что проверить перед применением

Для корректного включения 2РТТ16КУН1Г2 в проект недостаточно сверить только название изделия. Важно сопоставить его с документацией на ответный соединитель и кабельную сборку.

Проверьте следующие параметры:

Параметр	Почему важен
Тип контактов	Вилка и розетка должны образовывать совместимую пару
Контактная схема	Количество и расположение контактов должны совпадать с проектом
Назначение цепей	Следует разделить силовые, сигнальные, управляющие и резервные линии
Допустимый ток контакта	Определяет возможность передачи требуемой нагрузки без перегрева
Сечение и тип кабеля	Влияют на надёжность заделки и электрические потери
Способ монтажа	Необходимо обеспечить правильную фиксацию кабеля и разгрузку от натяжения
Условия эксплуатации	Учитываются вибрация, температура, влага, пыль и частота сочленений
Полная маркировка	Даже близкие по названию исполнения могут отличаться конструктивно

Для соединителей 2РТТ в технической документации отдельно нормируются параметры токовой нагрузки одиночного контакта и сопротивления контактов; эти данные следует брать из паспорта или спецификации именно на нужное исполнение.

Практический подход к монтажу

При сборке кабельной линии с розеткой 2РТТ16КУН1Г2 рекомендуется заранее подготовить таблицу распайки: номер контакта, обозначение цепи, цвет проводника, сечение и назначение. Такой подход помогает исключить ошибки при монтаже и ускоряет последующую проверку.

После заделки контактов желательно выполнить:

Проверку соответствия распайки электрической схеме.
Контроль отсутствия коротких замыканий между соседними цепями.
Измерение переходного сопротивления критически важных силовых и сигнальных линий.
Проверку прочности крепления проводников и кабельного ввода.
Контроль правильности сочленения с ответной частью без перекоса и чрезмерного усилия.
Маркировку кабельной сборки и фиксацию схемы в эксплуатационной документации.

Итог

2РТТ16КУН1Г2 представляет собой кабельную розетку для создания компактных и обслуживаемых многоконтактных соединений в составе технического оборудования. Главный принцип правильного подбора — сверка полного обозначения, контактной схемы, совместимой ответной части и электрических параметров по профильной конструкторской документации. Это особенно важно при ремонте существующих систем, где внешне похожие разъёмы могут иметь различия по контактировке и исполнению.
