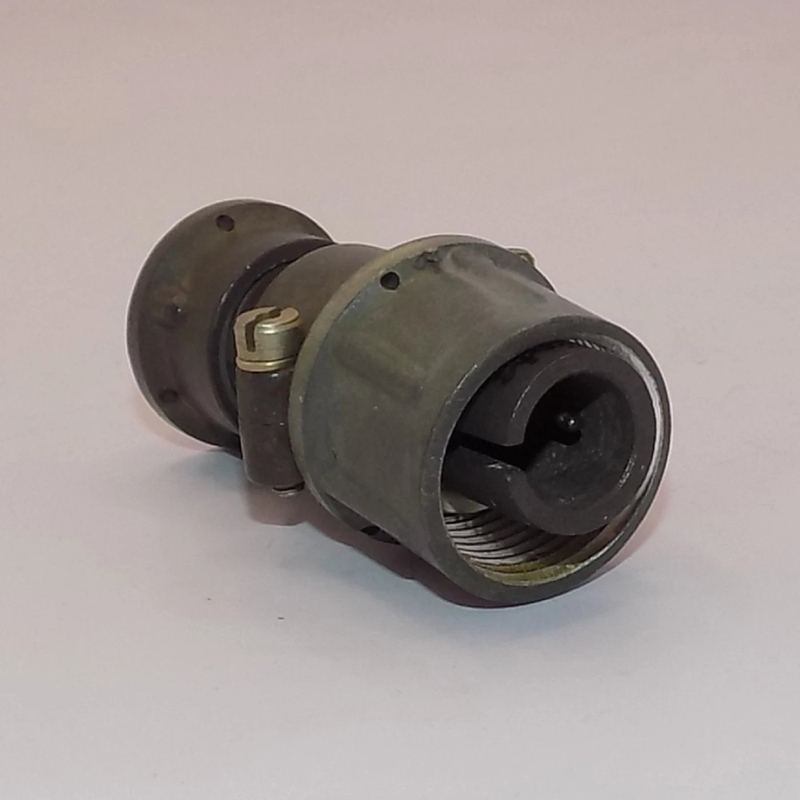

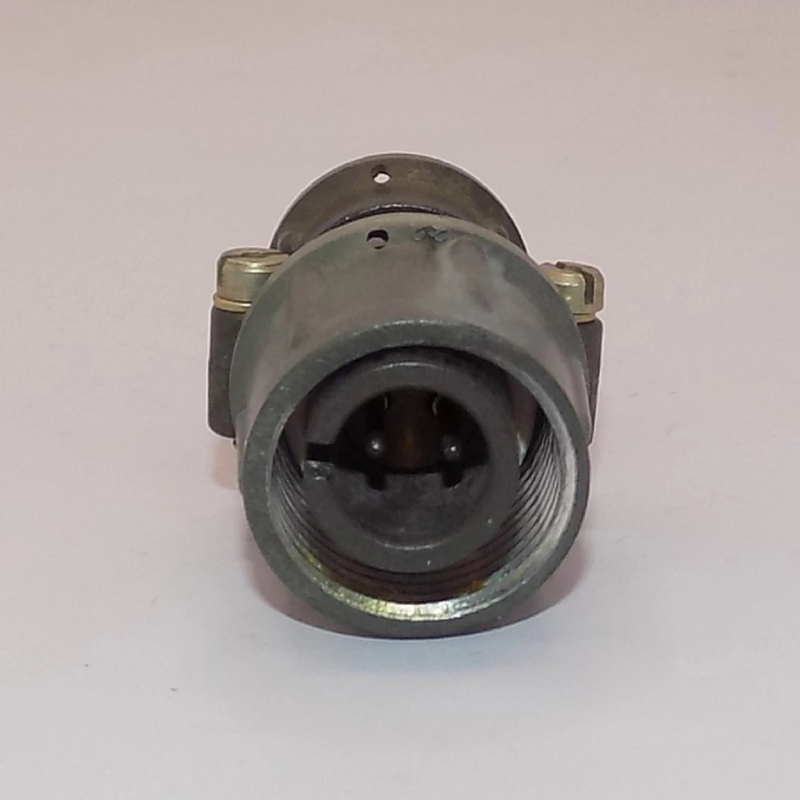

2РТТ16КУЭ2Ш3В Элекон

Цена:

3250 ₽

Производитель: Элекон

Технические характеристики

2РТТ16КУЭ2Ш3В — это кабельная вилка из серии пылебрызгозащищённых электрических соединителей типа 2РТТ производства завода «Элекон», предназначенная для работы в электрических цепях постоянного и переменного тока (до 3 МГц) под высоким напряжением и в широком диапазоне температур. Ниже — краткий обзор по основным параметрам и особенностям.

Соединители 2РТТ используются в электро‑, радио‑ и контрольно‑измерительной аппаратуре, в том числе в промышленном и военном оборудовании, где требуется высокая надёжность и стойкость к внешним воздействиям.
2РТТ16КУЭ2Ш3В применяется как кабельная часть соединения, обычно для экранированного кабеля, и встраивается во внутренний монтаж аппаратуры.

Условное обозначение «2РТТ16КУЭ2Ш3В» обычно расшифровывают так:

2РТТ — серия пылебрызгозащищённых цилиндрических соединителей «Элекон».
16 — условный размер корпуса (в миллиметрах).
КУЭ — тип (кабельный, унифицированный, с экраном/экранированный кабель).
2Ш3 — угловой патрубок (штуцер) и конструкция крепления/типа резьбы; окончание «В» — исполнение по ТУ (внутренний монтаж, пайка контактов и т.п.).

Для серии 2РТТ характерны:

максимальное рабочее напряжение до 700–850 В (амплитудное значение) в зависимости от конкретного исполнения и условий эксплуатации;
рабочий ток на контакт до порядка десятков–сотен ампер; для 2РТТ16КУЭ2Ш3В типовой рабочий ток на контакт — десятки ампер, обычно не менее 10–20 А.
сопротивление изоляции в нормальных климатических условиях не менее порядка 1000 МОм.

Соединители 2РТТ рассчитаны на интенсивные механические нагрузки:

пылебрызгозащищённое конструктивное исполнение, сочленение корпусов резьбовое, поляризация — одношпоночная.
допускается многократное сочленение–расчленение (порядка 500 циклов), минимальная наработка 1000 часов, срок сохраняемости до порядка 15 лет.
рабочий диапазон температур типично от примерно −60 до +100 °C, что соответствует всеклиматическому исполнению по ТУ ГЕО.364.120ТУ / АШДК.434410.060ТУ.

контакты обычно имеют серебряное покрытие, что обеспечивает хорошие электропроводные свойства и стойкость к окислению.
кабельная часть может выполняться с прямым или угловым патрубком, в том числе с резиновым кожухом для дополнительной защиты и герметизации.
крепление контактов чаще всего паяное, монтаж — объёмный, внутренний, с возможностью подключения экранированного или неэкранированного кабеля в зависимости от модификации.

Описание

Назначение соединителя 2РТТ16КУЭ2Ш3В

2РТТ16КУЭ2Ш3В — это кабельная вилка из серии пылебрызгозащищённых электрических соединителей типа 2РТТ производства завода «Элекон». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц под высоким напряжением и в широком диапазоне температур.

Соединители серии 2РТТ применяются в электро-, радио- и контрольно-измерительной аппаратуре, в том числе в промышленном и военном оборудовании, где требуется высокая надёжность и стойкость к внешним воздействиям. Модель 2РТТ16КУЭ2Ш3В используется как кабельная часть соединения, как правило, для экранированного кабеля, и встраивается во внутренний монтаж аппаратуры.

Расшифровка условного обозначения

Обозначение «2РТТ16КУЭ2Ш3В» принято расшифровывать по составляющим элементам:

2РТТ — серия пылебрызгозащищённых цилиндрических соединителей «Элекон».
16 — условный размер корпуса в миллиметрах.
КУЭ — тип исполнения: кабельный, унифицированный, с экраном, то есть рассчитанный на экранированный кабель.
2Ш3 — угловой патрубок (штуцер) и конструкция крепления с типом резьбы.
В — исполнение по техническим условиям, соответствующее внутреннему монтажу с пайкой контактов.

Подтверждённые особенности и параметры

Для серии 2РТТ характерны следующие технические особенности. Максимальное рабочее напряжение составляет до 700–850 В (амплитудное значение) в зависимости от конкретного исполнения и условий эксплуатации. Рабочий ток на контакт для модели 2РТТ16КУЭ2Ш3В типично измеряется десятками ампер и обычно составляет не менее 10–20 А. Сопротивление изоляции в нормальных климатических условиях — не менее порядка 1000 МОм.

Соединители рассчитаны на интенсивные механические нагрузки. Конструктивное исполнение пылебрызгозащищённое, сочленение корпусов резьбовое, поляризация одношпоночная. Допускается многократное сочленение и расчленение — порядка 500 циклов, минимальная наработка составляет 1000 часов, срок сохраняемости — до порядка 15 лет.

Рабочий диапазон температур типично лежит в пределах от примерно минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению по техническим условиям ГЕО.364.120ТУ и АШДК.434410.060ТУ. Контакты обычно имеют серебряное покрытие, обеспечивающее хорошие электропроводные свойства и стойкость к окислению.

Конструктивные особенности и применение

Кабельная часть соединителя может выполняться с прямым или угловым патрубком, в том числе с резиновым кожухом для дополнительной защиты и герметизации. Крепление контактов чаще всего паяное, монтаж объёмный, внутренний, с возможностью подключения экранированного или неэкранированного кабеля в зависимости от модификации.

Благодаря пылебрызгозащищённому исполнению и стойкости к широкому диапазону температур изделие применимо в аппаратуре, работающей в жёстких условиях эксплуатации. Соединитель обеспечивает надёжное электрическое соединение при вибрациях, повышенной влажности и воздействии пыли, что делает его востребованным в ответственных областях, где предъявляются повышенные требования к долговечности и стабильности контакта.
