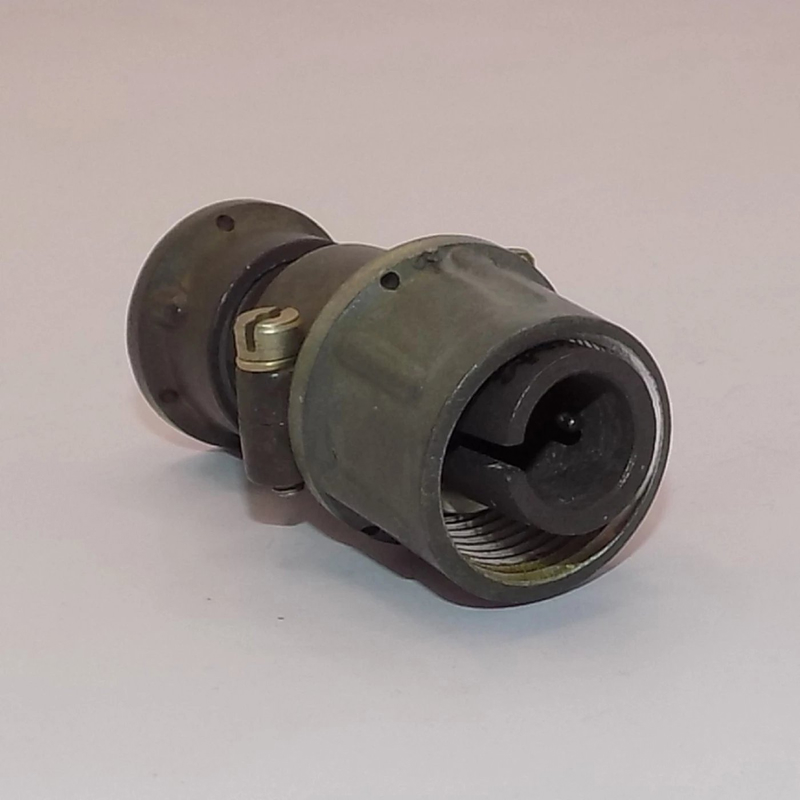

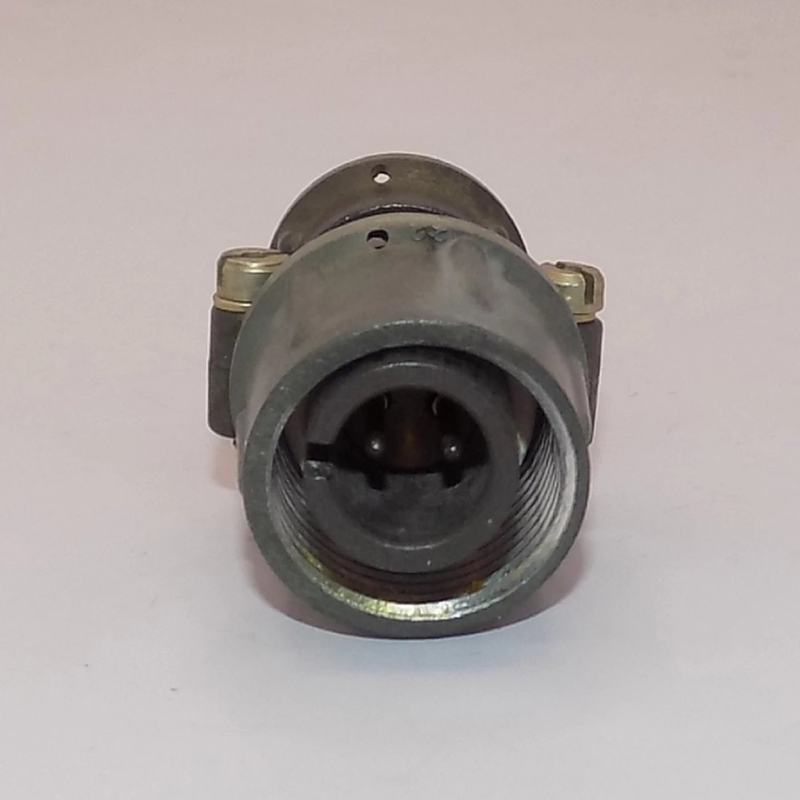

2РТТ16КУЭ2Ш3В — это цилиндрический низкочастотный соединитель пылебрызгозащищенного типа, соответствующий ТУ ГЕ0.364.120ТУ с приемкой «5» (в 2015 г.).

Общие сведения

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) во всеклиматическом исполнении. Он состоит из вилки и розетки, может быть приборным или кабельным, с резьбовым соединением и одношпоночной поляризацией корпусов. Покрытие контактов — серебро.

Характеристики

Электрические характеристики

• Рабочее напряжение: до 500 В (эффективное значение переменного тока) или 700 В (постоянного тока).
• Испытательное напряжение: 1750 В (амплитудное значение).
• Максимальный ток на контакт: до 5 А.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).

Механические характеристики

• Число сочленений-расчленений: не менее 500 циклов.

Климатические и механические воздействия

• Диапазон рабочих температур: от -60°С до +100°С.
• Повышенная относительная влажность: до 98% при температуре +35°С.
• Пониженное атмосферное давление: до 67 Па.
• Вибрационные нагрузки: до 2000 Гц с ускорением до 200 м/с².
• Ударные нагрузки: многократного действия до 1000 м/с², одиночного действия до 5000 м/с².

Расшифровка обозначения

• 2РТТ — тип: пылебрызгозащищенный соединитель.

• 16 — условный размер корпуса, мм.

• К — кабельный корпус.

• У — угловой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 2 — число контактов.

• Ш — сочетание контактов (гнездо).

• 3 — размер контактов.

• В — всеклиматическое исполнение.

Применение

Используется для внутреннего монтажа (объемного или пайкой) в приборах и оборудовании, работающих в сложных климатических условиях, включая повышенную влажность, вибрацию и удары. Подходит для экранированных кабелей в промышленной электронике, измерительной аппаратуре, системах управления и автоматизации, а также в различных видах спецтехники, где требуется надежная и стабильная работа электрических цепей в условиях агрессивных внешних воздействий.
