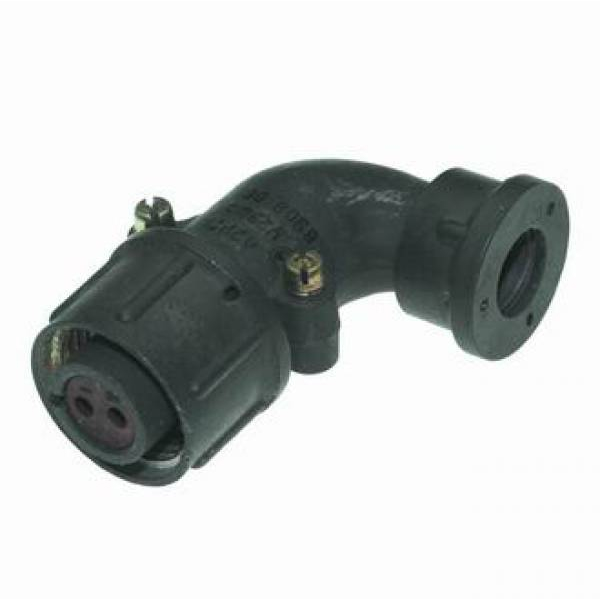

Назначение соединителя 2РТТ16КУЭ2Г3В

Соединитель цилиндрический низкочастотный 2РТТ16КУЭ2Г3В производства Элекон предназначен для надежного электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории 2РТТ16 и выпускается в пылебрызгозащищенном исполнении, что обеспечивает стабильную работу в условиях повышенной влажности, вибраций и ударных нагрузок.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он востребован в составе кабельных сборок, приборных блоков и пультов, где требуется быстрое и надежное сочленение и расчленение электрических цепей.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные производителем для данного исполнения соединителя:

• Диаметр корпуса — 25,5 мм.
• Длина варьируется в зависимости от модификации: для кабельных версий составляет около 71 мм.
• Рабочий ток — от 10 до 20 А на контакт.
• Диаметр контактов — 1,5 мм.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Ресурс сочленений-расчленений — до 500 циклов.
• Наработка — не менее 1000 часов.
• Срок сохраняемости — 15 лет.
• Приемка — «5».
• Год выпуска — 2015.

Соединитель состоит из вилки и розетки, каждая из которых может быть приборной или кабельной. Монтаж выполняется объемным способом или пайкой с внутренним креплением.

Конструктивные особенности и применение

Конструкция соединителя 2РТТ16КУЭ2Г3В рассчитана на эксплуатацию в жестких условиях. Пылебрызгозащищенное исполнение препятствует проникновению пыли и брызг внутрь корпуса, что особенно важно для аппаратуры, работающей на открытых площадках, в цехах и в полевых условиях. Цилиндрическая форма корпуса диаметром 25,5 мм обеспечивает удобство монтажа и надежную фиксацию ответных частей.

Благодаря рабочему току до 20 А на контакт и диаметру контактов 1,5 мм, соединитель подходит для передачи как сигнальных, так и силовых цепей в составе радиоэлектронной аппаратуры. Низкочастотный диапазон до 3 МГц охватывает большинство задач питания и управления.

Приемка «5» подтверждает, что изделие прошло соответствующий контроль качества. Год выпуска — 2015, срок сохраняемости составляет 15 лет, что позволяет использовать соединитель в составе ответственных изделий и хранить его в течение длительного времени без потери характеристик.

Монтаж объемным способом или пайкой с внутренним креплением делает соединитель универсальным для различных компоновок: его можно устанавливать как на кабельные сборки, так и непосредственно на приборные панели. Вибрационные и ударные нагрузки, а также перепады температуры от минус 60 °C до плюс 100 °C не нарушают работу изделия.

Таким образом, 2РТТ16КУЭ2Г3В «Элекон» представляет собой надежный цилиндрический низкочастотный соединитель общего назначения, предназначенный для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры в сложных условиях окружающей среды.
