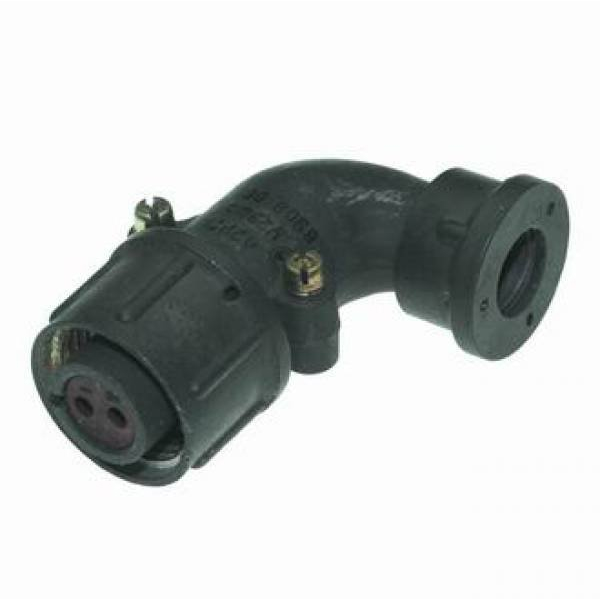

2РТТ16КУЭ2Г3В

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ16КУЭ2Г3В-(5)

2РТТ16КУЭ2Г3В-(5) — это цилиндрический низкочастотный соединитель теплостойкого типа с пылебрызгозащитой, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Он имеет кабельное исполнение с угловым патрубком (КУЭ), 2 контакта, всеклиматическое исполнение (В) и поляризацию по типу 2Г3. Максимальная токовая нагрузка на контакт достигает 20 А, сопротивление изоляции — не менее 5000 МОм, а количество сочленений-расчленений — до 500 циклов.

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +100°C, пониженное давление до 1,3·10^{-4} Па, вибрацию (1–5000 Гц, до 300 м/с²), одиночные удары до 10000 м/с² и многократные до 1500 м/с². Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Применение

Такие соединители применяются во внутренних монтажах приборов и оборудования, где требуется надежность в苛ных условиях, включая повышенную влажность и воздействие спецфакторов.

Описание

2РТТ16КУЭ2Г3В

2РТТ16КУЭ2Г3В: кабельная розетка для надёжных электрических соединений

Соединитель 2РТТ16КУЭ2Г3В представляет собой низкочастотную кабельную розетку цилиндрического типа, рассчитанную на эксплуатацию в цепях постоянного и переменного тока. Конструкция с угловым патрубком и гайкой для экранированного кабеля помогает аккуратно организовать кабельный ввод в условиях ограниченного монтажного пространства.

Разъём относится к серии 2РТТ — соединителям, востребованным в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны механическая стойкость, стабильность контакта и защищённость соединения.

Конструктивное исполнение

Маркировка 2РТТ16КУЭ2Г3В обозначает кабельное исполнение розетки с условным размером корпуса 16, двумя контактами и угловым патрубком. Угловая конструкция снижает изгибающее воздействие на кабель, позволяет рационально разместить проводку в шкафах, корпусах приборов и монтажных отсеках.

Ключевые особенности исполнения:

Кабельная розетка для установки на конце экранированного кабеля.
Металлический корпус, рассчитанный на механические и климатические нагрузки.
Угловой патрубок для вывода кабеля под углом к оси соединителя.
Гайка патрубка для фиксации и разгрузки кабеля от натяжения.
Два гнездовых контакта диаметром 1,5 мм.
Присоединение проводников методом пайки.
Серебряное покрытие контактов, способствующее снижению переходного сопротивления.
Одношпоночная поляризация, исключающая неправильное взаимное положение частей разъёма.
Резьбовая фиксация в сочленённом состоянии.

Резьбовое сочленение особенно актуально для оборудования, подверженного вибрации, ударам или периодическим перемещениям: после затяжки соединение сохраняет устойчивое механическое положение и надёжный электрический контакт.

Технические параметры

Параметр	Значение
Тип изделия	Низкочастотный цилиндрический соединитель
Исполнение	Кабельная розетка с угловым патрубком
Серия	2РТТ
Условный размер корпуса	16
Количество контактов	2
Диаметр контактов	1,5 мм
Сочетание контактов	2Г3
Тип контактов	Гнездовые
Рабочее напряжение	До 850 В амплитудного значения
Частота переменного тока	До 3 МГц
Максимальный ток на контакт	До 10 А
Общая токовая нагрузка	До 20 А
Сопротивление контакта	Не более 2,5 мОм
Сопротивление изоляции	Не менее 5000 МОм в нормальных климатических условиях
Рабочая температура	От −60 до +100 °C
Ресурс сочленений и расчленений	Не менее 500 циклов
Минимальная наработка	Не менее 1000 часов
Покрытие контактов	Серебро
Вид сочленения	Резьбовой
Поляризация	Одношпоночная

Параметры по току и сопротивлению относятся к варианту с двумя контактами диаметром 1,5 мм; при проектировании следует проверять требования конкретной документации на используемое исполнение и условия эксплуатации изделия.

Устойчивость к внешним факторам

Разъём 2РТТ16КУЭ2Г3В разработан для применения в аппаратуре, где соединение должно сохранять работоспособность не только в стационарных условиях. Для серии характерна стойкость к вибрации, механическим ударам, температурным перепадам и пониженному атмосферному давлению.

Соединители такого типа способны работать при синусоидальной вибрации в диапазоне частот до 5000 Гц, выдерживать многократные механические удары с ускорением до 150 g и одиночные удары до 1000 g. Это расширяет возможности использования в подвижной технике, промышленном оборудовании, приборостроении и системах, работающих в сложной внешней среде.

Пылебрызгозащищённое исполнение корпуса дополнительно помогает уменьшить воздействие неблагоприятных факторов при корректно выполненном монтаже и полном резьбовом сочленении ответных частей.

Применение 2РТТ16КУЭ2Г3В

Кабельная розетка 2РТТ16КУЭ2Г3В может применяться для организации разъёмных соединений в следующих системах:

В шкафах управления, автоматики и телемеханики.
В промышленной радиоэлектронной аппаратуре.
В измерительных комплексах и испытательном оборудовании.
В системах электропитания и управления с умеренной токовой нагрузкой.
В аппаратуре связи, радиотехнических устройствах и блоках контроля.
В транспортной, специальной и вибронагруженной технике.
В кабельных сборках, где требуется подключение экранированного кабеля с угловым выводом.

Например, в приборном отсеке, где кабель не должен выступать за габарит корпуса, угловой патрубок 2РТТ16КУЭ2Г3В позволяет вывести проводку вдоль стенки или монтажной панели, уменьшив радиус изгиба и вероятность механического повреждения кабеля.

Что учитывать при монтаже

Для получения стабильного и долговечного соединения необходимо соблюдать технологию монтажа:

Подбирать ответную часть с совместимым контактным сочетанием 2Г3 и соответствующим размером корпуса.
Выполнять пайку проводников с соблюдением требований к сечению кабеля, температурному режиму и качеству изоляции.
Использовать экранированный кабель в соответствии с конструкцией патрубка и правильно фиксировать его гайкой.
Не допускать чрезмерного натяжения, перекручивания и малых радиусов изгиба кабеля у патрубка.
Контролировать чистоту контактов и состояние резьбового соединения перед сочленением.
Полностью затягивать резьбовую муфту, не прикладывая избыточного усилия, способного повредить резьбу или элементы корпуса.

2РТТ16КУЭ2Г3В сочетает компактный корпус, двухконтактную схему, угловой кабельный ввод и резьбовую фиксацию. Это делает соединитель практичным решением для формирования надёжных разъёмных электрических подключений в оборудовании с повышенными требованиями к механической прочности и условиям эксплуатации.
