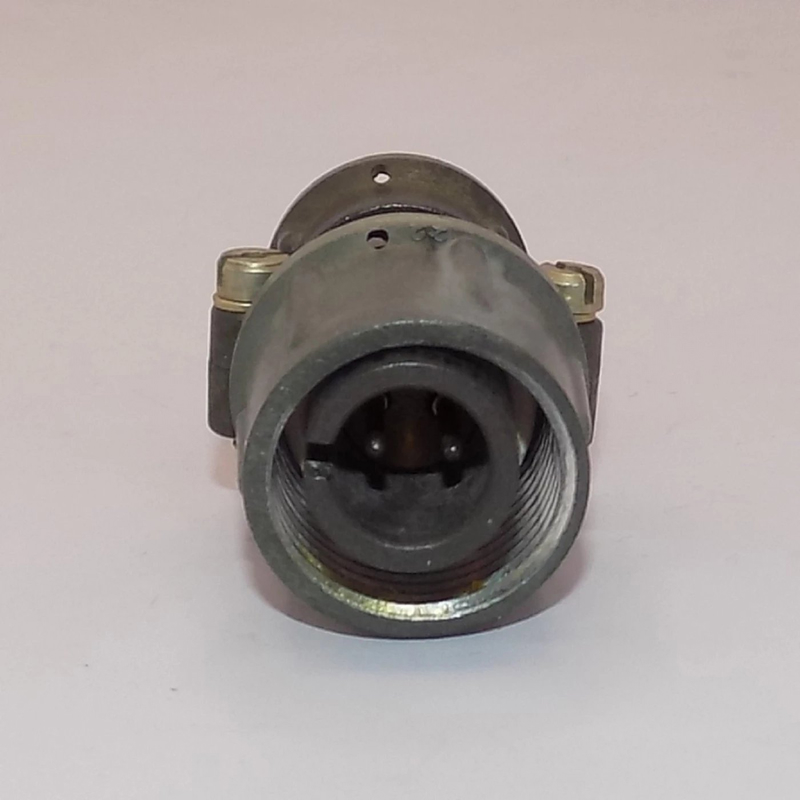

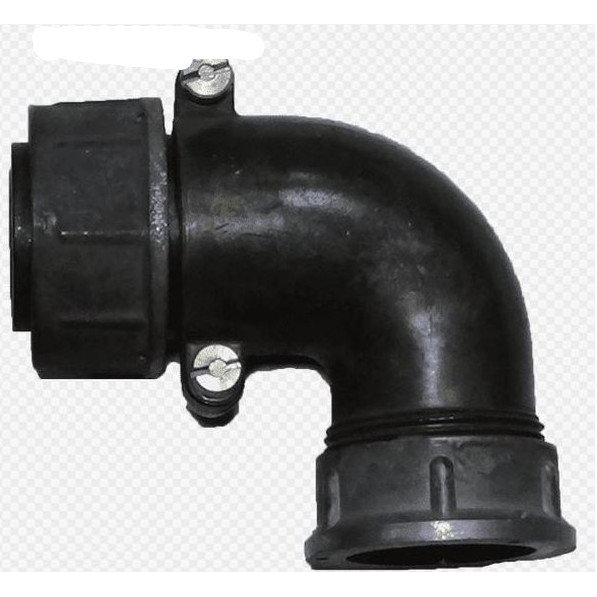

2РТТ16КУЭ1Ш2В 2015г «5» Элекон

Цена:

2900 ₽

В наличии: 99 шт.

Производитель: Элекон

Технические характеристики

2РТТ16КУЭ1Ш2В «5» — это российский низкочастотный цилиндрический разъём круглого сечения, производимый заводом «Элекон» по техническим условиям ГЕ0.364.120ТУ. Он относится к пылебрызгозащищённым соединителям всеклиматического исполнения и предназначен для работы в электрических цепях постоянного и переменного тока (до 3 МГц) в промышленной и радиоэлектронной аппаратуре.

Серия 2РТТ — низкочастотные цилиндрические разъёмы общего назначения.
«16» — условный размер корпуса (диаметр габарита).
«КУЭ» — кабельная часть с эластичным патрубком для экранированного кабеля, что обеспечивает защиту от помех и пыли.
«1Ш» — вилка первого конструктивного исполнения; «2В» — всеклиматическое исполнение, предназначенное для эксплуатации в широком диапазоне климатических условий.

Соединитель применяется во внутреннем монтаже приборов и устройств, в том числе в условиях повышенной вибрации и ударных нагрузок. Он используется в электрических цепях постоянного и переменного тока при напряжении до 850 В (амплитудное значение), как элемент систем связи, управления и электропитания.

Рабочий ток на контакт может достигать десятков–сотен ампер в зависимости от конструкции контактов серии 2РТТ (для других вариантов серии указаны значения порядка 10–50 А на контакт).
Соединитель рассчитан на работу в диапазоне температур примерно от −60 до +100 °C, что типично для всеклиматического исполнения серии 2РТТ.
Разъём выдерживает вибрацию вплоть до единиц килогерц и кратковременные ударные нагрузки, что позволяет применять его в бортовых и мобильных системах.

Корпус цилиндрический с резьбовым соединением, обеспечивающим надёжную фиксацию и пылебрызгозащиту.
Используется одношпоночная поляризация, исключающая неправильное соединение вилки и розетки.
Вилка 2РТТ16КУЭ1Ш2В — кабельная, с патрубком под экранированный кабель, что сохраняет целостность экрана и повышает электромагнитную совместимость.

Описание

Назначение соединителя

2РТТ16КУЭ1Ш2В «5» — российский низкочастотный цилиндрический разъём круглого сечения, выпускаемый заводом «Элекон» по техническим условиям ГЕ0.364.120ТУ. Изделие относится к пылебрызгозащищённым соединителям всеклиматического исполнения и предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в промышленной и радиоэлектронной аппаратуре, а также во внутреннем монтаже приборов и устройств.

Основное назначение вилки — обеспечение надёжного электрического соединения кабельных линий с ответными частями в составе систем связи, управления и электропитания. Благодаря всеклиматическому исполнению соединитель сохраняет работоспособность в широком диапазоне внешних условий.

Конструктивные особенности и маркировка

Обозначение 2РТТ16КУЭ1Ш2В построено по стандартной системе маркировки серии 2РТТ — низкочастотных цилиндрических разъёмов общего назначения. Каждый элемент индекса несёт конкретную информацию о конструкции изделия.

«2РТТ» — тип низкочастотного цилиндрического разъёма общего назначения.
«16» — условный размер корпуса, определяющий диаметр габарита.
«КУЭ» — кабельная часть с эластичным патрубком под экранированный кабель.
«1Ш» — вилка первого конструктивного исполнения.
«2В» — всеклиматическое исполнение для эксплуатации в широком диапазоне климатических условий.

Корпус имеет цилиндрическую форму и резьбовое соединение, которое обеспечивает надёжную фиксацию сочленённых частей и пылебрызгозащиту. Применена одношпоночная поляризация, исключающая неправильное соединение вилки и розетки. Исполнение КУЭ с патрубком под экранированный кабель сохраняет целостность экрана и повышает электромагнитную совместимость оборудования.

Технические характеристики и условия эксплуатации

Соединитель рассчитан на работу в цепях постоянного и переменного тока при напряжении до 850 В (амплитудное значение). Рабочий ток на контакт может достигать десятков–сотен ампер в зависимости от конструкции контактов серии 2РТТ; для других вариантов серии указываются значения порядка 10–50 А на контакт.

Диапазон рабочих температур составляет примерно от минус 60 до плюс 100 градусов Цельсия, что типично для всеклиматического исполнения серии 2РТТ. Разъём выдерживает вибрацию вплоть до единиц килогерц и кратковременные ударные нагрузки, что позволяет применять его в бортовых и мобильных системах.

Применение

Вилка 2РТТ16КУЭ1Ш2В «5» используется во внутреннем монтаже приборов и устройств, в том числе в условиях повышенной вибрации и ударных нагрузок. Она востребована как элемент систем связи, управления и электропитания, где требуется пылебрызгозащищённое и помехозащищённое соединение.

Изделие поставляется с приёмкой «5»; год выпуска — 2015. Артикул товара — 50510. Страна производства — Россия, производитель — завод «Элекон».
