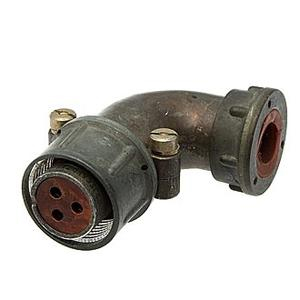

2РТТ16КУЭ1Г2В — это разъём (АО « завод Элекон», г. Казань), выпущенный в 2015 году с приёмкой «5» (вероятно, военная или специальная). Он относится к серии пылебрызгозащищённых соединителей 2РТТ по ТУ ГЕО.364.120ТУ.

Описание серии и основные характеристики

Соединители 2РТТ предназначены для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Состоят из вилки и розетки, приборных или кабельных частей с резьбовым соединением и одношпоночной поляризацией.

Основные характеристики 2РТТ16КУЭ1Г2В:

• Тип соединителя: Пылебрызгозащищённый, обеспечивает защиту от пыли и брызг.
• Количество контактов: 1.
• Тип контакта: Розетка (Г).
• Конструкция корпуса: Кабельный корпус с угловым патрубком, что удобно для монтажа в ограниченном пространстве.
• Тип кабеля: Предназначен для экранированного кабеля, что обеспечивает повышенную электромагнитную совместимость и защиту от помех.
• Способ монтажа: Объёмный (пайковый), надёжный способ соединения контактов.
• Номинальное напряжение: До 850 В.
• Частотный диапазон: До 3 МГц (для переменного тока).
• Тип сочленения: Резьбовое, гарантирует прочное и надёжное механическое соединение.
• Поляризация: Одношпоночная, предотвращает неправильное сочленение.
• Климатическое исполнение: Всеклиматическое (В), обеспечивает стабильную работу в широком диапазоне температур и влажности.
• Приёмка: «5» (военная или специальная), что гарантирует повышенную надёжность, долговечность и соответствие строгим стандартам качества, необходимым для критически важных применений.

Расшифровка обозначения

• 2РТТ : тип — пылебрызгозащищённый.

• 16 : условный размер корпуса.

• КУ : кабельный корпус с угловым патрубком.

• Э : гайка патрубка для экранированного кабеля.

• 1Г2В : 1 контакт, розетка (Г), сочетание 2, всеклиматическое исполнение (В).

Применение

Разъёмы серии 2РТТ, в частности модель 2РТТ16КУЭ1Г2В, используются для внутреннего монтажа в приборах во всеклиматическом исполнении, с экранированным кабелем, объёмным или пайковым способом.

Благодаря своим высоким характеристикам, таким как пылебрызгозащищённость, всеклиматическое исполнение, возможность работы с экранированным кабелем и высокий уровень приёмки «5», эти соединители находят широкое применение в следующих областях:

• Военная и оборонная техника: Используются в системах связи, радиолокационных станциях, бортовом оборудовании, наземных и морских комплексах, где требуется исключительная надёжность и устойчивость к экстремальным условиям эксплуатации (вибрации, удары, перепады температур, влажность).
• Авиационная и космическая промышленность: Применяются в бортовой аппаратуре самолётов, вертолётов, космических аппаратов, системах управления и навигационных приборах, где критически важны минимальный вес, виброустойчивость и защита от внешних факторов.
• Промышленное оборудование: Подходят для аппаратуры, эксплуатируемой в жёстких производственных условиях с повышенной влажностью, запылённостью, воздействием агрессивных сред и вибраций, например, в горнодобывающей, нефтегазовой, химической промышленности.
• Морской и речной флот: Используются в электрооборудовании судов, обеспечивая надёжное соединение в условиях повышенной влажности, солевого тумана и механических нагрузок.
• Измерительная и контрольная аппаратура: Входят в состав высокоточного оборудования, эксплуатируемого в полевых или неблагоприятных условиях, требующего стабильной работы и защиты электрических цепей.
• Специальная электроника: Применяются в различных устройствах специального назначения, где критичны электромагнитная совместимость (за счёт экранирования кабеля) и общая надёжность соединения.
