Назначение

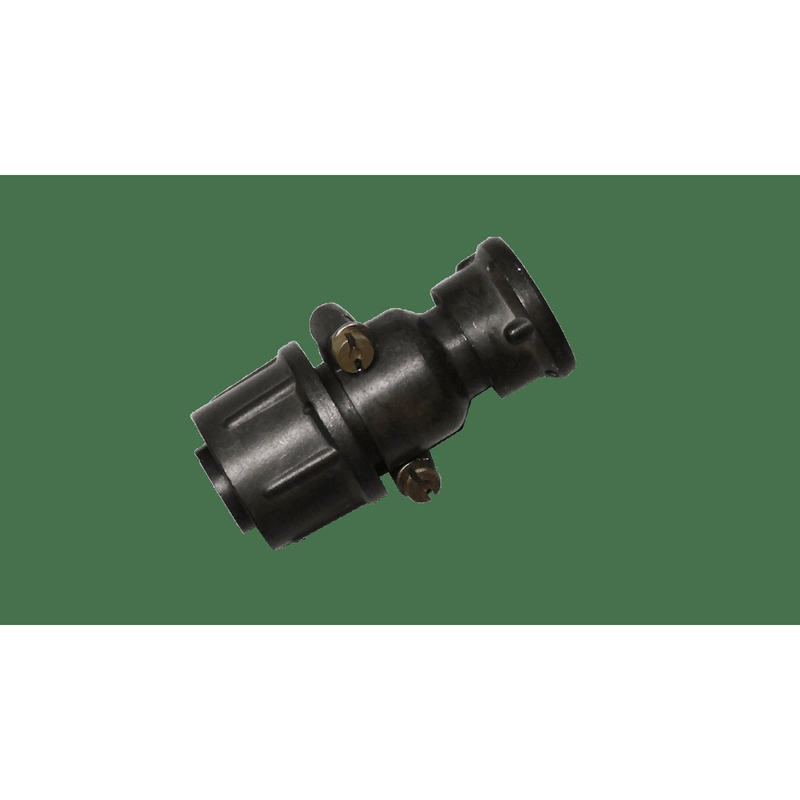

2РТТ16КПН2Ш3В Элекон «5» — кабельная вилка цилиндрического соединителя серии 2РТТ, предназначенная для надёжного соединения в электрических цепях. Изделие применяется для объёмного монтажа и обеспечивает коммутацию проводников в условиях повышенных требований к виброустойчивости, ударопрочности и климатической стойкости.

Соединитель относится к пылевлагозащищённым разъёмам всеклиматического исполнения и может использоваться в том числе во взрывоопасных средах по ТУ ГЕО.364.120. Производитель — завод Элекон, исполнение «5».

Подтверждённые особенности

Конструкция вилки включает прямой патрубок с гайкой для неэкранированного кабеля и одношпоночную поляризацию корпусов, что исключает неправильное сочленение. Присоединение проводов выполняется пайкой.

• Условный размер корпуса — 16.
• Количество контактов — 2.
• Способ присоединения проводов — пайка.
• Максимальное рабочее напряжение — до 700–850 В.
• Номинальная частота — до 3 МГц.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Поляризация корпусов — одношпоночная.
• Патрубок — прямой, с гайкой, для неэкранированного кабеля.

Вилка выдерживает синусоидальную вибрацию с частотой от 1 до 10000 Гц и ускорением до 100 метров на секунду в квадрате, а также механические удары до 1500 метров на секунду в квадрате.

Условия эксплуатации и надёжность

Рабочая температура составляет от минус 60 до плюс 100 градусов Цельсия, по некоторым данным — до плюс 180 градусов Цельсия. Срок сохраняемости — 20 лет.

• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — не менее 500.
• Исполнение — всеклиматическое, пылевлагозащищённое.

Применение

Соединитель 2РТТ16КПН2Ш3В востребован при объёмном монтаже в электрических цепях, где требуется устойчивость к вибрации, ударам, перепадам температуры и воздействию влаги и пыли. Благодаря исполнению «5» и соответствию ТУ ГЕО.364.120 изделие применимо в том числе во взрывоопасных средах. Приёмка «5», год выпуска — 2015.
