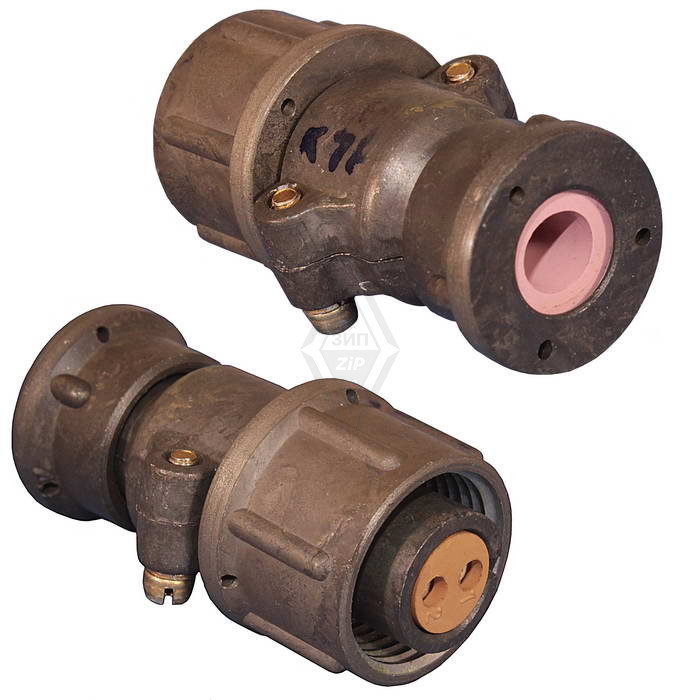

2РТТ16КПН1Ш2В 2015г «5» Элекон

Цена:

2900 ₽

В наличии: 111 шт.

Производитель: Элекон

Технические характеристики

2РТТ16КПН1Ш2В «5» — это кабельная вилка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных соединителей 2РТТ.

Конструкция предназначена для внутреннего монтажа в всеклиматическом исполнении по ТУ ГЕ0.364.120. Имеет условный размер корпуса 16, 1 контакт из латуни с серебряным покрытием (диаметр 3,5 мм), рабочий ток до 50 А на контакт и сопротивление не более 0,75 мОм.

Разъем выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, многократные удары 150 g и однократные до 1000 g (длительность 0,1–3 мс).

Рабочий диапазон температур — от -60 до +100 °С, сопротивление изоляции ≥1000 МОм, количество сочленений — до 500.

Вилка выполнена из карболита с коричневым изолятором, одношпоночной поляризацией, резьбой накидной гайки M20×1,5. Габариты: 71×25,5×31 мм, диаметр корпуса 25,5 мм, масса около 18 г.

Предназначена для пайки, объемного монтажа, работы в цепях переменного и постоянного тока до 3 МГц при напряжении до 850 В.

Вид приемки «5» соответствует ВП, ПЗ (высокая надежность).

Описание

Назначение и область применения

2РТТ16КПН1Ш2В «5» — кабельная вилка производства АО «Завод Элекон», входящая в серию цилиндрических низкочастотных соединителей 2РТТ. Изделие предназначено для внутреннего монтажа и применяется для пайки и объёмного монтажа в электрических цепях переменного и постоянного тока частотой до 3 МГц при напряжении до 850 В. Вилка рассчитана на эксплуатацию в составе ответных частей серии 2РТТ и используется там, где требуется надёжное соединение при воздействии интенсивных механических и климатических нагрузок.

Всеклиматическое исполнение по ТУ ГЕ0.364.120 позволяет применять соединитель в условиях повышенной влажности, перепадов температур и вибрации. Вид приёмки «5» соответствует приёмке ВП и ПЗ, то есть изделие относится к категории высокой надёжности и предназначено для ответственных применений.

Конструкция и материалы

Корпус вилки имеет условный размер 16, изготовлен из карболита, изолятор — коричневый. Поляризация одношпоночная, что исключает неправильное сочленение с ответной частью. Накидная гайка имеет резьбу M20 на 1,5. Габаритные размеры составляют 71 на 25,5 на 31 мм, диаметр корпуса — 25,5 мм, масса — около 18 г.

Вилка оснащена одним контактом из латуни с серебряным покрытием диаметром 3,5 мм. Рабочий ток на контакт достигает 50 А, переходное сопротивление контакта — не более 0,75 мОм. Сопротивление изоляции составляет не менее 1000 МОм, а ресурс по количеству сочленений — до 500 циклов.

Технические характеристики

Количество контактов: 1, материал — латунь с серебряным покрытием, диаметр 3,5 мм.
Рабочий ток: до 50 А на контакт.
Переходное сопротивление контакта: не более 0,75 мОм.
Рабочее напряжение: до 850 В.
Рабочая частота: до 3 МГц.
Сопротивление изоляции: не менее 1000 МОм.
Количество сочленений: до 500.
Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
Синусоидальная вибрация: 1–5000 Гц с ускорением 30 g.
Акустические шумы: до 170 дБ.
Многократные удары: 150 g; однократные удары: до 1000 g длительностью от 0,1 до 3 мс.
Вид приёмки: «5», соответствует ВП и ПЗ.

Особенности эксплуатации и монтажа

Монтаж вилки выполняется пайкой с последующей укладкой проводников объёмным способом. Одношпоночная поляризация и резьбовое соединение накидной гайки M20 на 1,5 обеспечивают механическую фиксацию и защиту от самоотвинчивания при вибрации. Устойчивость к акустическим шумам до 170 дБ и ударным нагрузкам до 1000 g делает соединитель пригодным для работы на подвижных объектах и в условиях интенсивного механического воздействия.

Указанный экземпляр выпущен в 2015 году. Сочетание высокого рабочего тока, широкого температурного диапазона и всеклиматического исполнения позволяет использовать вилку 2РТТ16КПН1Ш2В «5» в составе силовых и сигнальных цепей ответственных систем, где предъявляются повышенные требования к надёжности соединения.
