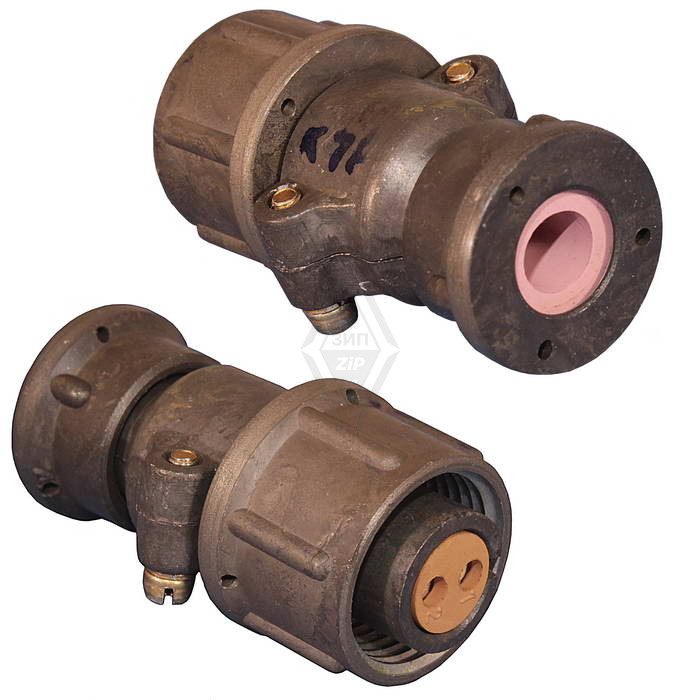

Назначение соединителя 2РТТ16КПН1Ш2В

2РТТ16КПН1Ш2В — это кабельная вилка пылебрызгозащищённого типа, предназначенная для электрического соединения цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре. Соединитель относится к серии 2РТТ и выпускается заводом «Элекон». Модификация «5» (2015 года) выполнена во всеклиматическом исполнении, что допускает эксплуатацию изделия в различных климатических зонах.

Изделие применяется как соединитель общего назначения для цепей с рабочей частотой до 3 МГц. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и стабильный электрический контакт при воздействии вибрации и механических нагрузок.

Конструкция и расшифровка обозначения

Обозначение 2РТТ16КПН1Ш2В построено по стандартной схеме и содержит информацию о типе, размере корпуса и контактной конфигурации изделия.

• 2РТТ — серия соединителей, к которой относится изделие.
• 16 — условный размер корпуса.
• К — кабельная часть, то есть вилка монтируется на кабель.
• П — прямой патрубок для ввода кабеля.
• Н — гайка для неэкранированного кабеля.
• 1Ш2В — сочетание контактов: один штырь и два гнезда.
• Ш в составе обозначения также указывает на штыревое исполнение контактной части.

Корпус соединителя выполнен в пылебрызгозащищённом исполнении. Контакты имеют серебряное покрытие, а монтаж проводов осуществляется пайкой. Такое сочетание конструктивных решений обеспечивает низкое переходное сопротивление и устойчивость к коррозионным воздействиям.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применимость в аппаратуре различного назначения.

• Рабочее напряжение: до 700 В (амплитудное значение).
• Рабочий ток на контакт: зависит от диаметра контакта в данной конфигурации (например, до 2 А, 5 А или 10 А).
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество циклов сочленений-расчленений: до 500.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Виброустойчивость: диапазон частот от 1 до 5000 Гц с ускорением до 200 метров на секунду в квадрате (20 g).
• Устойчивость к многократным ударам: до 1000 метров на секунду в квадрате (100 g).
• Устойчивость к одиночным ударам: до 5000 метров на секунду в квадрате (500 g).
• Повышенная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Пониженное атмосферное давление: до 0,67 килопаскаля (5 миллиметров ртутного столба).

Области применения

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря пылебрызгозащищённому и всеклиматическому исполнению изделие востребовано в следующих областях:

• авиационная и космическая техника;
• промышленное и технологическое оборудование;
• медицинская аппаратура;
• измерительные и контрольные приборы;
• судовое и морское оборудование;
• военная техника и специализированные системы, где важны высокая надёжность и защищённость соединения.

Сочетание стойкости к вибрации, ударам, повышенной влажности и пониженному атмосферному давлению делает 2РТТ16КПН1Ш2В подходящим решением для ответственных узлов, работающих в жёстких условиях эксплуатации. Изделие сохраняет рабочитоспособность в широком температурном диапазоне и рассчитано на длительный срок службы при соблюдении правил монтажа пайкой и рекомендаций по сборке резьбового сочленения.
