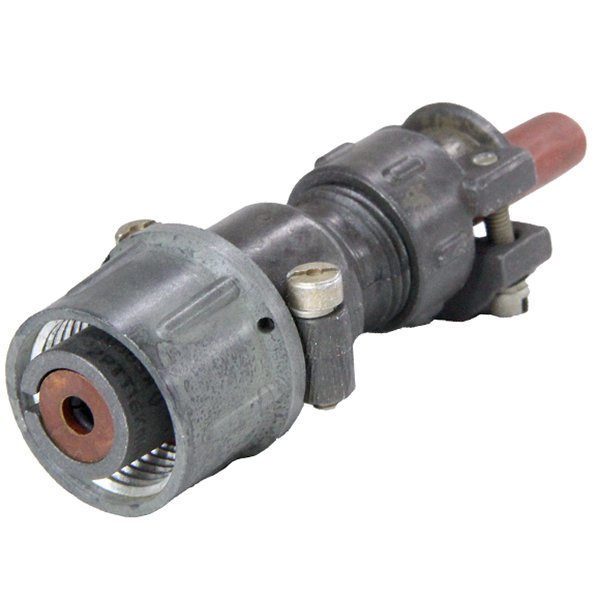

2РТТ16КПН1Г2В

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединитель 2РТТ16КПН1Г2В — это цилиндрический низкочастотный электрический разъём из серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком и гайкой для монтажа неэкранированного кабеля. Он относится к всеклиматическому, пылебрызгозащищённому и не‑герметичному исполнению, предназначен для эксплуатации в широком диапазоне окружающих условий.

Разъём используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в промышленном, транспортном и приборном оборудовании, где требуется надёжное соединение кабелей с блоками питания или приборами. Серия 2РТТ ориентирована на применение в условиях вибрации, механических нагрузок и сложной климатики, включая теплостойкое и тропикоустойчивое исполнение.

Тип: кабельная розетка 2РТТ, низкочастотная, цилиндрическая, для объемного монтажа.
Количество контактов и их сочетание: один контакт, диаметром около 3,5 мм, с установкой на один патрубок.
Сопротивление контакта не более примерно 0,75 мОм, что обеспечивает малые потери и стабильность соединения.
Максимальное амплитудное напряжение цепи — до 850 В, что позволяет использовать разъём в сетях как низкого, так и повышенного напряжения.
Сопротивление изоляции в нормальных условиях не менее нескольких тысяч мегаом, что гарантирует хорошую электрическую изоляцию между контактами и корпусом.

Корпус и патрубок выполнены из металла, изолятор — из термореактопласта (например, карболита), контакты обычно выполняются из серебра или с серебряным покрытием для снижения переходного сопротивления. Соединение с кабелем осуществляется через пайку или обжим проводов в кабельном варианте, а фиксация на кабель обеспечивается гайкой и прямым патрубком для неэкранированного кабеля.

Описание

2РТТ16КПН1Г2В

2РТТ16КПН1Г2В: кабельная розетка для надёжных силовых и сигнальных соединений

2РТТ16КПН1Г2В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком. Разъём предназначен для формирования разъёмного соединения в цепях постоянного и переменного тока, где важны стойкость к вибрациям, надёжная фиксация и стабильные электрические параметры.

Конструкция изделия ориентирована на внутренний объёмный монтаж и подключение неэкранированного кабеля. Резьбовое сочленение позволяет надёжно фиксировать пару «вилка–розетка», а одношпоночная поляризация исключает неверную ориентацию при соединении.

Конструктивные особенности

Маркировка 2РТТ16КПН1Г2В указывает на принадлежность изделия к цилиндрическим разъёмам серии 2РТТ. Исполнение представляет собой кабельную розетку с прямым патрубком и гайкой, рассчитанную на монтаж неэкранированного кабеля.

Ключевые особенности конструкции:

Условный размер корпуса — 16.
Тип контакта — гнездовой контакт розетки.
Количество контактов — 1.
Диаметр контактного элемента — 3,5 мм.
Материал корпуса — металл.
Материал изолятора — карболит.
Покрытие контакта — серебро.
Способ присоединения проводника — пайка.
Фиксация соединённого положения — резьбовая.
Поляризация корпуса — одношпоночная.

Серебряное покрытие контактной поверхности способствует снижению переходного сопротивления и повышению стабильности электрического контакта в течение эксплуатационного ресурса.

Основные технические параметры

Разъём 2РТТ16КПН1Г2В рассчитан на использование в низкочастотных электрических цепях постоянного и переменного тока с частотой до 3 МГц. Допустимое амплитудное напряжение цепи достигает 850 В.

Параметр	Значение
Серия соединителя	2РТТ
Исполнение	Кабельная розетка с прямым патрубком
Условный размер корпуса	16
Количество контактов	1
Диаметр контакта	3,5 мм
Предельная токовая нагрузка на контакт	до 50 А
Максимальная суммарная токовая нагрузка	до 50 А
Напряжение цепи, амплитудное значение	до 850 В
Рабочая частота переменного тока	до 3 МГц
Сопротивление контакта	не более 0,75 мОм
Сопротивление изоляции	не менее 5000 МОм
Рабочая температура	от −60 до +100 °C
Ресурс сочленений и расчленений	500 циклов
Минимальная наработка	1000 часов

Указанные параметры характеризуют исполнение 2РТТ16 с одним контактом диаметром 3,5 мм; при проектировании оборудования следует сверять применимость изделия с действующими техническими условиями и документацией на конкретную партию.

Устойчивость к внешним воздействиям

Цилиндрический разъём 2РТТ16КПН1Г2В предназначен для работы в условиях, где оборудование может испытывать температурные перепады, вибрационные нагрузки и механические воздействия. Диапазон рабочих температур от −60 до +100 °C позволяет использовать соединитель в промышленной, транспортной, энергетической и специализированной аппаратуре.

Для типоисполнения 2РТТ16 заявлена работоспособность при синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с². Также приводятся показатели стойкости к одиночным механическим ударам до 10 000 м/с² и многократным ударам до 1500 м/с².

Такие характеристики важны для оборудования, в котором соединение подвергается вибрациям: в шкафах управления, силовых установках, измерительных комплексах, подвижной технике и устройствах промышленной автоматики.

Области применения

Разъём 2РТТ16КПН1Г2В применяется для разъёмного подключения одиночной электрической цепи с относительно высокой токовой нагрузкой. Благодаря металлическому корпусу, резьбовой фиксации и одному контакту диаметром 3,5 мм изделие подходит для передачи питания, силовых сигналов либо соединения отдельных функциональных узлов оборудования.

Типичные сферы применения:

Промышленное электрооборудование и системы автоматизации.
Силовые и распределительные устройства.
Контрольно-измерительная аппаратура.
Радиоэлектронные и радиотехнические комплексы.
Испытательные стенды и лабораторное оборудование.
Транспортные, энергетические и специализированные технические системы.
Оборудование, требующее периодического разъединения кабельных линий без демонтажа проводки.

Для сопряжения применяется соответствующая ответная часть серии 2РТТ или совместимые блочные соединители, предусмотренные техническими условиями.

Что учитывать при монтаже

Перед установкой 2РТТ16КПН1Г2В следует проверить соответствие диаметра и типа кабеля конструкции патрубка, а также убедиться в допустимости выбранного сечения проводника для рабочей токовой нагрузки. Контактное соединение выполняется пайкой, поэтому важны качественная подготовка жилы, корректный температурный режим пайки и отсутствие попадания припоя на изоляционные элементы.

При эксплуатации рекомендуется:

Не превышать допустимые значения тока, напряжения и температуры.
Исключать механическую нагрузку на место пайки и кабельный ввод.
Контролировать полярность и правильность ориентации перед резьбовым сочленением.
Проверять состояние контактов перед повторным подключением.
Не допускать загрязнения контактных поверхностей и повреждения серебряного покрытия.
Подбирать ответную часть строго по совместимому типоисполнению и документации серии.

2РТТ16КПН1Г2В — практичное решение для создания устойчивого разъёмного кабельного соединения в низкочастотных цепях. Сочетание одного мощного контакта, резьбовой фиксации, металлического корпуса и широкого температурного диапазона делает этот соединитель востребованным элементом в промышленной и специальной электротехнике.
