2РТТ16КПН-2Ш-3В

Цена:

2200 ₽

Технические характеристики

2РТТ16КПН-2Ш-3В

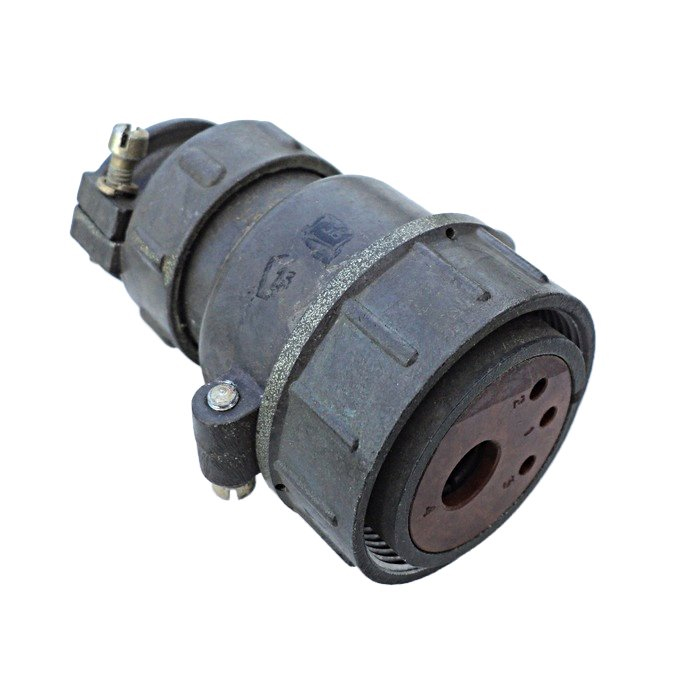

2РТТ16КПН-2Ш-3В — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей в различных электро- и радиоаппаратах.

Основные характеристики

Соединитель имеет условный размер корпуса 16, 2 контакта диаметром 1,5 мм с сопротивлением не более 2,5 мОм и максимальной токовой нагрузкой на контакт до 10 А (общая — до 20 А). +1
Максимальное рабочее напряжение — до 700–850 В, номинальная частота — до 3 МГц, сопротивление изоляции — не менее 1000 МОм. +1
Тип патрубка — прямой, с гайкой для неэкранированного кабеля, присоединение проводов — пайкой; сочленение резьбовое с одношпоночной поляризацией.

Условия эксплуатации

Работает при температурах от -60 до +100 °C (смена температур до +180 °C), повышенной влажности до 98% при +40 °C и пониженном давлении до 1,3·10⁻⁴ Па. +1
Выдерживает синусоидальную вибрацию 1–10000 Гц с ускорением 100 м/с², механические удары до 10000 м/с² и линейное ускорение 2000 м/с². +1
Минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — 20 лет.

Расшифровка обозначения

2РТТ — тип соединителя (пылевлагозащищенный, теплостойкий, всеклиматический); 16 — размер корпуса; К — кабельный корпус; П — прямой патрубок; Н — гайка для неэкранированного кабеля; 2Ш — 2 контакта; 3В — всеклиматическое исполнение.

Описание

Назначение

2РТТ16КПН-2Ш-3В — это кабельная вилка цилиндрического низкочастотного разъёма серии 2РТТ. Изделие предназначено для надёжного соединения электрических цепей в различных электро- и радиоаппаратах. Как кабельная часть соединителя, вилка монтируется на конце кабеля и обеспечивает механическое сочленение с ответной частью, а также электрический контакт между проводниками соединяемых цепей.

Соединитель относится к пылевлагозащищённым, теплостойким и всеклиматическим изделиям, что определяет область его применения: аппаратура, работающая в широком диапазоне температур, при повышенной влажности, пониженном давлении, вибрациях и механических ударах. Тип патрубка — прямой, с гайкой для неэкранированного кабеля, присоединение проводов выполняется пайкой.

Конструкция и расшифровка обозначения

Маркировка 2РТТ16КПН-2Ш-3В содержит полную информацию о конструкции и исполнении изделия:

2РТТ — тип соединителя: пылевлагозащищённый, теплостойкий, всеклиматический.
16 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
2Ш — количество контактов, равное двум.
3В — всеклиматическое исполнение.

Сочленение частей разъёма резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает стабильность соединения при механических воздействиях.

Электрические параметры

Соединитель имеет два контакта диаметром 1,5 мм. Сопротивление каждого контакта составляет не более 2,5 мОм. Максимальная токовая нагрузка на один контакт достигает 10 А, общая токовая нагрузка на изделие — до 20 А. Максимальное рабочее напряжение — до 700–850 В. Номинальная частота — до 3 МГц. Сопротивление изоляции — не менее 1000 МОм.

Условия эксплуатации

Изделие работоспособно при температурах от минус 60 до плюс 100 градусов Цельсия, при смене температур до плюс 180 градусов Цельсия. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля.

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 10000 Гц с ускорением 100 метров на секунду в квадрате, механические удары до 10000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Показатели надёжности и применение

Минимальная наработка изделия составляет 1000 часов. Число сочленений-расчленений — не менее 500 циклов. Срок сохраняемости — 20 лет. Эти показатели подтверждают пригодность вилки для аппаратуры, к которой предъявляются требования по длительному хранению и многократному подключению.

Область применения охватывает электро- и радиоаппаратуру, где требуется компактное двухконтактное соединение с резьбовой фиксацией и защитой от пыли и влаги. Применение вилки целесообразно в цепях с токами до 10 А на контакт, напряжениями до 700–850 В и частотами до 3 МГц, в том числе в условиях вибрации, ударов, пониженного давления и широкого диапазона температур.

Комплектация и особенности монтажа

Корпус кабельный, патрубок прямой — обеспечивает ввод неэкранированного кабеля.
Гайка для неэкранированного кабеля — фиксирует кабель в патрубке.
Присоединение проводов — пайкой.
Сочленение — резьбовое с одношпоночной поляризацией.

Монтаж выполняется пайкой проводов к двум контактам диаметром 1,5 мм с последующей сборкой корпуса и затяжкой гайки патрубка. Ответная часть для сочленения в данных о товаре не указана.

Ключевые подтверждённые характеристики

Тип изделия: кабельная вилка цилиндрического низкочастотного разъёма серии 2РТТ.
Условный размер корпуса: 16.
Число контактов: 2, диаметр контакта 1,5 мм.
Сопротивление контакта: не более 2,5 мОм.
Токовая нагрузка: до 10 А на контакт, до 20 А общая.
Максимальное рабочее напряжение: до 700–850 В.
Номинальная частота: до 3 МГц.
Сопротивление изоляции: не менее 1000 МОм.
Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, смена температур до плюс 180 градусов Цельсия.
Влажность: до 98 процентов при плюс 40 градусов Цельсия; пониженное давление: до 1,3 на 10 в минус четвёртой степени Паскаля.
Вибрация: 1–10000 Гц при ускорении 100 метров на секунду в квадрате; удары до 10000 метров на секунду в квадрате; линейное ускорение 2000 метров на секунду в квадрате.
Наработка: не менее 1000 часов; сочленений-расчленений: не менее 500; срок сохраняемости: 20 лет.
Исполнение: всеклиматическое, пылевлагозащищённое, теплостойкое.
Артикул: 5052; категория: 2РТТ16; производитель не указан.
