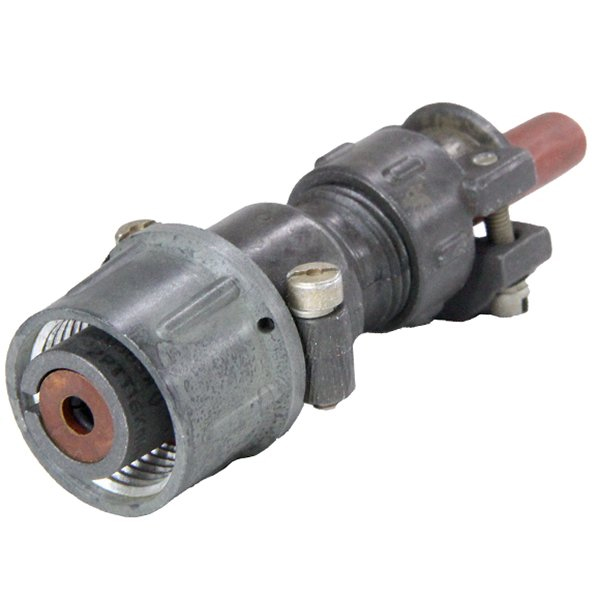

Назначение соединителя 2РТТ16КПН-1Г-2В

2РТТ16КПН-1Г-2В представляет собой кабельную розетку из серии низкочастотных цилиндрических соединителей 2РТТ. Изделие предназначено для надёжного подключения в электрических цепях переменного и постоянного тока и применяется в промышленных и приборных системах, где требуется высокая устойчивость к внешним воздействиям. Розетка относится к категории 2РТТ16 и выпускается под артикулом 5050.

Конструкция рассчитана на эксплуатацию в жёстких условиях: при повышенной влажности, пониженном давлении и значительных механических нагрузках. Это делает соединитель пригодным для ответственных узлов, где важны стабильность контакта и долговечность соединения.

Расшифровка обозначения

Маркировка 2РТТ16КПН-1Г-2В построена по принятой для данной серии схеме и содержит сведения о типе корпуса, исполнении и числе контактов:

• 2РТТ — тип соединителя, теплостойкий и тропикоустойчивый;
• 16 — условный размер корпуса;
• К — кабельный тип корпуса;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 1Г — одна шпилька (вариант нумерации контактов);
• 2В — два контакта во всеклиматическом исполнении.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В (амплитудное значение) и частоту до 3 МГц. Максимальный ток на один контакт составляет 50 А, сопротивление контакта — не более 0,75 мОм, сопротивление изоляции — не менее 5000 МОм.

• Количество контактов — 2, диаметр контакта 3,5 мм;
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия;
• Вибрация синусоидальная — от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30g);
• Удары одиночные — до 10000 метров на секунду в квадрате (1000g);
• Наработка — минимум 1000 часов;
• Число сочленений-расчленений — 500 циклов;
• Материал контактов — серебро;
• Монтаж — объёмный, с пайкой.

Условия эксплуатации

Розетка сохраняет работоспособность при высокой влажности — до 98 процентов при температуре плюс 40 градусов Цельсия — и при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Устойчивость к вибрационным и ударным нагрузкам подтверждается приведёнными выше значениями, что важно для подвижных и нагруженных узлов.

Применение

Такие розетки используются в авиации, судостроении, холодильных системах и другом оборудовании, где важна работа в экстремальных условиях. Серебряные контакты и паяный объёмный монтаж обеспечивают надёжное электрическое соединение в цепях переменного и постоянного тока.

При подборе соединителя следует учитывать число контактов, диаметр контакта 3,5 мм, допустимые ток и напряжение, а также температурный диапазон и механические воздействия, указанные в характеристиках. Данных о производителе, комплектации, гарантии, стране производства и сертификатах в предоставленной информации нет.
