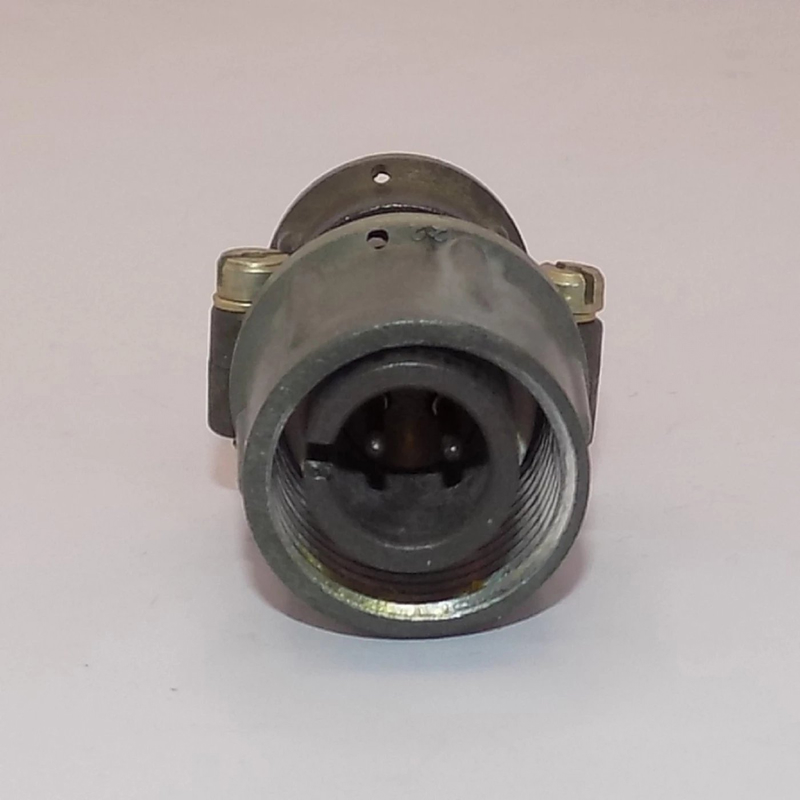

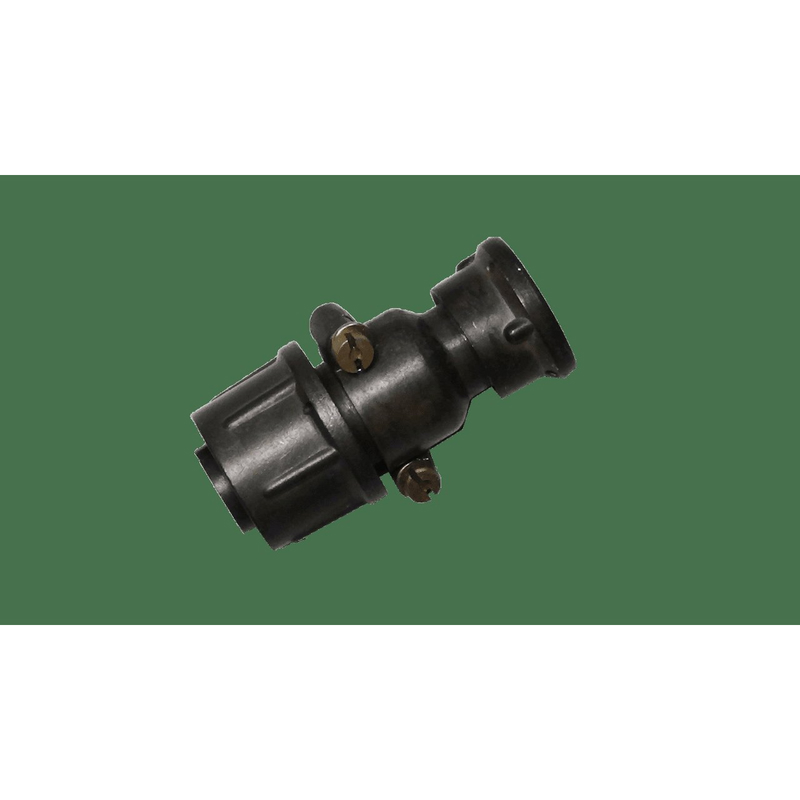

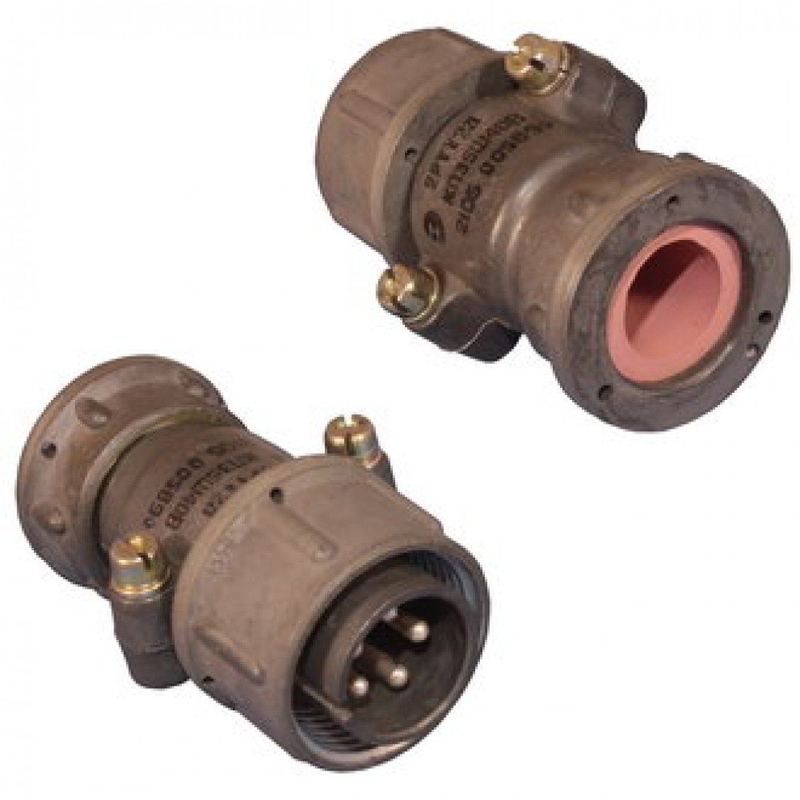

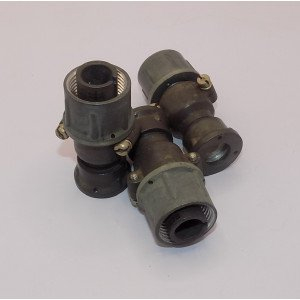

2РТТ16КПЭ2Ш3В: кабельная вилка для экранированных соединений в промышленной аппаратуре

2РТТ16КПЭ2Ш3В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с прямым патрубком и узлом для монтажа экранированного кабеля. Разъём применяется для разъёмного соединения цепей питания, управления, сигнализации и межблочных кабельных линий в электро- и радиоаппаратуре.

Конструкция рассчитана на эксплуатацию в условиях вибраций, механических воздействий, перепадов температуры и высокой влажности. Резьбовая фиксация в сочленённом положении помогает обеспечить устойчивый электрический контакт и предотвратить самопроизвольное рассоединение при работе оборудования.

Назначение 2РТТ16КПЭ2Ш3В

Разъём 2РТТ16КПЭ2Ш3В используют там, где необходимо подключить экранированный кабель к прибору, шкафу управления, модулю или другому электрооборудованию. Прямой патрубок обеспечивает осевое введение кабеля, а исполнение КПЭ предусматривает конструктивные элементы для присоединения и фиксации экрана.

Экранирование особенно актуально для цепей, работающих рядом с силовыми кабелями, преобразовательной техникой, электродвигателями, реле и другими источниками электромагнитных помех. Правильно подключённый экран позволяет повысить электромагнитную совместимость линии, снизить уровень индуцированных помех и улучшить стабильность передачи управляющих либо измерительных сигналов.

Соединитель относится к негерметичным, теплостойким и тропикоустойчивым изделиям всеклиматического исполнения.

Расшифровка обозначения

Маркировка 2РТТ16КПЭ2Ш3В отражает конструктивное исполнение разъёма:

Для исполнения 2РТТ16 с двумя контактами указывается контакт диаметром 1,5 мм; предельная токовая нагрузка на один контакт составляет до 10 А, а суммарная — до 20 А. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию надёжности электрического соединения.

Технические параметры

Соединители серии 2РТТ предназначены для цепей постоянного, переменного и импульсного тока. Для 2РТТ16КПЭ2Ш3В ключевыми являются следующие эксплуатационные параметры:

• Номинальное число контактов — 2.

• Диаметр контактов — 1,5 мм.

• Допустимая токовая нагрузка на один контакт — до 10 А.

• Допустимая суммарная токовая нагрузка — до 20 А.

• Максимальное напряжение цепи — до 850 В амплитудного значения.

• Предельная рабочая частота переменного тока — до 3 МГц.

• Сопротивление контакта — не более 2,5 мОм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Число циклов сочленения и расчленения — до 500.

• Минимальная наработка — 1000 часов.

• Гарантийный срок сохраняемости — не менее 15 лет со дня изготовления.

Конструкция и монтаж

2РТТ16КПЭ2Ш3В представляет собой кабельную вилку, предназначенную для объёмного монтажа. Подключение проводников к контактам выполняется пайкой. Такой способ обеспечивает механически прочное и электрически стабильное соединение при соблюдении технологии пайки и требований к сечению проводов.

Резьбовое сочленение является важной особенностью серии 2РТТ. После соединения вилки и ответной розетки корпусные элементы фиксируются резьбой, благодаря чему разъём подходит для оборудования, подверженного вибрации и ударам. Серия рассчитана на синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 30 g, а также на значительные механические ударные нагрузки.

При разделке экранированного кабеля важно обеспечить:

• надёжную пайку каждой жилы к соответствующему контакту;

• отсутствие повреждений изоляции при зачистке проводов;

• механическую разгрузку кабеля в зоне ввода;

• корректное подключение экрана в соответствии со схемой заземления оборудования;

• отсутствие замыкания экранирующей оплётки на сигнальные контакты;

• соответствие ответной части разъёма контактной формуле и ключеванию.

Совместимость и области применения

Соединители 2РТТ взаимосочленяемы с отдельными соединителями серий ШР и 2РТ-А при соответствии ответной части, контактной схемы и конструктивного исполнения. Это расширяет возможности применения разъёма при модернизации существующего оборудования и ремонте кабельных сборок.

2РТТ16КПЭ2Ш3В может применяться в следующих задачах:

• подключение экранированных кабелей к промышленным приборам и шкафам автоматики;

• межблочные соединения в измерительной, контрольной и телеметрической аппаратуре;

• цепи питания и управления с повышенными требованиями к механической надёжности;

• кабельные линии оборудования, работающего при вибрации;

• электро- и радиоаппаратура, эксплуатируемая в широком диапазоне температур и влажности;

• ремонт, изготовление и модернизация кабельных жгутов с цилиндрическими разъёмами.

Итог

Разъём 2РТТ16КПЭ2Ш3В — это двухконтактная кабельная вилка серии 2РТТ с прямым патрубком, штыревыми контактами и возможностью монтажа экранированного кабеля. Сочетание резьбовой фиксации, серебряных контактов, пайки как способа присоединения проводов и устойчивости к климатическим и механическим воздействиям делает его практичным решением для надёжных разъёмных соединений в промышленной и специальной электронной аппаратуре.
