Назначение разъёма 2РТТ16КПЭ2Г3В

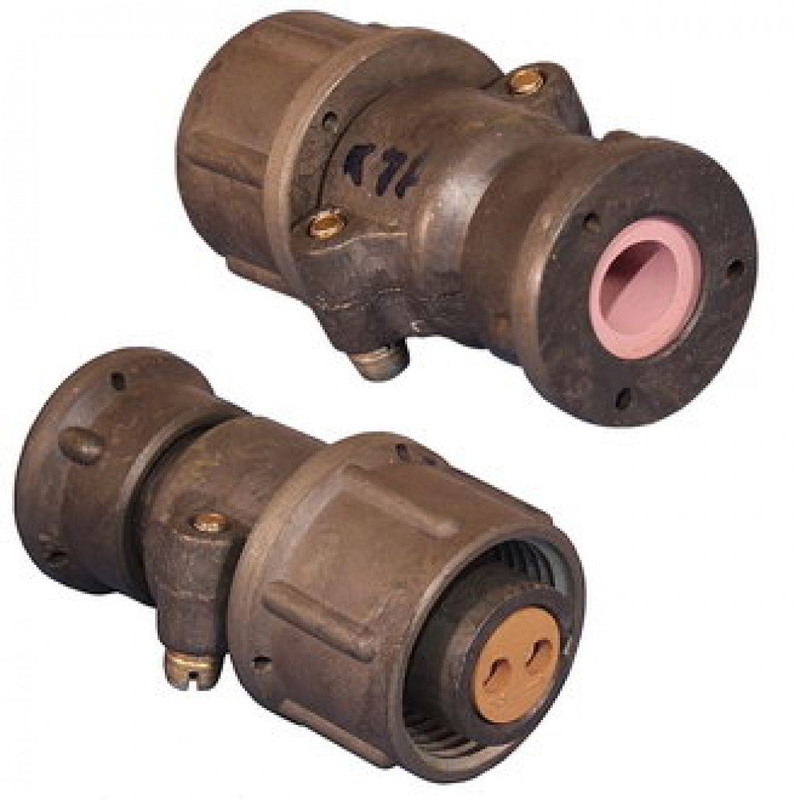

2РТТ16КПЭ2Г3В производства завода «Элекон» — это пылебрызгозащищённый цилиндрический разъём (розетка), предназначенный для надёжного соединения в электрических цепях. Изделие применяется для коммутации постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В и токах от 20 до 200 А на контакт. Разъём относится к серии 2РТТ и выпускается по техническим условиям ТУ ГЕО.364.120ТУ.

Расшифровка обозначения

Маркировка 2РТТ16КПЭ2Г3В построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия. Понимание обозначения помогает правильно подобрать разъём под конкретные условия монтажа и эксплуатации.

• Серия 2РТТ — пылебрызгозащищённые цилиндрические разъёмы.
• 16 — диаметр корпуса 16 мм.
• К — кабельный тип исполнения.
• ПЭ — прямой патрубок с уплотнением.
• 2 — две гайки.
• Г — гайка на выходе.
• 3 — размер 3.
• В — всеклиматическое исполнение по ГОСТ.

Основные характеристики

Соединитель имеет одношпоночную поляризацию корпусов, что исключает неправильное сочленение и обеспечивает однозначную ориентацию ответных частей. Контакты выполнены с серебряным покрытием, что снижает переходное сопротивление и повышает стабильность электрического контакта при длительной работе.

Разъём предназначен для внутреннего монтажа — объёмного или пайкой. Он может быть приборным или кабельным, с монтажом экранированного или неэкранированного кабеля. Ресурс по количеству сочленений достигает 500 циклов, что подтверждает пригодность изделия для многократного подключения и отключения.

Условия эксплуатации

Диапазон рабочих температур составляет от минус 60 °C до плюс 100 °C. Всеклиматическое исполнение по ГОСТ позволяет использовать разъём в различных климатических зонах, включая районы с холодным, умеренным и жарким климатом. Пылебрызгозащищённое исполнение корпуса препятствует проникновению пыли и брызг воды внутрь соединителя.

Применение

2РТТ16КПЭ2Г3В применяется в электрических цепях промышленного и специального оборудования, где требуется надёжное соединение при повышенных токах и напряжении. Благодаря широкому диапазону токов на контакт (от 20 до 200 А) и напряжению до 850 В разъём подходит для силовых и сигнальных линий. Возможность монтажа экранированного кабеля делает его пригодным для цепей, чувствительных к электромагнитным помехам.

Производитель — завод «Элекон», серия соответствует ТУ ГЕО.364.120ТУ. Артикул товара — 80167. Категория — 2РТТ16.
