Назначение соединителя 2РТТ16КПЭ2Г3В

2РТТ16КПЭ2Г3В — это кабельная розетка цилиндрического низкочастотного соединителя, входящая в серию 2РТТ пылебрызгозащищённых разъёмов. Изделие предназначено для внутренних электрических соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в электро- и радиоприборах, контрольно-измерительной технике, а также в промышленных и специализированных системах, где требуются надёжные и защищённые от внешних воздействий соединения.

Модель выпускается заводом «Элекон» в соответствии с техническими условиями ТУ ГЕ0.364.120 ТУ во всеклиматическом исполнении. Маркировка изделия содержит обозначение 2015 года — «5».

Конструкция и особенности исполнения

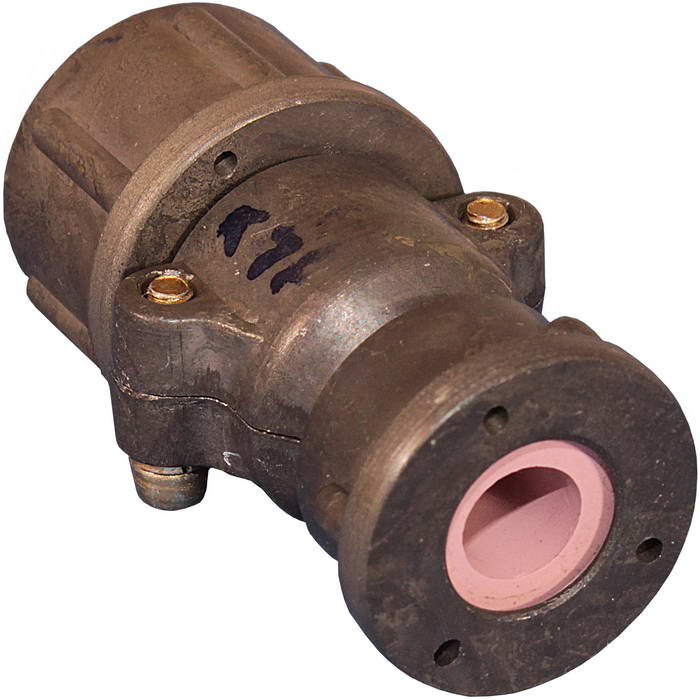

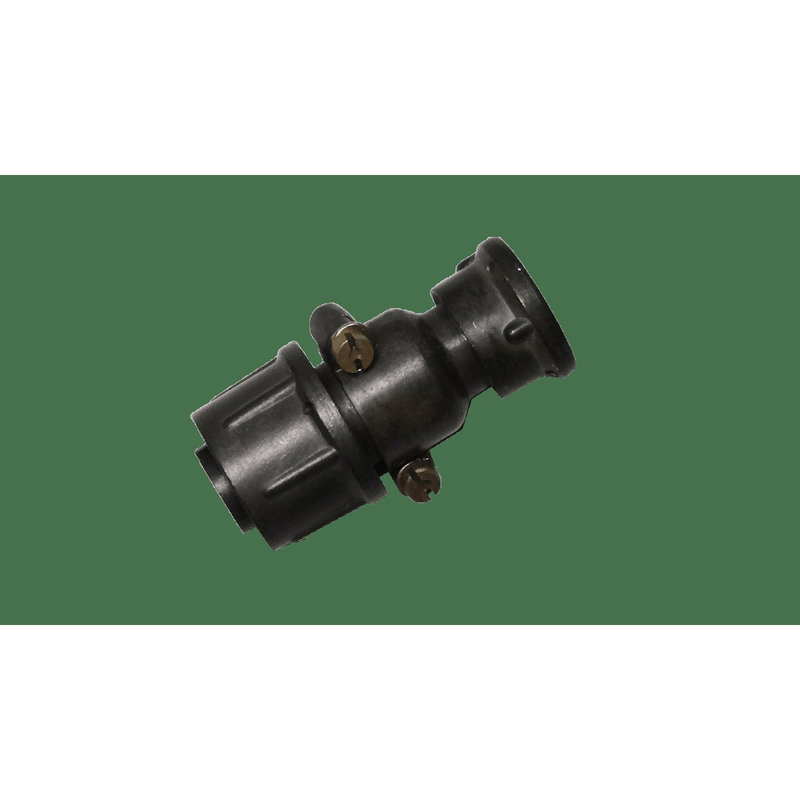

Розетка имеет кабельное исполнение с прямым патрубком, предназначенным для экранированного кабеля. Соединение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильное сочленение. Конструкция рассчитана на два контакта с серебряным покрытием.

Ключевые особенности модели:

• кабельная розетка с прямым патрубком для экранированного кабеля;
• два контакта с серебряным покрытием;
• резьбовое соединение и одношпоночная поляризация;
• степень защиты от внешних воздействий IP64 — пыле- и брызгозащищённое исполнение;
• всеклиматическое исполнение по ТУ ГЕ0.364.120 ТУ.

Технические характеристики

Электрические и эксплуатационные параметры соединителя обеспечивают его работу в жёстких условиях. Рабочее напряжение в амплитудном значении достигает 700 В, рабочий ток на контакт — до 16 А. Сопротивление контактов составляет не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Основные технические данные:

• рабочее напряжение (амплитудное значение): до 700 В;
• рабочий ток на контакт: до 16 А;
• сопротивление контактов: не более 2,5 мОм;
• сопротивление изоляции: не менее 5000 МОм;
• диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка: 10 000 часов;
• количество сочленений-расчленений: 500 циклов;
• виброустойчивость: диапазон частот от 1 до 5000 Гц при ускорении до 200 метров на секунду в квадрате;
• ударная прочность: одиночные удары до 1000 метров на секунду в квадрате, многократные удары до 150 метров на секунду в квадрате;
• пониженное атмосферное давление: до 0,67 килопаскаля (5 миллиметров ртутного столба);
• повышенная относительная влажность: до 98 процентов при плюс 35 градусах Цельсия;
• степень защиты от внешних воздействий: IP64.

Области применения

Благодаря высокой степени защиты IP64 и всеклиматическому исполнению розетка 2РТТ16КПЭ2Г3В востребована в широком спектре промышленных и специальных систем, требующих надёжных и защищённых соединений. К числу таких областей относятся:

1. авиационная и космическая техника;
2. судостроение и морское оборудование;
3. наземный и железнодорожный транспорт;
4. промышленное оборудование и автоматизация;
5. системы связи и телекоммуникаций;
6. измерительная и испытательная аппаратура;
7. военная и специальная техника.

Во всех перечисленных сферах соединитель обеспечивает стабильную передачу сигнала и питания в условиях вибрации, ударов, перепадов давления, повышенной влажности и широкого диапазона температур. Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению надёжности электрического контакта при длительной эксплуатации.

Эксплуатационные ограничения и ресурс

Ресурс изделия определяется минимальной наработкой 10 000 часов и 500 циклами сочленения-расчленения. При соблюдении условий эксплуатации, соответствующих заявленным характеристикам, розетка сохраняет рабочитоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при относительной влажности до 98 процентов и пониженном атмосферном давлении до 0,67 килопаскаля. Виброустойчивость и ударная прочность позволяют применять соединитель на подвижных объектах и в составе техники, подверженной интенсивным механическим нагрузкам.
