Назначение

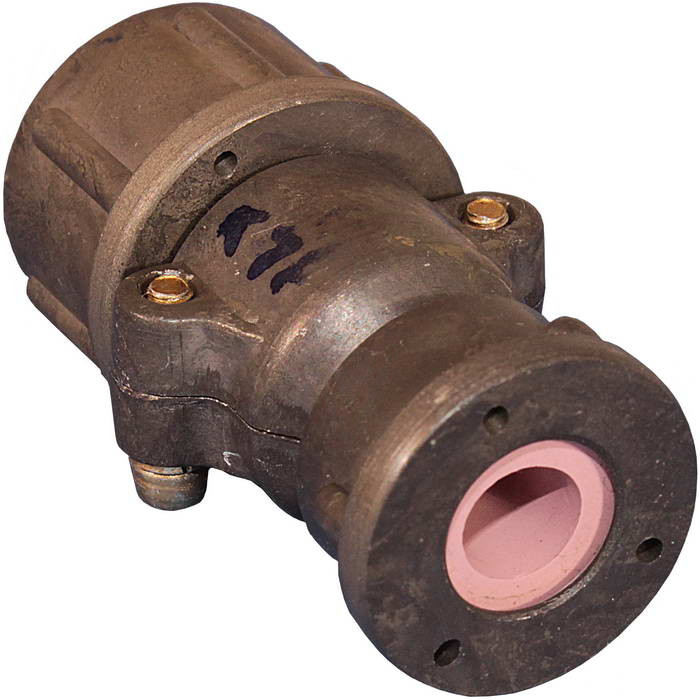

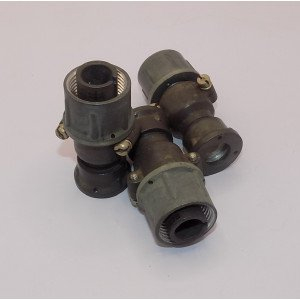

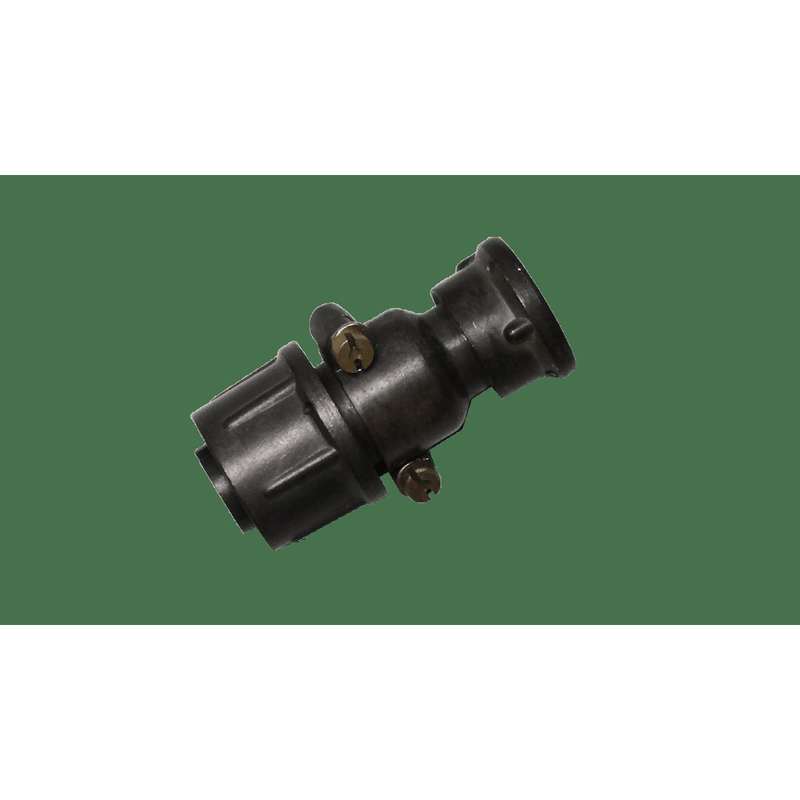

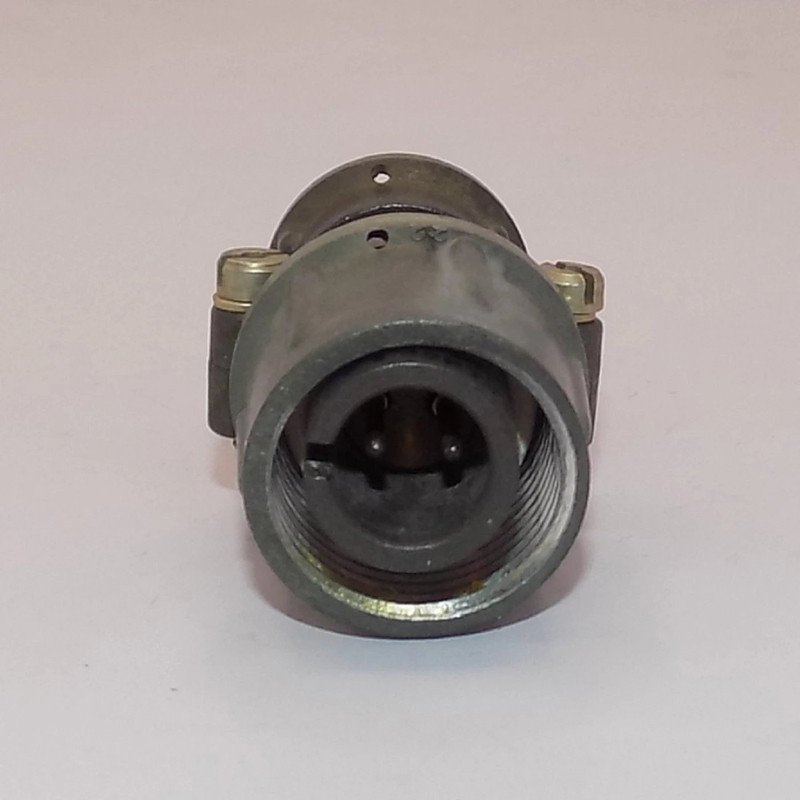

2РТТ16КПЭ2Г3-ОВ производства «Элекон» представляет собой пылебрызгозащищённый электрический соединитель (розетку), предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре.

Соединитель обеспечивает работу при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц, с рабочим током на контакт от 20 до 200 А. Конструкция серии 2РТТ предусматривает выполнение в виде вилки и розетки, приборного или кабельного исполнения, с одношпоночной поляризацией корпусов.

Подтверждённые особенности

Модель 2РТТ16КПЭ2Г3-ОВ обладает следующими характеристиками, заявленными изготовителем:

• Условный размер корпуса — 16.
• Тип контакта — пазовый, кабельная розетка.
• Число рядов контактов — 2.
• Патрубок прямой, третья модификация (Г3).
• Исполнение ОВ — без резиновых элементов, всеклиматическое.
• Покрытие контактов — серебряное.
• Монтаж — объёмный или пайкой, внутренний.
• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Количество сочленений — до 500.
• Стойкость к вибрации — диапазон 1–1000 Гц при ускорении до 100 м/с².
• Стойкость к ударам — до 10000 м/с².
• Соответствие техническим условиям ТУ ГЕО.364.120ТУ.

Соединители серии 2РТТ относятся к классу пылебрызгозащищённых. Маркировка «КПЭ» обозначает кабельную розетку с пазовым контактом, в экранированном исполнении.

Применение

Розетка 2РТТ16КПЭ2Г3-ОВ используется во всеклиматическом исполнении для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Благодаря серебряному покрытию контактов и стойкости к вибрационным и ударным нагрузкам, изделие подходит для эксплуатации в составе оборудования, где требуются надёжные электрические соединения при широком диапазоне температур.

Внутренний монтаж выполняется объёмным способом или пайкой, что позволяет применять розетку в составе приборных и кабельных сборок. Одношпоночная поляризация корпусов исключает неправильное сочленение ответных частей. Конструкция рассчитана на длительный срок службы — до 500 сочленений.

Краткие технические данные

1. Название: 2РТТ16КПЭ2Г3-ОВ.
2. Артикул: 5078.
3. Категория: 2РТТ16.
4. Производитель: Элекон.
5. Напряжение: до 850 В амплитудного значения.
6. Частота: до 3 МГц.
7. Ток на контакт: от 20 до 200 А.
8. Температура эксплуатации: от минус 60 °C до плюс 100 °C.
