Назначение разъёма 2РТТ16КПЭ1Ш2В

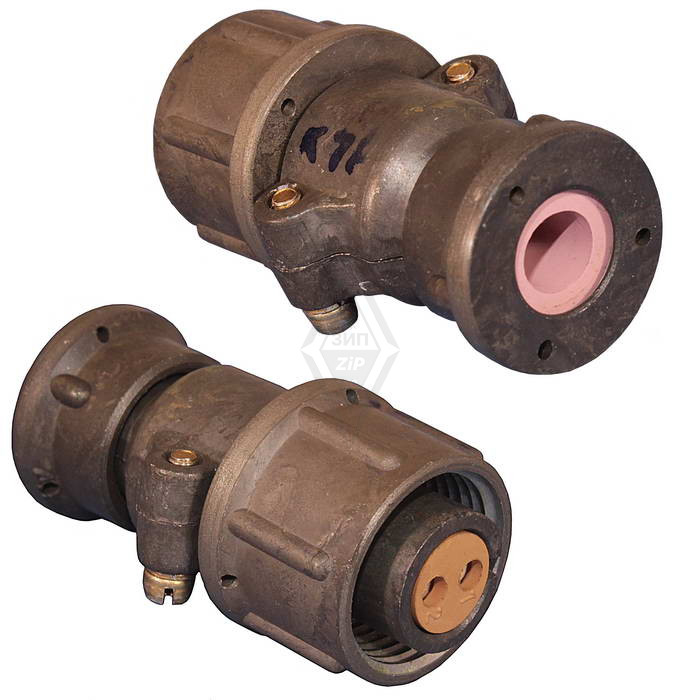

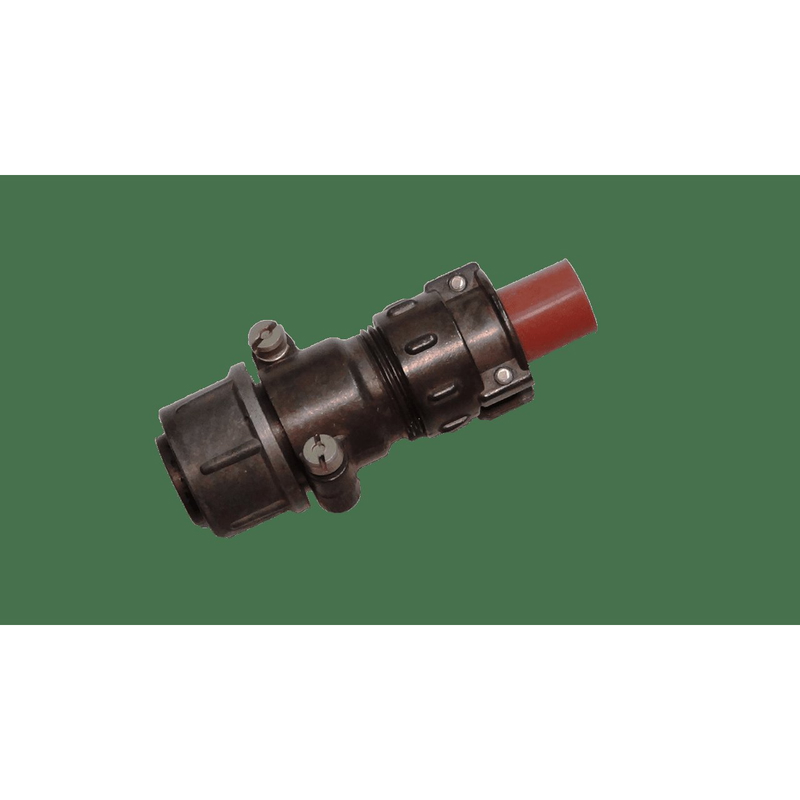

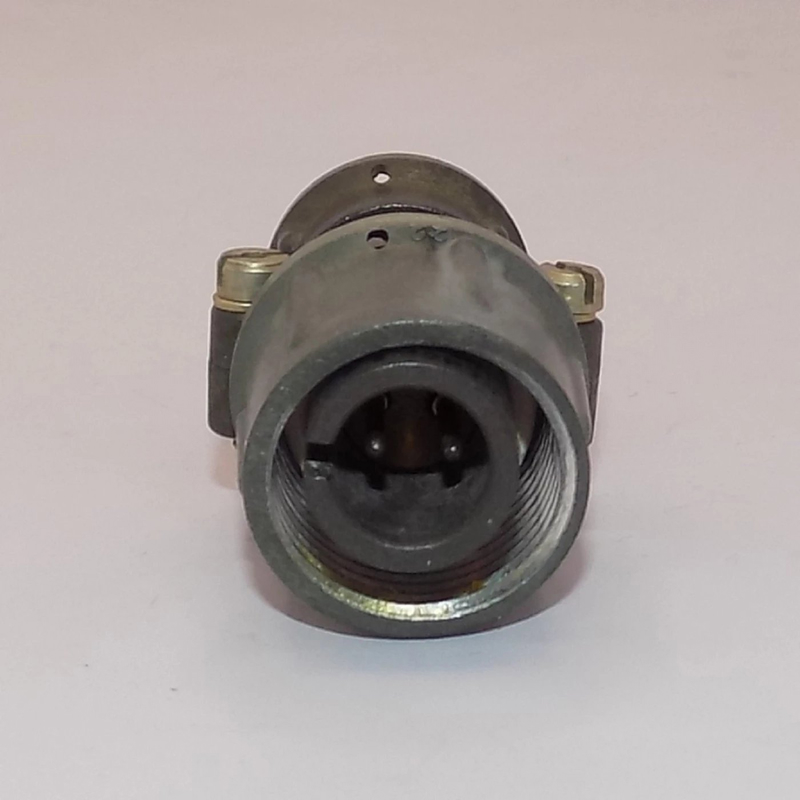

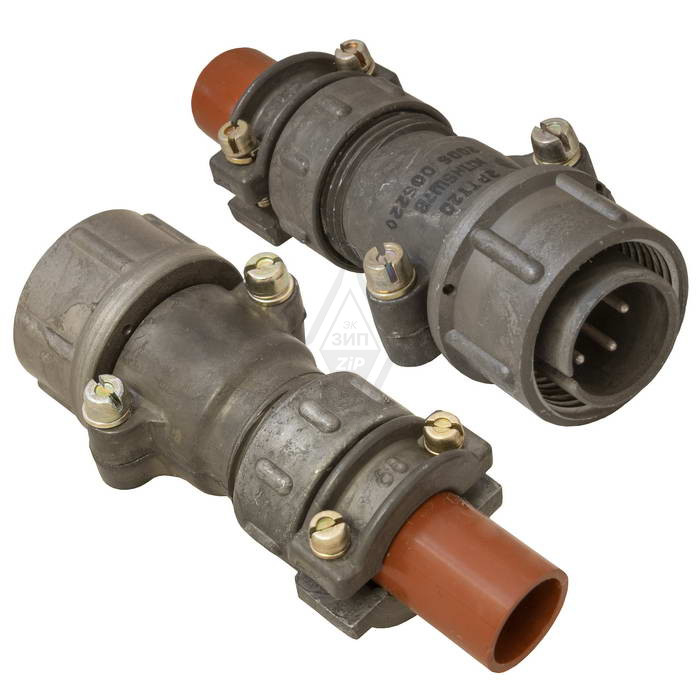

2РТТ16КПЭ1Ш2В производства «Элекон» — это электрический разъём (кабельная вилка) серии 2РТТ, предназначенный для надёжного соединения в электрических цепях. Изделие относится к круглым низкочастотным пылебрызгозащищённым соединителям и применяется в радиотехнической и радиоэлектронной аппаратуре.

Артикул позиции — 50502, категория — 2РТТ16. Исполнение соответствует приёмке «5», год выпуска — 2015.

Подтверждённые технические особенности

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц, а также в цепях импульсных токов при напряжении до 850 В (амплитудное значение).

• Максимальная токовая нагрузка на контакт — до 10 А, общая — до 20 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диаметр контактов — 1,5 мм, покрытие — серебро.
• Тип исполнения — негерметичный, всеклиматический.
• Наработка — не менее 1000 ч, срок сохраняемости — 15 лет.
• Взаимосочетаем с разъёмами серий ШР и 2РТ-А.

Условия эксплуатации

Разъём подходит для эксплуатации в сложных условиях: он устойчив к синусоидальной вибрации, ускорениям до 10 000 м/с² (одиночное воздействие), пониженному давлению 1,3·10⁻⁴ Па и другим механическим воздействиям.

Декодировка обозначения

Серия 2РТТ обозначает низкочастотные пылебрызгозащищённые соединители. Число 16 указывает габарит по корпусу. Буквы КПЭ означают кабельную вилку с эллипсоидальной фиксацией. Сочетание 1Ш — один ряд и одна контактная группа с диаметром контакта 1,5 мм. Обозначение 2В указывает на две сменных втулки. Технические условия — ГОСТ или ТУ типа ГЕ0.364.120.

Область применения

Благодаря всеклиматическому исполнению и стойкости к механическим воздействиям разъём 2РТТ16КПЭ1Ш2В применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение цепей постоянного, переменного и импульсного тока. Совместимость с разъёмами серий ШР и 2РТ-А упрощает замену и комплектование существующих узлов.

Позиция поставляется как самостоятельное изделие категории 2РТТ16. Для подбора под конкретную схему следует опираться на указанные электрические параметры: напряжение до 850 В, ток на контакт до 10 А, диаметр контактов 1,5 мм и всеклиматическое исполнение.
