Назначение разъёма 2РТТ16КПЭ1Ш2В

2РТТ16КПЭ1Ш2В — это пылебрызгозащищённый кабельный разъём серии 2РТТ, предназначенный для внутренних соединений во всеклиматическом исполнении. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Конструкция рассчитана на эксплуатацию в условиях повышенной вибрации, механических ударов и экстремальных температур, что делает разъём пригодным для ответственных силовых и сигнальных цепей.

Исполнение «5» в маркировке соответствует 2015 году выпуска конструкторской документации. Разъём относится к классу пылебрызгозащищённых изделий, то есть защищает контактную группу от проникновения пыли и брызг воды при работе во встроенном оборудовании.

Расшифровка маркировки и конструкция

Обозначение 2РТТ16КПЭ1Ш2В построено по принятой для этой серии системе индексов, каждый символ которой указывает на конкретную особенность исполнения:

• 2РТТ — тип разъёма серии 2РТТ для внутренних соединений во всеклиматическом исполнении.
• 16 — типоразмер корпуса, определяющий диаметр присоединяемой оболочки кабеля.
• К — кабельное исполнение разъёма.
• П — прямой патрубок для ввода кабеля.
• Э — наличие гайки для экранированного кабеля, обеспечивающей подключение и фиксацию экрана.
• 1 — количество контактов в контактной группе.
• Ш — шпоночное соединение, предотвращающее неправильную сборку и обеспечивающее одношпоночную поляризацию.
• 2 — второй тип контактной группы.
• В — серебряное покрытие контактов.

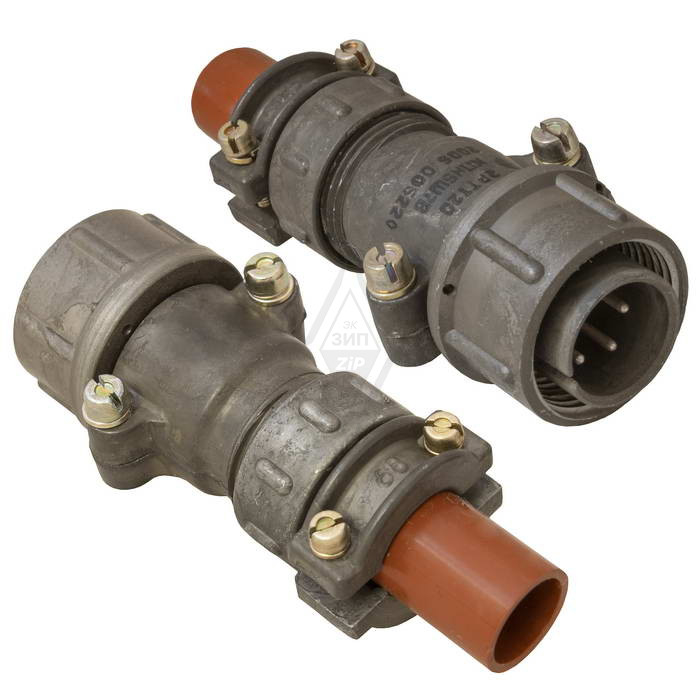

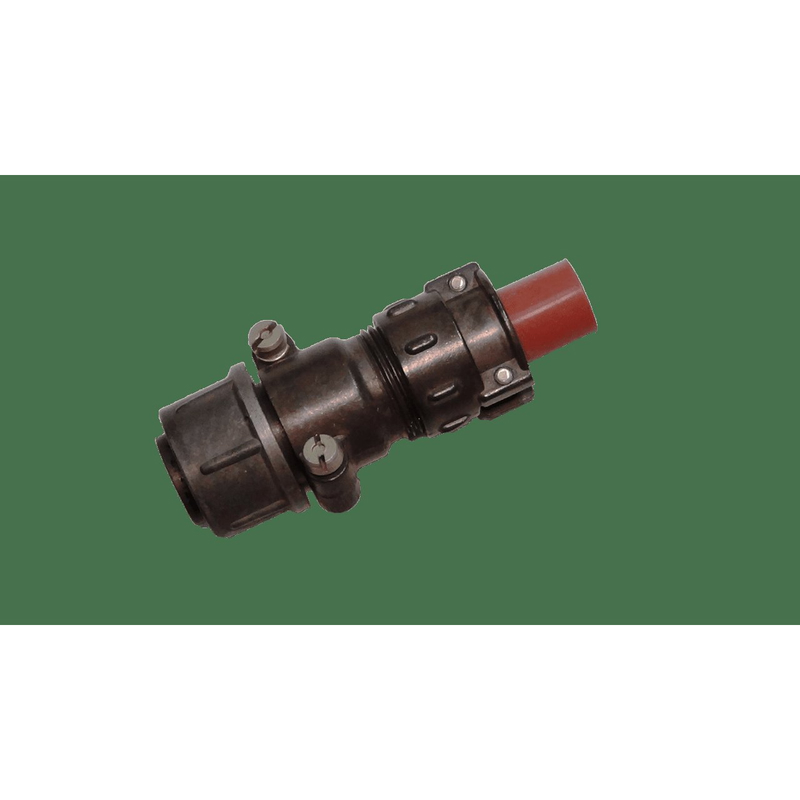

Разъём состоит из вилки и розетки, соединяемых резьбовым способом. Одношпоночная поляризация исключает возможность ошибочного сочленения и повреждения контактов. Корпус имеет прямой патрубок и гайку для экранированного кабеля, что позволяет монтировать проводники объёмным способом или пайкой.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данного изделия, без дополнительных допущений.

• Материалы корпуса: алюминиевый сплав с защитным покрытием, обеспечивающим коррозионную стойкость.
• Изоляторы контактов: термостойкие и электроизоляционные материалы, такие как прессматериал или синтетический каучук.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 125 градусов Цельсия.
• Долговечность: не менее 500 циклов сочленений-расчленений.
• Виброустойчивость: работоспособность при синусоидальной вибрации в диапазоне частот до 5000 Гц с ускорением до 400 метров на секунду в квадрате (40g).
• Ударопрочность: сохранение работоспособности при многократных механических ударах с ускорением до 500 метров на секунду в квадрате (50g).
• Токовая нагрузка: благодаря одному контакту и его конструкции разъём способен выдерживать значительные токовые нагрузки, что делает его пригодным для силовых цепей.
• Электрические параметры: работа в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Применение и области использования

Разъём 2РТТ16КПЭ1Ш2В применяется во внутренних электрических цепях аппаратуры, эксплуатируемой в условиях вибрации, ударов и экстремальных температур. Он подходит для монтажа экранированных кабелей объёмным способом или пайкой, что важно для снижения электромагнитных помех в цепях управления и связи.

Основные области применения:

1. Военная и авиационная техника. Бортовая аппаратура самолётов и вертолётов, наземная военная техника, системы связи и навигации, где требуются высокая надёжность и устойчивость к жёстким условиям эксплуатации.
2. Промышленное оборудование. Тяжёлое машиностроение, станкостроение, автоматизированные системы управления производственными процессами, а также оборудование нефтегазовой отрасли.
3. Транспорт. Железнодорожный транспорт, включая локомотивы и вагоны, для подключения силовых и управляющих цепей, требующих защиты от внешних воздействий.

Благодаря всеклиматическому исполнению, пылебрызгозащищённой конструкции и стойкости к вибрации и ударам разъём востребован там, где требуется стабильное соединение при многократном сочленении и расчленении в течение срока службы. Артикул изделия — 5077, категория — 2РТТ16.
