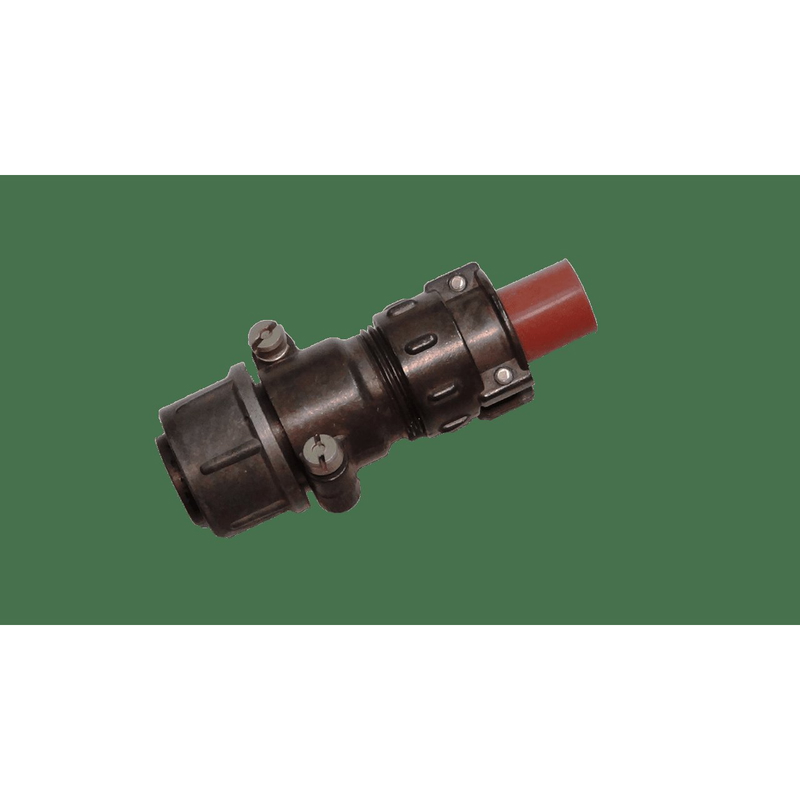

Назначение соединителя 2РТТ16КПЭ1Ш2В

2РТТ16КПЭ1Ш2В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

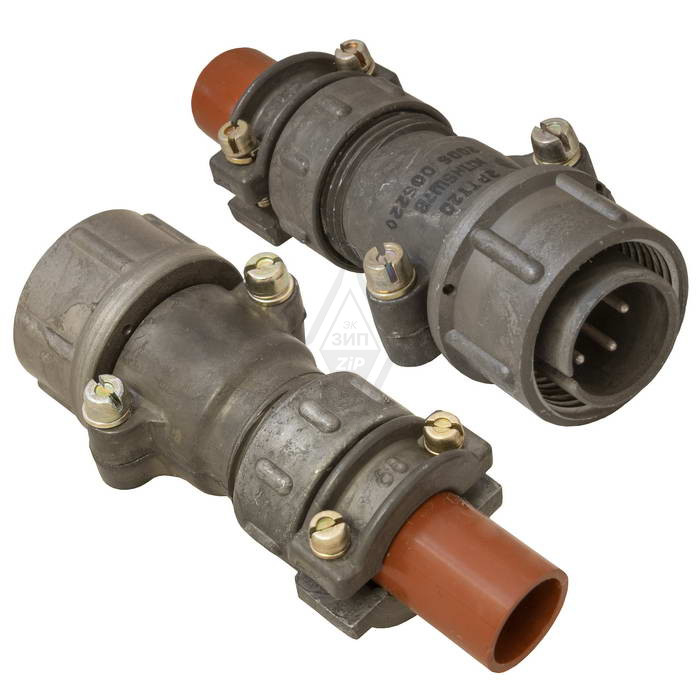

Конструктивно соединитель состоит из вилки и розетки, каждая из которых может быть приборной или кабельной. Резьбовая фиксация в сочленённом положении обеспечивает надёжное механическое удержание ответных частей и сохранение электрического контакта при воздействии эксплуатационных нагрузок.

Маркировка 2РТТ16КПЭ1Ш2В расшифровывается следующим образом: 2РТТ — обозначение серии, 16 — условный размер корпуса (габарит), К — кабельное исполнение вилки, ПЭ — прямой тип с эластичным вводом, 1Ш2В — конфигурация контактов и исполнений. Такой состав обозначения позволяет однозначно определить типономинал изделия внутри серии.

Подтверждённые особенности и технические характеристики

Соединитель относится к негерметичному типу с всеклиматическим исполнением, то есть рассчитан на работу в широком диапазоне климатических условий. Теплостойкость и тропикоустойчивость заявлены как свойства серии. Ниже приведены подтверждённые характеристики изделия.

• Максимальное рабочее напряжение — 850 В (амплитудное значение).
• Максимальная рабочая частота — 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Устойчивость к синусоидальной вибрации — в диапазоне частот с ускорением до 1500 м/с² (150 g).
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.
• Условный размер корпуса — 16.
• Фиксация в сочленённом положении — резьбовая.

Устойчивость к пониженному давлению подтверждается работой при давлении до 1,3·10⁻⁴ Па. Повышенная влажность также входит в число нормируемых факторов: сохраняется работоспособность при влажности 98 процентов и температуре плюс 40 °C.

Применение и условия эксплуатации

Благодаря совокупности характеристик 2РТТ16КПЭ1Ш2В применяется в различных видах электро- и радиоаппаратуры, где требуются разъёмные соединения цепей постоянного и переменного тока. Устойчивость к вибрациям, пониженному давлению, повышенной влажности и широкому диапазону температур делает его пригодным для работы в составе узлов и блоков, подверженных механическим и климатическим воздействиям.

Всеклиматическое исполнение и тропикоустойчивость позволяют использовать соединитель в аппаратуре, эксплуатируемой в разных климатических зонах, включая условия повышенной влажности и высоких температур. Теплостойкость важна для изделий, работающих вблизи нагревающихся элементов или в среде с повышенной температурой.

Серия 2РТТ, к которой относится данный соединитель, включает 42 типономинала и 604 типоконструкции, что позволяет подбирать подходящие варианты сочленения для различных схем и компоновок аппаратуры.

Краткая сводка параметров

1. Тип изделия: низкочастотный цилиндрический электрический соединитель.
2. Серия: 2РТТ, условный размер корпуса 16.
3. Исполнение: кабельная вилка, прямой тип с эластичным вводом.
4. Фиксация: резьбовая в сочленённом положении.
5. Напряжение: до 850 В амплитудного значения.
6. Частота: до 3 МГц.
7. Температура: от минус 60 до плюс 100 °C.
8. Сопротивление изоляции: не менее 5000 МОм.
9. Наработка: не менее 1000 часов, 500 сочленений-расчленений.
10. Срок сохраняемости: 15 лет.

Изделие поставляется под артикулом 5076 в категории 2РТТ16. Сведения о производителе, комплектации и наличии в предоставленных данных отсутствуют.
