2РТТ16КПЭ1Г2В

Цена: ПОД ЗАКАЗ

Технические характеристики

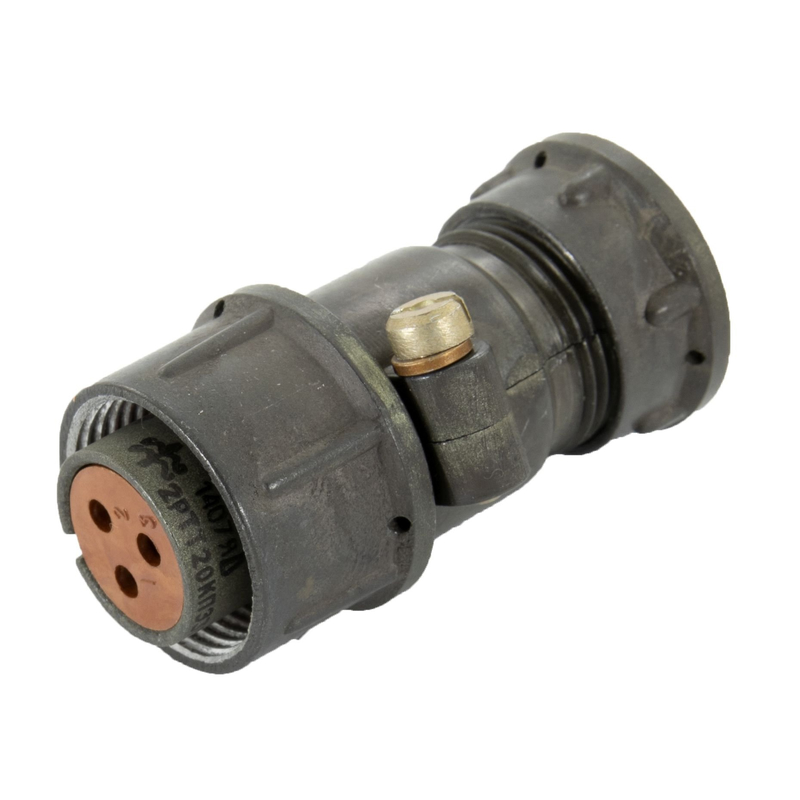

2РТТ16КПЭ1Г2В — это разъём ( розетка ). Маркировка «2015г «5»» указывает на выпуск 2015 года с пятой (окончательной) приемкой.

Описание

Соединители серии 2РТТ пылебрызгозащищённые, предназначены для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.
Изготавливаются заводом « Элекон» по ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ) во всеклиматическом исполнении «В» для внутреннего монтажа.
Покрытие контактов — серебро, сочленение резьбовое с одношпоночной поляризацией корпусов.

Характеристики

Тип соединителя: Пылебрызгозащищённый разъём (розетка), кабельная.
Назначение: Для электрических цепей постоянного и переменного тока.
Рабочая частота: До 3 МГц (для переменного тока).
Номинальное напряжение: До 850 В.
Производитель: Завод «Элекон».
Соответствие стандартам: ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ).
Климатическое исполнение: Всеклиматическое «В».
Тип монтажа: Внутренний.
Материал покрытия контактов: Серебро.
Механизм сочленения: Резьбовой.
Поляризация: Одношпоночная.
Условный размер корпуса: 16.
Тип корпуса: Кабельный (К).
Тип патрубка: Прямой (П), для экранированного кабеля (Э).
Количество контактов: 1.
Тип контактного элемента: Розетка (Г).
Сочетание контактов: 2.
Год выпуска: 2015 (с пятой приёмкой).

Расшифровка обозначения

2РТТ — тип: пылебрызгозащищённый соединитель.
16 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
1 — количество контактов.
Г — розетка (Г).
2 — сочетание контактов.
В — всеклиматическое исполнение.

Применение

Разъёмы серии 2РТТ16КПЭ1Г2В широко применяются для создания надёжных электрических соединений в различных видах оборудования и систем.

Электрооборудование: Обеспечение питания и передачи сигналов в различных электрических устройствах.
Радиооборудование: Подключение антенн, датчиков и других компонентов в радиоэлектронных системах.
Контрольно-измерительные приборы: Использование в аппаратуре для точного измерения и контроля параметров.
Промышленная автоматика: В системах управления и автоматизации, где требуется защита от пыли и брызг.
Специализированные установки: Подходит для внутреннего монтажа в условиях, где важна пылебрызгозащита и возможность использования экранированных кабелей для минимизации электромагнитных помех.
Системы, требующие надёжного соединения: Применяются в любых устройствах, где критически важна стабильность и долговечность электрического контакта при заданных условиях эксплуатации.

Описание

Назначение разъёма 2РТТ16КПЭ1Г2В

2РТТ16КПЭ1Г2В — это пылебрызгозащищённый электрический соединитель (розетка) кабельного исполнения, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие относится к серии 2РТТ и выпускается заводом «Элекон» по техническим условиям ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ) во всеклиматическом исполнении «В». Разъём предназначен для внутреннего монтажа и обеспечивает надёжное электрическое соединение при воздействии пыли и брызг.

Маркировка «2015г «5»» указывает на выпуск изделия в 2015 году с пятой (окончательной) приёмкой, что подтверждает прохождение полного цикла контрольных проверок.

Подтверждённые технические особенности

Конструкция соединителя включает ряд характерных признаков, отражённых в его обозначении и технических условиях. Ниже перечислены основные подтверждённые особенности изделия.

Тип соединителя: пылебрызгозащищённый разъём (розетка), кабельный.
Рабочая частота: до 3 МГц для переменного тока.
Номинальное напряжение: до 850 В.
Производитель: завод «Элекон».
Соответствие стандартам: ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ).
Климатическое исполнение: всеклиматическое «В».
Тип монтажа: внутренний.
Покрытие контактов: серебро.
Механизм сочленения: резьбовой.
Поляризация: одношпоночная.
Условный размер корпуса: 16.
Тип корпуса: кабельный (К).
Тип патрубка: прямой (П), для экранированного кабеля (Э).
Количество контактов: 1.
Тип контактного элемента: розетка (Г).
Сочетание контактов: 2.
Год выпуска: 2015 (с пятой приёмкой).

Расшифровка обозначения 2РТТ16КПЭ1Г2В

Обозначение изделия построено по стандартной схеме и содержит полную информацию о его конструктивных и эксплуатационных параметрах. Понимание этой схемы помогает правильно подобрать разъём для конкретной задачи.

2РТТ — тип изделия: пылебрызгозащищённый соединитель.
16 — условный размер корпуса.
К — кабельный корпус.
П — прямой патрубок.
Э — гайка патрубка для экранированного кабеля.
1 — количество контактов.
Г — розетка.
2 — сочетание контактов.
В — всеклиматическое исполнение.

Применение и области использования

Разъёмы серии 2РТТ16КПЭ1Г2В применяются для создания надёжных электрических соединений в различных видах оборудования и систем, где требуется защита от пыли и брызг, а также возможность использования экранированных кабелей для минимизации электромагнитных помех.

Электрооборудование. Обеспечение питания и передачи сигналов в различных электрических устройствах, включая силовые и сигнальные цепи.

Радиооборудование. Подключение антенн, датчиков и других компонентов в радиоэлектронных системах, работающих в диапазоне частот до 3 МГц.

Контрольно-измерительные приборы. Использование в аппаратуре для точного измерения и контроля параметров, где важна стабильность контакта.

Промышленная автоматика. Применение в системах управления и автоматизации, требующих пылебрызгозащиты и надёжного соединения.

Специализированные установки. Подходит для внутреннего монтажа в условиях, где важна пылебрызгозащита и использование экранированных кабелей.

Благодаря серебряному покрытию контактов, резьбовому сочленению с одношпоночной поляризацией и всеклиматическому исполнению «В», разъём обеспечивает стабильный и долговечный электрический контакт при заданных условиях эксплуатации. Изделие выпущено в 2015 году с пятой (окончательной) приёмкой, что подтверждает его соответствие установленным требованиям.
