Назначение соединителя

Кабельная розетка 2РТТ16КПЭ1Г2В входит в состав низкочастотных цилиндрических соединителей типа 2РТТ и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Изделие применяется в промышленных и специальных системах, где требуется надёжное и стабильное соединение экранированных кабелей с приборами, блоками и пультами управления.

Розетка рассчитана на эксплуатацию в жёстких климатических условиях, поэтому востребована в составе аппаратуры, работающей на открытых площадках, в неотапливаемых помещениях, в подвижных и стационарных объектах. Резьбовая фиксация в соединённом положении исключает самопроизвольное расхождение контактов при вибрации и механических нагрузках.

Расшифровка обозначения

Маркировка 2РТТ16КПЭ1Г2В построена по принятой для данной серии схеме и содержит следующие сведения:

• 2РТТ — тип соединителя: цилиндрический низкочастотный.
• 16 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок для ввода кабеля.
• Э — исполнение под экранированный кабель.
• 1 — одна секция.
• Г — гайка для монтажа кабеля.
• 2 — две контактные группы.
• В — розетка.

Таким образом, обозначение однозначно описывает конструктивное исполнение: кабельная розетка с прямым патрубком, гайкой крепления экранированного кабеля, одной секцией и двумя контактными группами.

Конструкция и особенности

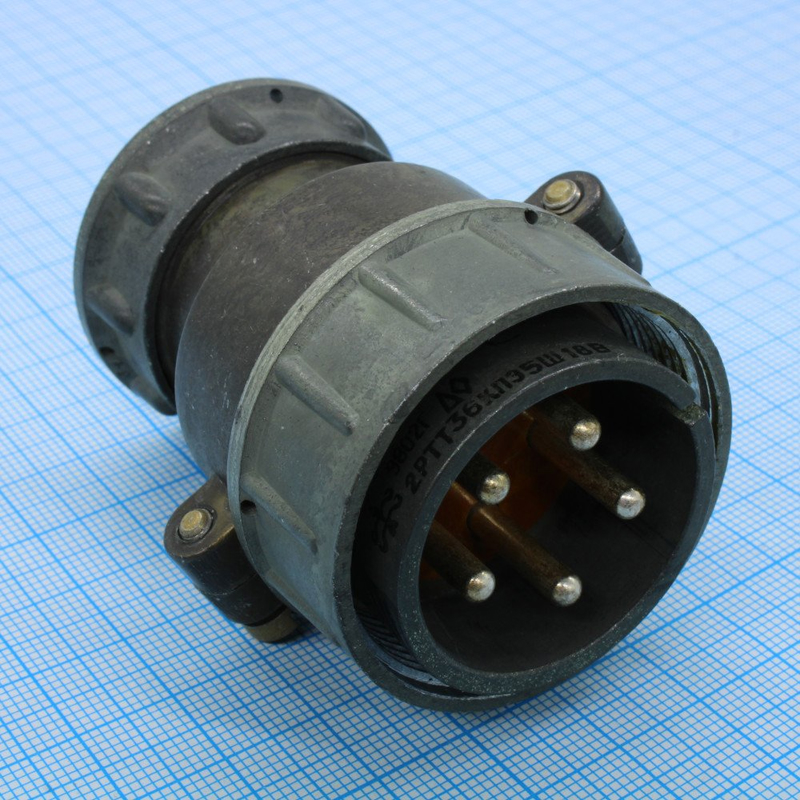

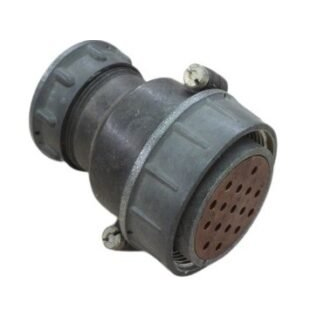

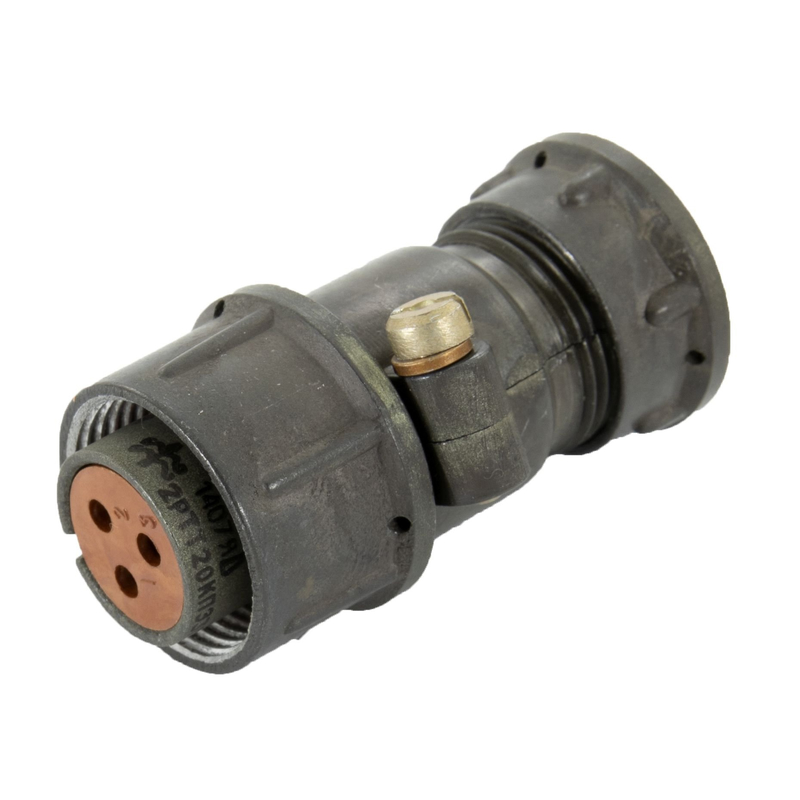

Розетка представляет собой цилиндрический разъём, состоящий из корпуса с прямым патрубком для ввода кабеля, контактной системы, изолятора и резьбового замка. Контакты изготовлены из серебра, что обеспечивает низкое переходное сопротивление — не более 0,75 мОм. Максимальная токовая нагрузка на один контакт достигает 50 А.

Изделие выполнено в теплостойком и тропикоустойчивом всеклиматическом исполнении. Резьбовой замок удерживает части соединителя в сочленённом состоянии, препятствуя ослаблению контакта под действием вибрации. Для монтажа экранированного кабеля предусмотрена гайка, обеспечивающая надёжный контакт экрана с корпусом и защиту от помех.

Технические характеристики

Заявленные параметры определяют область применения и условия эксплуатации изделия:

• Рабочая температура: от минус 60 до плюс 100 °C.
• Стойкость к вибрации: до 1500 м/с².
• Повышенная влажность: до 98 % при температуре плюс 40 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.
• Максимальный ток на контакт: 50 А.
• Сопротивление контакта: не более 0,75 мОм.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.

Применение и монтаж

Розетка 2РТТ16КПЭ1Г2В устанавливается на приборах, блоках и кабельных сборках, где необходимо передавать сигнал или питание по экранированному кабелю с сохранением целостности экрана. Прямой патрубок упрощает ввод кабеля в корпус, а гайка фиксирует его и обеспечивает механическую разгрузку токоведущих жил.

Благодаря всеклиматическому исполнению изделие подходит для аппаратуры, эксплуатируемой в условиях тропического климата, повышенной влажности, перепадов температур и интенсивной вибрации. Серебряные контакты и низкое переходное сопротивление делают соединение пригодным для цепей с повышенными требованиями к стабильности параметров.

При монтаже важно соблюдать соосность ответных частей и затягивать резьбовой замок до упора, чтобы исключить самоотвинчивание. Экранирующая оплётка кабеля должна быть надёжно соединена с корпусом через гайку крепления. Перед сочленением следует убедиться в чистоте и отсутствии повреждений контактов и изолятора.

Комплектность и указания по эксплуатации

Сведения о комплекте поставки, стране производства, сертификатах и гарантийных обязательствах в предоставленных данных не указаны. Изделие следует применять строго в пределах заявленных электрических и климатических параметров, не допуская превышения напряжения, тока и частоты. При соблюдении условий эксплуатации соединитель сохраняет рабочие свойства в течение установленной минимальной наработки и срока сохраняемости.
