Назначение соединителя

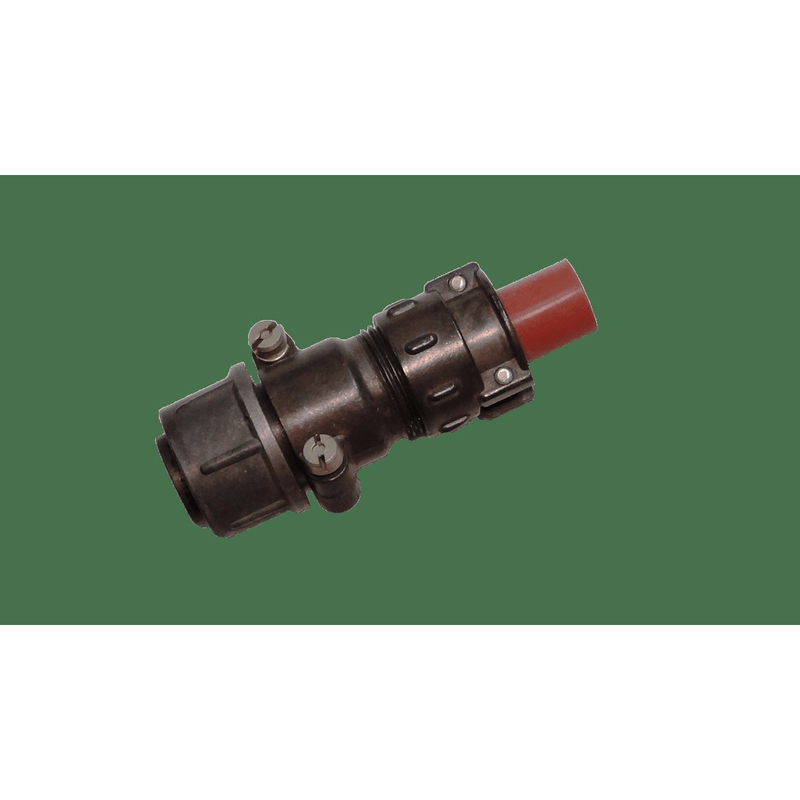

2РТТ16КПЭ-1Ш-2В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока небольшой частоты, обычно до нескольких мегагерц. Соединитель рассчитан на относительно высокое рабочее напряжение и значительный ток на контакт.

Применяется в радио- и контрольно-измерительной аппаратуре, промышленной электронике, системах автоматики, связи и управления. Используется для подключения кабельных жгутов к приборам и между собой в тех случаях, когда требуются виброустойчивость, пылебрызгозащита и повышенная механическая прочность.

Расшифровка обозначения

По структуре маркировки для серии 2РТТ обозначение 2РТТ16КПЭ-1Ш-2В интерпретируется по аналогии с близкими типами, например 2РТТ16КПН1Ш2В. Основные элементы маркировки приведены ниже.

• 2РТТ — серия цилиндрических низкочастотных соединителей.
• 16 — условный размер корпуса; у аналогов диаметр корпуса составляет порядка 25,5 мм, длина около 70 мм.
• К — корпус кабельный, то есть монтаж на кабель.
• П — патрубок прямой, вывод кабеля по оси.
• Э — вариант патрубка и гайки под экранированный кабель, в отличие от исполнения с индексом Н для неэкранированного кабеля.
• 1 — количество контактов, то есть одноконтактный разъём.
• Ш — часть соединителя «вилка» со штыревыми контактами.
• 2 — сочетание контактов, условный номер исполнения, влияющий на геометрию и номиналы.
• В — всеклиматическое исполнение.

Электрические характеристики

Соединитель относится к низкочастотным цилиндрическим соединителям с резьбовой фиксацией сочленённого положения. Резьбовое соединение обеспечивает надёжный механический контакт и сохраняет параметры при воздействии вибрации и ударов.

Рабочее напряжение амплитудное достигает 850 В для аналогичных одноштырьковых исполнений 16-го размера. Рабочий ток на контакт для контакта диаметром 3,5 мм достигает 50 А у типоразмеров 2РТТ16 с одним штырём. Диапазон частот составляет до 3 МГц для цепей переменного тока.

Механические и климатические параметры

Для исполнений 2РТТ16КПН1Ш2В и близких к нему заявлены следующие параметры. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение В допускает эксплуатацию при высокой влажности, до 98 процентов при плюс 20 градусах Цельсия.

• Стойкость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 30 g по данным на серию.
• Механические удары: до 1000 g одиночные и до 150 g многократные для близких исполнений.
• Ресурс: порядка 500 сочленений-расчленений, наработка не менее 1000 часов, срок сохраняемости до 15 лет.

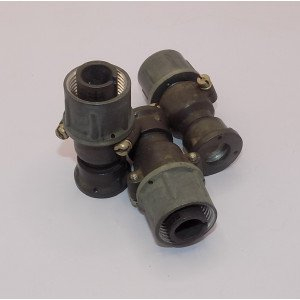

Конструктивные особенности

Корпус металлический, обычно из алюминиевого сплава с защитным покрытием, например оксидированием, серого цвета. Изолятор выполнен из карболита или аналогичного термостойкого материала, обеспечивающего электрическую прочность и стойкость к нагреву при протекании рабочего тока.

Исполнение с индексом Э предусматривает патрубок и гайку под экранированный кабель, что позволяет сохранить целостность экрана и снизить влияние помех. Одноконтактное исполнение с прямым выводом кабеля по оси удобно для монтажа жгутов в стеснённых условиях приборных блоков. Всеклиматическое исполнение В рассчитано на эксплуатацию в широком диапазоне температур и при повышенной влажности.
