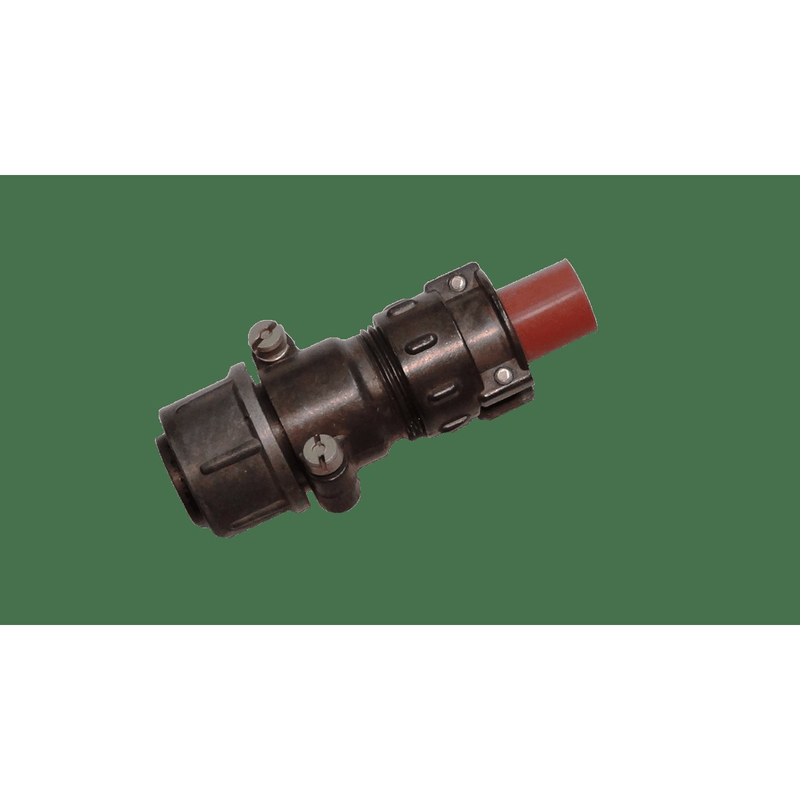

2РТТ16КПЭ-1Г-2В представляет собой кабельную розетку цилиндрического низкочастотного соединителя серии 2РТТ.

Назначение

Это теплостойкий, тропикоустойчивый соединитель с резьбовой фиксацией, предназначенный для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В. Он подходит для экранированного кабеля, обеспечивает надежное соединение в условиях вибрации и механических нагрузок.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 16 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — экранированный кабель.

• 1Г — 1 гнездо (розетка).

• 2В — всеклиматическое исполнение.

Технические характеристики

Соединитель негерметичный, с контактами из серебра (диаметр 3,5 мм), сопротивлением контакта не более 0,75 мОм и токовой нагрузкой до 50 А на контакт. Он выдерживает синусоидальную вибрацию (1–5000 Гц, 30 g), механические удары (до 1000 g), сопротивление изоляции не менее 5000 МОм, число сочленений — 500, наработку — 1000 часов. Рабочая температура: от -60 до +100 °С, материал корпуса — металл, изолятора — карболит.
