Назначение соединителя 2РТТ16К 2Г3В

2РТТ16К 2Г3В — цилиндрический низкочастотный соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такое сочетание параметров делает изделие пригодным как для цепей питания, так и для передачи низкочастотных сигналов в составе кабельных сборок.

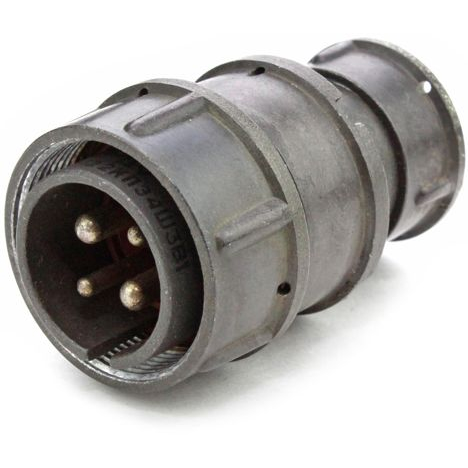

Модель представляет собой кабельную розетку с прямым патрубком и гайкой, предназначенную для монтажа экранированного кабеля. Резьбовая фиксация обеспечивает надежное удержание ответной части и сохранение электрического контакта в условиях механических нагрузок. Исполнение — всеклиматическое (индекс В), негерметичное, теплостойкое и тропикоустойчивое.

Подтвержденные особенности и характеристики

Ниже приведены параметры, указанные для данного изделия. Значения стоит учитывать при подборе соединителя под конкретную схему и условия эксплуатации.

• Условный размер корпуса — 16.
• Количество контактов — 2, диаметр контакта — 1,5 мм.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальная токовая нагрузка на контакт — 10 А, общая нагрузка — 20 А.
• Рабочая частота цепей — до 3 МГц, рабочее напряжение — до 850 В (амплитудное значение).
• Наработка — не менее 1000 часов.
• Ресурс сочленений — 500 циклов.
• Тип монтажа — объемный, с резьбовой фиксацией и прямым патрубком под экранированный кабель.
• Исполнение — всеклиматическое, негерметичное, теплостойкое, тропикоустойчивое, пылебрызгозащищенное.

Условия эксплуатации

Соединитель сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия. Он устойчив к воздействию синусоидальной вибрации в диапазоне частот до 1000–5000 Гц и к пониженному атмосферному давлению вплоть до 1,3×10⁻⁴ Па. Заявленная наработка составляет не менее 1000 часов при 500 сочленениях, что позволяет использовать изделие в аппаратуре с длительным сроком службы.

Корпус розетки выполнен негерметичным, однако предусмотрена пылебрызгозащита. Это означает, что соединитель подходит для помещений и открытых установок, где возможны пыль и кратковременное воздействие брызг, но не для длительного погружения в воду или работы под избыточным давлением жидкости.

Совместимость и применение

Изделие взаимосочленяется с разъемами типов ШР и 2РТ-А. Это упрощает замену и комплектование кабельных сборок там, где уже применяются указанные серии. Перед монтажом стоит убедиться, что ответная часть относится к совместимому типу, а диаметр кабеля соответствует патрубку и гайке.

Основные области применения:

1. Радиотехническая и радиоэлектронная аппаратура.
2. Электротехнические системы общего назначения.
3. Промышленное оборудование, включая силовые и сигнальные цепи.

Краткие указания по монтажу

Подготовка кабеля

Для монтажа используется экранированный кабель. Прямой патрубок и гайка рассчитаны на закрепление экрана и механическую фиксацию кабеля в корпусе розетки. Объемный монтаж предполагает пайку или иное объемное присоединение проводников к контактам диаметром 1,5 мм.

Сочленение

Фиксация ответной части выполняется резьбовым соединением. При сборке следует контролировать усилие затяжки, чтобы не повредить резьбу и не нарушить положение контактов. Ресурс в 500 сочленений рассчитан на многократное подключение и отключение в процессе эксплуатации и обслуживания.

Контроль параметров

После монтажа целесообразно проверить сопротивление контактов и сопротивление изоляции, ориентируясь на нормы не более 2,5 мОм и не менее 5000 МОм соответственно. Это позволит своевременно выявить дефекты сборки до подачи рабочего напряжения.

Итоговая справка

2РТТ16К 2Г3В (артикул 5049) — двухконтактная кабельная розетка с условным размером корпуса 16, рассчитанная на ток до 10 А на контакт и общую нагрузку до 20 А. Она работает в цепях до 3 МГц при напряжении до 850 В, выдерживает температуры от минус 60 до плюс 100 градусов Цельсия и взаимосочленяется с разъемами ШР и 2РТ-А. Изделие относится к категории 2РТТ16 и применяется в радиоэлектронной аппаратуре, электротехнических системах и промышленном оборудовании.
