Назначение соединителя

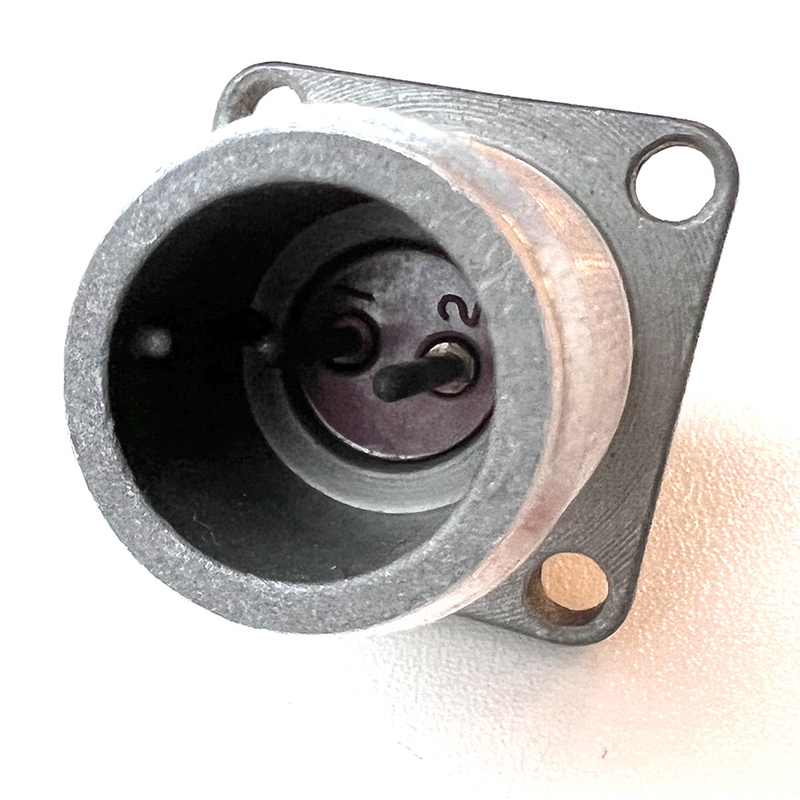

Вилка кабельная 2РТТ16БПН2Ш3В — это блочный электрический соединитель с прямым патрубком, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в цепях с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Основная функция соединителя — надёжное соединение и разъединение электрических цепей в различных видах электро- и радиоаппаратуры.

Данная позиция представляет собой кабельную часть соединителя серии 2РТТ, то есть устанавливается непосредственно на кабель, в отличие от приборной части, монтируемой на корпус аппаратуры. Артикул изделия — 5037.

Расшифровка обозначения 2РТТ16БПН2Ш3В

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о его конструкции. Каждый элемент обозначения несёт конкретный технический смысл:

• 2РТТ — тип соединителя;
• 16 — условный размер корпуса;
• Б — блочный вид корпуса;
• П — прямой вид патрубка;
• Н — вид гайки патрубка для неэкранированного кабеля;
• 2 — количество контактов;
• Ш — часть соединителя (вилка);
• 3 — обозначение сочетания контактов;
• В — всеклиматическое климатическое исполнение.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, указанные в каталоге. Характеристики описывают как электрические свойства соединителя, так и особенности его конструкции.

• Тип соединителя: 2РТТ;
• условный размер корпуса: 16;
• вид корпуса: блочный;
• вид патрубка: прямой;
• вид гайки патрубка: для неэкранированного кабеля;
• количество контактов: 2;
• часть соединителя: вилка;
• обозначение сочетания контактов: 3;
• климатическое исполнение: всеклиматическое.

Соединители серии 2РТТ имеют резьбовое сочленение, а их контакты покрыты серебром. Такое исполнение обеспечивает стабильный электрический контакт и предназначено для внутреннего монтажа.

Климатические и эксплуатационные параметры

Изделие рассчитано на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Всеклиматическое исполнение и указанный температурный диапазон позволяют применять соединитель в различных условиях эксплуатации.

• рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• материал корпуса: металл;
• материал изолятора: карболит.

Конструкция и применение

Соединители 2РТТ состоят из двух частей: вилки и розетки. Каждая из этих частей может быть как приборной, так и кабельной. В данном случае изделие представляет собой кабельную вилку, которая комплектуется прямым патрубком с гайкой для неэкранированного кабеля. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей.

Благодаря блочному корпусу и двум контактам соединитель востребован в радиоэлектронной и радиотехнической аппаратуре, где он применяется как соединитель общего назначения. Его используют для внутреннего монтажа и для коммутации цепей в составе электро- и радиоаппаратуры различного назначения.

Металлический корпус и карболитовый изолятор, а также серебряное покрытие контактов рассчитаны на регулярные циклы соединения и разъединения цепей. Сочетание этих свойств делает вилку кабельную 2РТТ16БПН2Ш3В подходящим решением для задач, где требуется точное соответствие типу и типоразмеру соединителя серии 2РТТ.
