Назначение соединителя 2РТТ16БПН2Ш3В

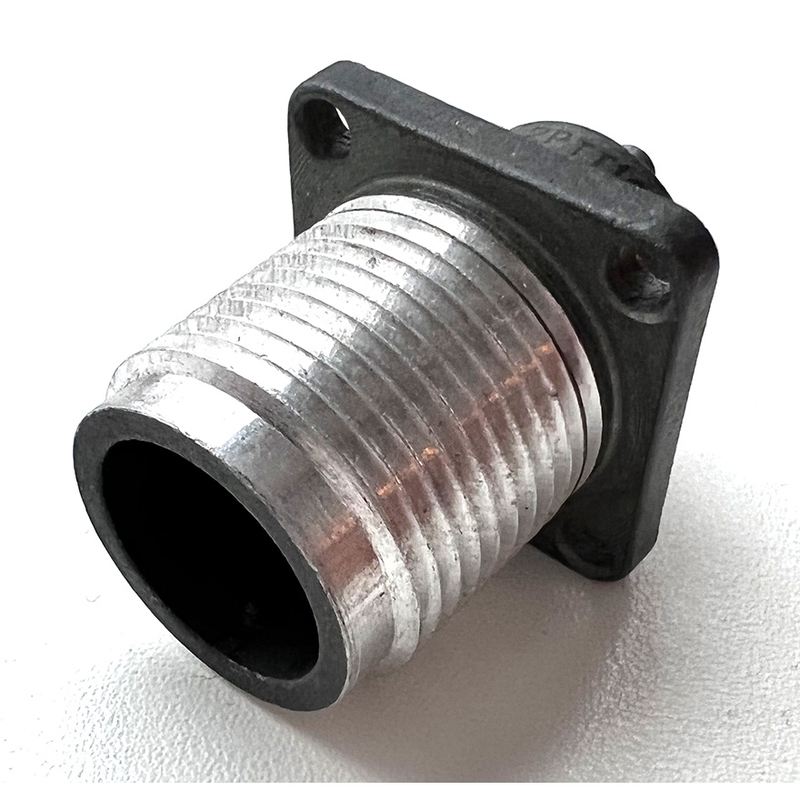

Соединитель 2РТТ16БПН2Ш3В производства Элекон представляет собой цилиндрический низкочастотный пылебрызгозащищённый разъём блочного (приборного) исполнения. Он предназначен для коммутации силовых и сигнальных цепей в электротехническом и промышленном оборудовании. Применение изделия охватывает объёмный монтаж в радиоэлектронной аппаратуре, силовых блоках, шкафах управления и других промышленных изделиях, где требуется надёжное многократное соединение.

Разъём рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при допустимом напряжении до нескольких сотен вольт в зависимости от конкретной серии 2РТТ. Такие параметры делают его пригодным как для силовых, так и для слаботочных цепей внутри одного устройства.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по системе обозначений серии 2РТТ и несёт информацию о конструкции и области применения изделия.

• 2РТТ — серия цилиндрических низкочастотных соединителей Элекон, пылебрызгозащищённых, с резьбовой фиксацией сочленённого положения.
• 16 — условный размер корпуса, соответствующий диаметру охватываемой части порядка 16 мм.
• БПН — приборная (блочная) вилка с непрямым патрубком для монтажа в корпус изделия.
• 2Ш3 — одношпоночное шпоночное исполнение корпуса, обеспечивающее поляризацию и правильную ориентацию при включении.
• В — всеклиматическое климатическое исполнение, то есть работоспособность в широком диапазоне температур и влажности.

Таким образом, 2РТТ16БПН2Ш3В — это вилка приборного типа, предназначенная для монтажа непосредственно в корпусе изделия и соединения с кабельной или приборной розеткой соответствующей серии 2РТТ. Одношпоночное исполнение корпуса исключает неправильное подключение и задаёт единственно верное взаимное положение частей разъёма при сочленении.

Технические возможности и условия эксплуатации

Рабочий ток на контакт в серии 2РТТ достигает десятков–сотен ампер в зависимости от диаметра контакта и конкретного варианта исполнения, что позволяет использовать разъём как в силовых, так и в слаботочных цепях. Максимальное рабочее напряжение по серии 2РТТ составляет до 700–850 В в зависимости от типа контактов и условий эксплуатации.

Изделие отличается высокой сопротивляемостью внешним воздействиям: вибрации, многократным сочленениям и расчленениям (несколько сотен циклов), а также повышенным сопротивлением изоляции в нормальных условиях. Всеклиматическое исполнение включает тропико- и теплостойкие режимы, что делает соединитель пригодным для эксплуатации в различных климатических условиях.

Область применения

Соединитель 2РТТ16БПН2Ш3В применяется в промышленном и электротехническом оборудовании, где требуется надёжное разъёмное соединение цепей. Типовые направления использования:

1. Силовые блоки и блоки питания промышленной аппаратуры.
2. Шкафы управления и распределительные устройства.
3. Радиоэлектронная аппаратура с объёмным монтажом.
4. Приборы и изделия, эксплуатируемые в широком диапазоне температур и влажности.

Блочное (приборное) исполнение с непрямым патрубком позволяет устанавливать вилку непосредственно в корпус изделия, что упрощает компоновку аппаратуры и обеспечивает стабильное положение разъёма при эксплуатации. Резьбовая фиксация сочленённого положения препятствует самопроизвольному разъединению под воздействием вибрации и механических нагрузок.
