2РТТ16БПН2Ш3В: надежный цилиндрический соединитель для промышленной аппаратуры

2РТТ16БПН2Ш3В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, рассчитанный на создание надежных разъемных соединений в электрических цепях оборудования. Исполнение востребовано в радиоэлектронной, радиотехнической, измерительной и промышленной аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность контактирования.

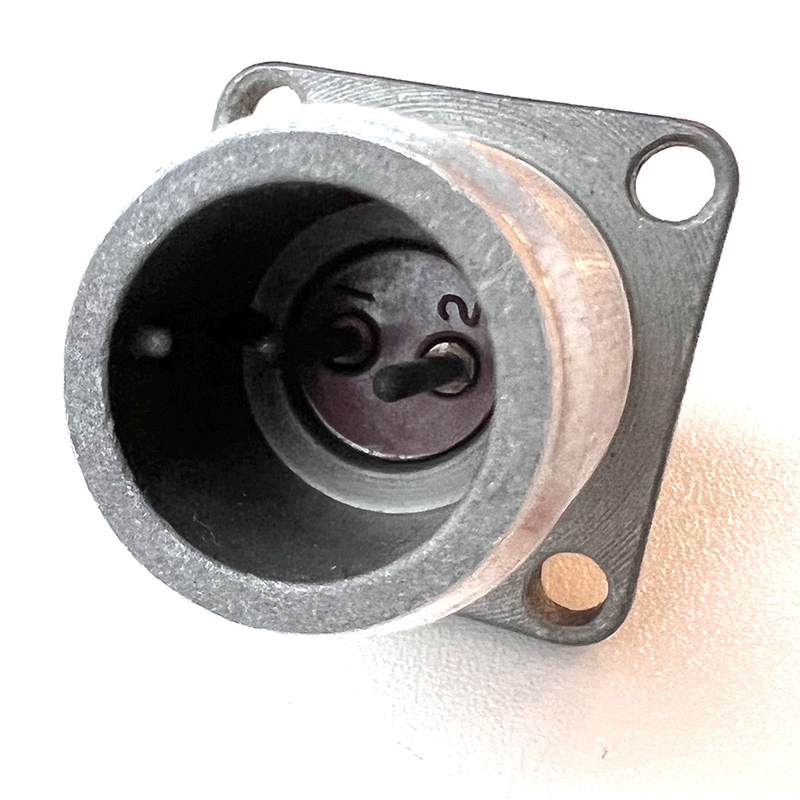

Модель представляет собой приборную вилку с прямым патрубком и гайкой, предназначенной для неэкранированного кабеля. Конструкция предусматривает объемный монтаж проводников методом пайки, а резьбовое сочленение помогает надежно зафиксировать соединение в процессе эксплуатации.

Основные характеристики

Соединитель 2РТТ16БПН2Ш3В относится к корпусам условного размера 16 и имеет два контакта. Контактная группа покрыта серебром, что способствует снижению переходного сопротивления и сохранению стабильных электрических параметров при регулярных соединениях и разъединениях.

Ключевые особенности исполнения:

• Приборная вилка блочного типа.

• Прямой патрубок для ввода кабеля.

• Гайка патрубка для неэкранированного кабеля.

• Два контакта в контактной вставке.

• Монтаж проводов пайкой.

• Резьбовая фиксация сочлененного положения.

• Серебряное покрытие контактов.

• Внутренний объемный монтаж.

• Всеклиматическое исполнение «В».

Серия 2РТТ применяется в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. В зависимости от нормативного исполнения и условий применения для серии указывают рабочее напряжение до 700 В, а в отдельных справочных описаниях — до 850 В амплитудного значения; при проектировании следует сверяться с техническими условиями именно на используемую партию изделия.

Назначение 2РТТ16БПН2Ш3В

Разъем 2РТТ16БПН2Ш3В используется для соединения и разъединения проводов, кабелей, функциональных блоков и узлов электрической аппаратуры. Его назначение — обеспечить разъемное подключение с устойчивой фиксацией, когда оборудование испытывает вибрационные, климатические или механические нагрузки.

Типичные области применения:

• Промышленные системы управления и автоматики.

• Контрольно-измерительная аппаратура.

• Радиоэлектронные и радиотехнические устройства.

• Электротехнические шкафы и приборные панели.

• Системы связи, сигнализации и телеметрии.

• Специальная аппаратура, рассчитанная на эксплуатацию в широком диапазоне температур.

Цилиндрическая конструкция и резьбовое соединение особенно полезны там, где недостаточно простого штекерного подключения. После стыковки частей разъема резьбовая фиксация снижает риск самопроизвольного расстыковывания при вибрации или случайном натяжении кабеля.

Особенности конструкции

Маркировка 2РТТ16БПН2Ш3В отражает основные конструктивные признаки изделия: принадлежность к серии 2РТТ, корпус 16-го размера, приборное исполнение, прямой патрубок, вариант для неэкранированного кабеля, двухконтактную вставку и вилочную часть соединителя. Точную расшифровку обозначения, распиновку и допустимые параметры контактов необходимо подтверждать по технической документации на конкретное исполнение.

Пайка проводников обеспечивает прочное электрическое и механическое соединение внутри разъема. При монтаже важно соблюдать температурный режим пайки, не перегревать изоляционные элементы и исключать попадание флюса либо припоя на сопрягаемые поверхности контактов. Серебряное покрытие контактных элементов требует аккуратного обращения: загрязнение, окисление и механические повреждения способны ухудшить качество электрического соединения.

Эксплуатация и совместимость

Соединители семейства 2РТТ характеризуются теплостойкостью и пригодностью для эксплуатации в сложных климатических условиях. Для ряда исполнений серии указываются работоспособность при температурах от −60 до +100 °C, устойчивость к вибрации и механическим ударам, а также ресурс не менее 500 циклов сочленения и расчленения. Конкретные показатели зависят от применяемых технических условий, поэтому для ответственных проектов следует использовать паспортные данные изделия.

Серия 2РТТ заявлена как взаимосочленяемая с отдельными соединителями ШР и 2РТ-А, однако инженерная совместимость всегда должна проверяться по типоразмеру корпуса, контактной вставке, полу контактов, расположению ключа и документации конкретной пары соединителей.

2РТТ16БПН2Ш3В подходит для задач, где требуется компактный двухконтактный разъем с резьбовым соединением, пайкой проводов и надежной фиксацией в приборном оборудовании. Для корректного подбора важно учитывать ответную часть, схему подключения, сечение и тип кабеля, условия окружающей среды и требования к электрической нагрузке.
