Назначение и область применения

Электрический соединитель 2РТТ16БПН2Ш3В — это пылевлагозащищённая цилиндрическая вилка блочного типа, предназначенная для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие рассчитано на объёмный монтаж и применяется в устройствах, где требуется надёжное разъёмное соединение с защитой от пыли, брызг и воздействия внешней среды.

Соединитель ориентирован на работу в цепях с частотой до 3 МГц и амплитудным значением напряжения до 700–850 В. Он взаимосовместим с сериями ШР и 2РТ-А, что позволяет использовать его без дополнительных переходников в аппаратуре, построенной на этих распространённых типах разъёмов. Конструкция допускает эксплуатацию в условиях пониженного атмосферного давления до 1,3×10⁻⁴ Па, поэтому изделие может применяться не только в наземном, но и в бортовом оборудовании, где важна герметичность и стойкость к разрежённой среде.

Конструктивные особенности

Корпус разъёма выполнен по приборной (блочной) схеме с крепёжным фланцем, что обеспечивает жёсткую фиксацию на панели или шасси аппаратуры. Патрубок имеет прямое исполнение и рассчитан на подключение неэкранированного кабеля. Условный размер корпуса — 16, количество контактов — 2, способ монтажа проводников — пайка.

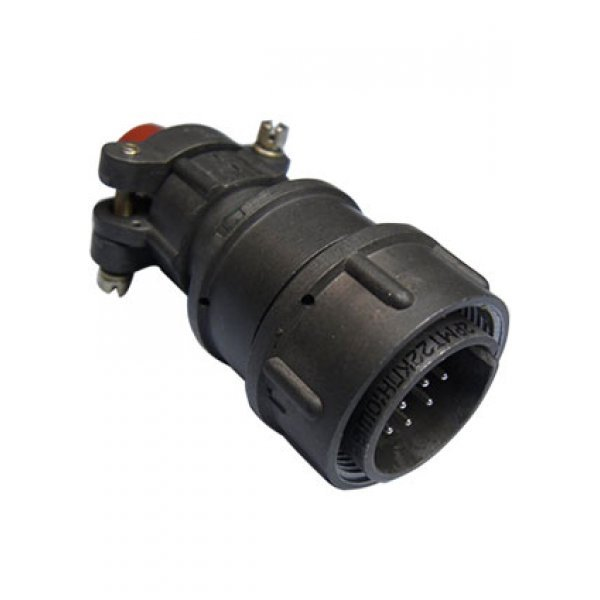

Внешний вид изделия включает серый металлический корпус и красную контактную вставку, которая служит визуальным ориентиром при сочленении и предотвращает ошибочную установку ответной части. В комплект поставки входит монтажное оборудование, необходимое для установки разъёма на рабочее место.

Максимальное рабочее напряжение постоянного тока составляет 700 В. Сопротивление изоляции — не менее 1000 МОм, что подтверждает высокое качество диэлектрических материалов и надёжное разделение токоведущих цепей. Сопротивление контактов минимальное и зависит от диаметра контактных пар, что обеспечивает низкие потери в точке соединения.

Расшифровка условного обозначения

Маркировка 2РТТ16БПН2Ш3В содержит полную информацию о конструктивном исполнении изделия:

• 2РТТ — тип соединителя: пылебрызгозащищённый, теплостойкий;
• 16 — условный размер корпуса;
• Б — блочный (приборный) корпус;
• ПН — прямой патрубок для неэкранированного кабеля;
• 2 — число контактов;
• Ш3 — шаг контактов и модификация;
• В — всеклиматическое исполнение.

Климатические и механические параметры

Изделие рассчитано на всеклиматическую эксплуатацию. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом допустима кратковременная смена температурного режима до плюс 180 градусов Цельсия. Такие показатели позволяют использовать разъём в жёстких условиях как арктических, так и тропических регионов.

Соединитель устойчив к механическим воздействиям: вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 100 м/с², а также к ударным нагрузкам. Максимальная относительная влажность воздуха, при которой сохраняется работоспособность, достигает 98 процентов при температуре плюс 40 градусов Цельсия. Минимальная наработка составляет 1000 часов, допустимое число сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Рекомендации по применению

Благодаря герметичному исполнению и стойкости к пыли и брызгам разъём 2РТТ16БПН2Ш3В подходит для установки в аппаратуру общего назначения, эксплуатируемую в производственных помещениях, на транспорте и в полевых условиях. Блочная конструкция с фланцем упрощает монтаж на корпусах приборов, щитах и распределительных панелях, а паяное соединение контактов обеспечивает стабильный электрический контакт при вибрационных и ударных нагрузках.

При выборе ответной части следует учитывать совместимость с сериями ШР и 2РТ-А, что расширяет возможности применения изделия при ремонте и модернизации действующего оборудования. Наличие двух контактов определяет использование разъёма в цепях питания, управления или передачи сигналов малой и средней мощности, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.
