Назначение соединителя

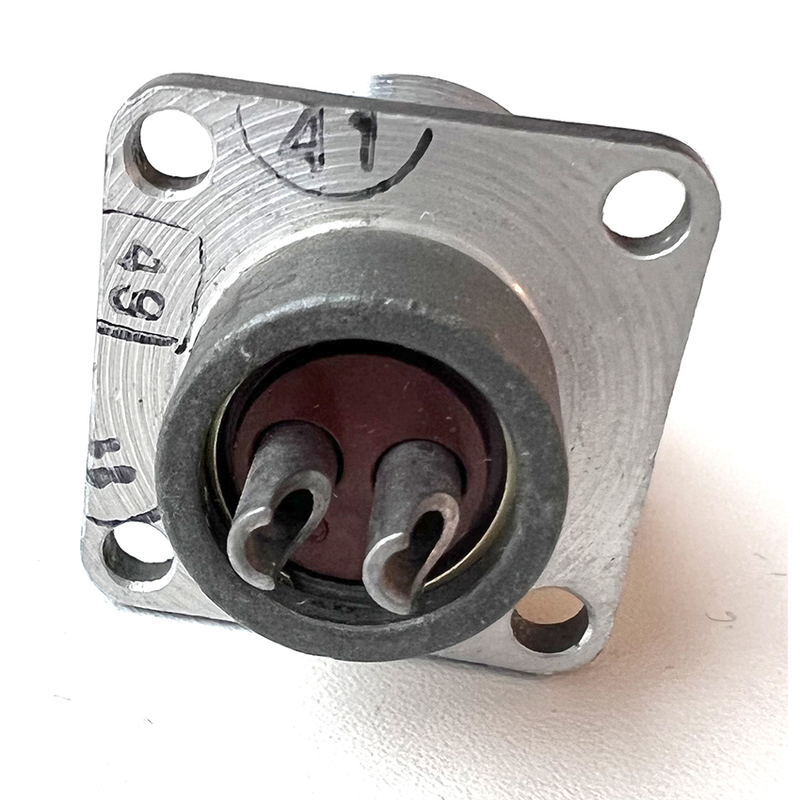

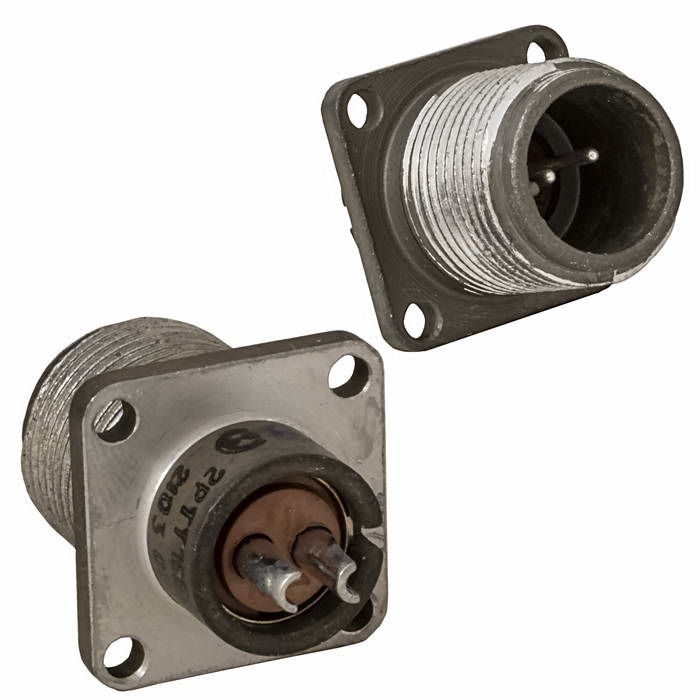

2РТТ16БПН2Ш3В — это цилиндрический низкочастотный электрический соединитель (разъём) из серии 2РТТ, выполненный по типу «вилки приборной блочной с прямым патрубком». Изделие предназначено для работы в жёстких климатических и механических условиях и применяется для соединения электрических цепей в приборах и аппаратуре. Соединитель относится к пылебрызгозащищённым, негерметичным, всеклиматическим разъёмам.

Артикул изделия — 5038, категория — 2РТТ16. Конструкция рассчитана на объёмный монтаж, то есть на внутренний монтаж в приборах, и оснащена резьбовой фиксацией сочленённого положения. Защита от пыли и брызг обеспечивается конструктивно-технологическими мерами без герметизации корпуса.

Расшифровка маркировки

Обозначение 2РТТ16БПН2Ш3В построено по стандартной схеме маркировки цилиндрических соединителей и читается следующим образом:

• 2РТТ — тип цилиндрического соединителя;
• 16 — условный размер корпуса;
• БПН — приборная блочная вилка с прямым патрубком;
• 2Ш3В — вариант схемы контактов и всеклиматического исполнения.

Таким образом, маркировка одновременно указывает на серию, габаритный размер корпуса, конструктивное исполнение вилки и особенности контактной схемы в совокупности с климатическим исполнением.

Технические особенности и условия эксплуатации

Корпус соединителя — блочный, пластмассовый, рассчитанный на объёмный монтаж. Изделие работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Ниже приведены подтверждённые характеристики, определяющие области применения изделия.

Основные электрические параметры

• Максимальное рабочее напряжение (амплитудное): до 850 В;
• Максимальная рабочая частота: до 3 МГц;
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

Климатическая и механическая стойкость

• Диапазон рабочих температур окружающей среды: от минус 60 до плюс 100 °C;
• Сохраняемость изделия: минимум 15 лет при хранении в указанных условиях;
• Устойчивость к синусоидальной вибрации в диапазоне частот 1–5000 Гц с ускорением до примерно 150 g;
• Минимальная рабочая наработка: 1000 часов;
• Число сочленений-расчленений: не менее 500 циклов;
• Выдерживает повышенную влажность до 98 % при температуре плюс 40 °C;
• Выдерживает воздействие разрежённого воздуха.

Применение

2РТТ16БПН2Ш3В широко применяется в электро-, радио- и контрольно-измерительной аппаратуре, в устройствах автоматики, приборах систем управления и вспомогательных конструкциях, где требуется надёжное соединение в условиях перепадов температуры, вибрации и запылённости.

Благодаря всеклиматическому исполнению, пылебрызгозащищённой конструкции и стойкости к интенсивной вибрации соединитель подходит для эксплуатации как в составе стационарной аппаратуры, так и в составе приборов, работающих в тяжёлых условиях. Резьбовая фиксация сочленённого положения исключает самопроизвольное разъединение под воздействием вибрационных нагрузок, а пластмассовый блочный корпус обеспечивает удобство внутреннего монтажа в приборах и аппаратуре.

Изделие предназначено для соединения электрических цепей постоянного и переменного тока в диапазоне частот до 3 МГц, что делает его применимым в типовых низкочастотных цепях питания, управления и измерений. При подборе соединителя следует учитывать амплитудное значение рабочего напряжения до 850 В, температурный диапазон от минус 60 до плюс 100 °C и требования по числу циклов сочленения и расчленения — не менее 500.
