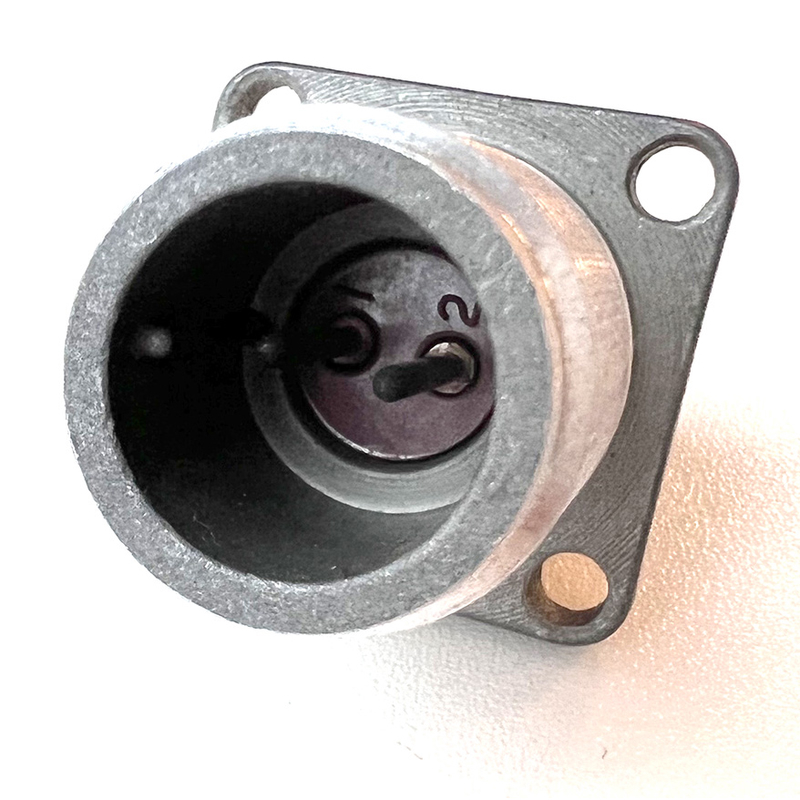

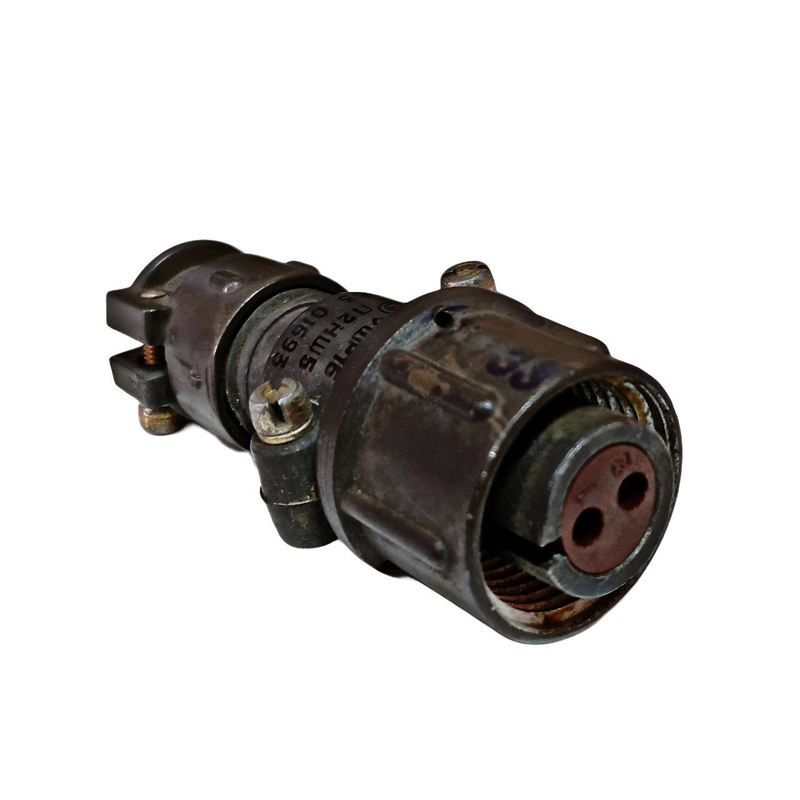

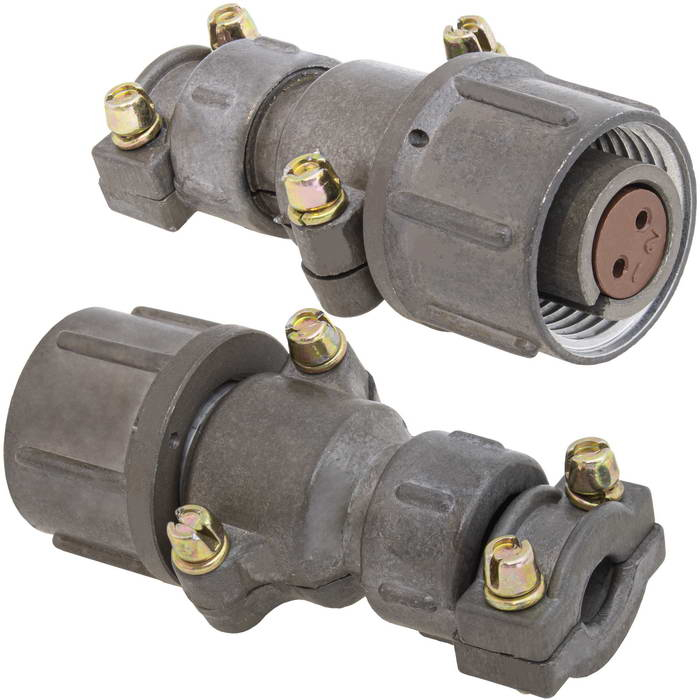

2РТТ16БПН2Ш3-0 В (ШР16ПК2НШ5) — это цилиндрический низкочастотный электрический соединитель блочного типа с прямым патрубком и гайкой для монтажа неэкранированного кабеля. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

• 2РТТ — тип соединителя (негерметичный, теплостойкий, тропикоустойчивый).

• 16 — условный размер корпуса.

• Б — блочный корпус.

• ПН — прямой патрубок с гайкой.

• 2 — количество контактов.

• Ш — шпоночная поляризация.

• 3 — диаметр контактов (1,5 мм).

• 0 В — всеклиматическое исполнение (индекс "0" может указывать на модификацию, В — всеклиматический вариант).

Технические характеристики

Соединитель имеет рабочий ток на контакт до 10 А, сопротивление изоляции не менее 1000–5000 МОм в нормальных условиях. Он выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10000 м/с²), температуру от -60 до +100 °C и пониженное давление до 1,3×10⁻⁴ Па. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет при 500 сочленениях-расчленениях.

Применение и совместимость

Используется в радиотехнической и радиоэлектронной аппаратуре для объемного монтажа пайкой, с резьбовой фиксацией. Взаимосочленяем с сериями ШР и 2РТ-А, поставляется пылебрызгозащищенным с резиновыми кожухами, втулками и шайбами. Соответствует ТУ ГЕ0.364.120 и аналогичным.
